技术参数

· 控制输入信号：4～20mA输入:接收阻抗120Ω

· 调节输出分辨力：调相0.2°。 三相触发不平衡度：不大于0.3°

· 负载方式: PAC03I 50Hz 三相380VAC 三角形或星形中心不接地， 移相范围：0～150°

                    50Hz 三相380VAC星形中心接地(220V负载)。 移相范围：0～175°

                    50Hz 三相380VAC半控整流桥。 移相范围：0～175°

· 脉冲变压器驱动输出： 360μS ～ 810μS可变脉宽的双脉冲, 触发电流最大110mA(27Ω负载测试)

· 纯阻电流等级: 50A、100A、120A、150A、200A、250A、300A  350A散热单元：B160、B227、B301、 B361、 B401配置见选型表

· 三色状态灯: RUN绿色运行灯 ; ALM红色报警灯; STOP黄色闪烁的待机灯。

· 外部执行开关的缓起动,缓关断: 无电压接点输入 闭合（ON）:缓关断，时间固定10秒；

· 开路（OFF）:由内部电位器P3设定0.2～120秒缓起动时间 不接:直接运行

· 70℃超温保护：无电压常闭接点 开路: 超温 解除:故障排除后,起停开关复位或重新上电

· 电源兼同步源：380VAC 50HZ （60HZ定货申明）3W

· 判别相位：自动判相R-S-T三相电压 380VAC (其它电压订货声明) 隔离电压 〉2KV

· 相位检测电压范围: 1) 出厂标准330～480VAC线电压 2）其它见故障排除说明.

· 过流报警和超温保护动作时间：急停不大于一个电源周期（20ms）

· 报警继电器：一组常开接点（纯阻1A 250VAC） 报警类型：散热器超温、过电流。

· 选件一: 用户U1外部开关（无电压接点）闭合：调压（出厂短路片） 开路：两种调功方式功能由订货时确定）。

· 选件二: XCT1型三相电流变换器:0～5A AC输入,0～5V DC 输出（配合标准电流表,测两相电流,实现电流限制和保护）。

· CT最大电流限制: 外部10K电位器，调整范围20～100% 取消：CT输入端悬空或R3外部电位器调至最大

· 过电流保护: 内部电位器P2调整。过流设定点：过流值的一半。过流报警动作时间<10ms。

· 选件三: 希曼顿XDR接收器,五组继电器输出，用于PLC或面板的散热器超温、过流、运行、电源状态指示

· 选件四: 希曼顿SW03-6L三路有源晶闸管功率扩展板，驱动 〉500A 反并联单向晶闸管。

主要用途、特点及有关负载的控制策略

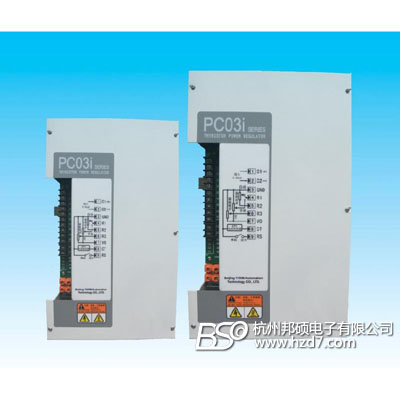

·智能交流电力控制器是中日合作超大功率SCR高精度数字调压应用技术的新概念产品,PC03I具有三相调压/调功一体化，脉

冲变压器输出，自动判别相位、抑制电源交叉干扰能力极高的锁环同步电路、上电缓启动、缓关断、散热器超温、电流限制、

过流保护、电流环远距离五种工作状态指示，额定电流 40～500A。智能交流电力控制器可广泛用于工业各领域的电压调节，

恒压恒流，恒功率调节，适用于电阻性负载、电感性负载、变压器和电机软起控制等

1.变压器控制: 变压器过流的原因：a)饱和磁通密度设计余量不足。当电流增加到一定程度,负载电流剧增、波形畸变、损坏

器件。b）运行过程的缺相或三相严重不平衡，直流分量过大使变压器迅速进入磁饱和区，产生严重过流。运行过程瞬间断电

后又上电等，由于电感电流不能突变，造成磁通极性与剩磁极性（固有剩磁和瞬间断电正在衰减的磁场）的“撞车”产生的

危害性冲击电压、电流。

2.电感负载: 采用上电缓起动逐步顺磁和缓关断逐步衰减磁场；脉宽可变触发技术，能提供足够到达晶闸管擎驻电流的锁定

时间，避免窄脉冲触发不可靠；采用离子注入技术制造的中心门极晶闸管（希曼顿相控大功率SSR），具有开通速度快、导通

均匀、特性参数一致，对称度高直流分量小，有利于变压器控制。此外，六相脉冲合并为三路，电路简单可靠。

3. 纯金属类：虽硅钼、钼丝、钨、白金冷热阻变化大，但电阻与温度关系呈线性，采用降压变压器、XCT1电流限制以及配合

带有多组PID以及功率限制的仪表，例如岛电FP93、FP21、SR253、MR13三回路等，可设计低、中、高温区的电流限制。此外

可采用SR53线性限幅,输出功率能自动跟随仪表的设定值线性增加。

4. 硅碳棒: 一般采用缓起动 〉1分钟或更长，避开在700℃附近负阻的冲击电流（新棒更明显使用方法有降压变压器、硅碳

棒串联。过零方式的全电压启动，不可避免地造成过大的冲击电流，易于损坏晶闸管和加速硅碳棒老化。

5. 纯阻（泛指冷热阻变化小的负载）- 简单可靠的方法为：周期（占空比控制）或周波过零功技术和大功率SSR，克服调压

方式功率因数低、污染电网的缺点。周波过零的负载电流以全正弦波为单位均匀分布，多台设备运行时，总动力电流相对均衡

（避免了周期方式电流集中），改善炉温均匀性，避免了电流表撞针，重要的是：提高了电源利用率和避免电力设备增容，节

电效果十分明显。

6. 调压调功一体化技术： 调压方式具有负载电流冲击小，适合变压器控制，但不可避免带来电源污染，降低功率因数。过

零调功方式无法限制电流，冷态冲击将影响加热管的寿命。PC03I的U1用户功能提供了两者结合的输出。

安装使用须知

l. 使用前请认真阅读本说明书，严格按要求接线使用。

2.本电压调整器是壁挂式，垂直安装在通风良好，不受日光直射或热辐射，无腐蚀性无可燃性的环境中。

3.工作电流 > 30A,需采用强制风冷。高温高湿以及海拔大于1000米，应降额使用。

4. 装置过热保护后，如要再运行，需排除故障后，再送电运行。

5. 在使用过程中若发生过流现象，应首先检查负载有无短路等故障。

6. 工作环境温度：-10～+50℃ 通风良好的位置。 工作环境相对湿度：< 90%RH

7.负载过流保护：一般地说，过流保护不能完全确保负载短路造成的设备损坏,不能代替快速熔断器。

8.负载短路保护：一般按额定负载电流的1.5倍选择，外配RS0快速熔断器作为短路保护。

9.装箱清单表：PC03I 整机一台 两套 10K 电位器（含刻度盘） 说明书 1 份
