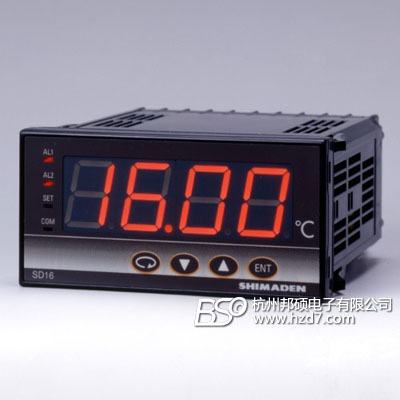

日本岛电SHIMADEN SD16显示控制器

产品编号:183453-603

产品型号:SD16

市场价格:0元/个

批发价格:0元/个

更新时间:2011.01.03

浏览次数:

详细信息

特点

□ ±(0.3%满量程+1字)高精度显示
□ 大而明亮的20mm显示屏,方便远距离及暗处观察
□ 自由输入,自由量程,用户可选热电偶、RTD、V、mV和电流输入
□ 输入电流与电压及模拟输出信号均允许正常及反向刻度
□ 可选报警(2点),模拟输出信号及通讯接口(RS-232C/RS-485,MODBUS/Shimaden协议)
□ 可选24V DC为传感器供电
□ 前面板防尘和防溅水结构 符合IP66
□ 通用电源(100-240V AC ±10%)

显示精度:±(0.3%满量程+1字);采样周期:0.5秒。

选型表

日本SHIMADEN(岛电) SD16A 数字显示器选型表

SD16-

20mm红色超大LED四位数显,测量精度:满量程的±(0.3%FS ±1)18 ,采样0.55/,DIN标准尺寸:48×宽96×深110mm,面板开孔尺寸: 45×92mm

4

电流:420mA,需外配250Ω电阻,可编数显-19999999小数点任意

输入类型

测量范围

抗干扰

8

由输

热电偶:12种、24个测量范围(摄氏和华氏),以下为 ℃:

B:01800 R:01700 S:01700

K:-199.9800.0 K:01200

E:0700 J:0600 T:-199.9200.0

N:01300 U:-199.9300.0 L:0600

WRe5-26:02300

两种标准铂电阻(Pt100=()JIS-'89/DIN/IEC/ZBY(138.5Ω)

JPt100(BA2)=()JIS(139.1Ω):

4个测量范围 -200600, -100.0100.0

直流电压: 010mV05V15V 010V

可编数显量程:-19999999小数点任意

电源

90-

100 240V AC

08-

24V AC/24V DC

两组报警继电器输出

(选件)

0

1

分别独立设置的两组报警继电器输出:240V AC 1.5A阻性

模拟变送(选件)

用于纪录仪等

带反刻度功能(大变小,小变大)

0

3

0 10mV DC 输出阻抗10Ω

4

4 20mA DC 300Ω最大

5

0 10V DC 最大1mA输出

隔离通讯接口(选件)

地址:255

速度:1200 19600bps

0

5

RS-485

7

RS-232

定货例:SD16-890-105为自由输入,电源100 240V AC,双报警继电器, RS-485通讯接口
