日本岛电SHIMADEN温控器SRS11A/SRS12A/SRS13A/SRS14A
产品编号：183556-897
产品型号：SRS11A/SRS12A/SRS13A/SRS14A
市场价格：0元/台
批发价格：0元/台
更新时间：2011.01.03
浏览次数：
详细信息

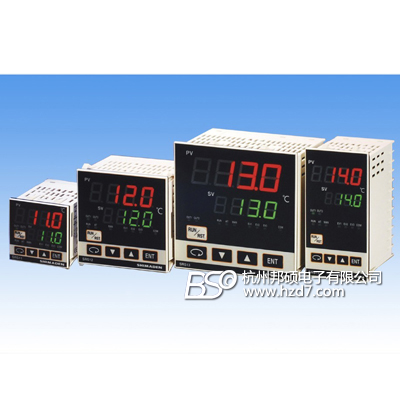

SRS11A/12A/13A/14A系列 SHIMADEN(岛电)数字调节器（新）
SRS11A,SRS12A,SRS13A,SRS14A,是日本岛电最新推出的，具有定值调节、程序调节为一体的温控仪表，
有4个设定值，程序有四条曲线，每条曲线有8步可编程。
两个报警，手自动无扰切换，输出限幅，功能强大，价格低廉，是专为中国设计的。
特点:
1. 显示精度：±(0.25%满量程 + 1字)，采样周期：0.25秒
2. 多种输入和量程范围
3. 超薄机身（62～65mm），节省安装空间
4. 3个SV设定,3组PID参数,最多可编程32步（选件）
5. RS－485通讯接口，Modbus／Shimaden协议（选件）
6. 单相／三相加热器断线／回路报警
SHIMADEN(岛电) SRS11A 0.25级可编程PID调节器选型表
|
型号代码 |
超亮双四位LED显示，无超调专家PID算法，三组独立PID参数，AT自整定，手/自动无扰动切换控制，调节输出限幅，3路事件输出，3个独立设定值，3路开关量输入，32步可编程，模拟变送输出，数字通讯等功能。采样周期:250ms。前面板防护等级IP66。 | ||||||||||||
|
SRS11A- |
外形尺寸：高48×宽48×深68mm，面板开孔尺寸：45×45mm | ||||||||||||
|
输入类型
测量范围 |
8 |
热电偶：B,R,S,K,E,J,T,N,PLII,WRe5-26,U,L |
量程见SRS11输入类型与测量范围对照表 | ||||||||||
|
铂电阻：Pt100/JPt100 | |||||||||||||
|
电压（mV）:-10～10,0～10,0～20,0～50,10～50,0～100mV DC | |||||||||||||
|
6 |
电流（mA）:0～20mA,4～20mA DC,输入阻抗：250Ω | ||||||||||||
|
电压（Ｖ）:-1～1,0～1,0～2,0～5,1～5,0～10V DC | |||||||||||||
|
调节输出1 |
Y |
继电器接点，容量：240V AC 2A/阻性，比例周期：1～120秒 | |||||||||||
|
P |
固态继电器（SSR）驱动，12±1.5V DC/30mA最大，比例周期：1～120秒 | ||||||||||||
|
I |
电流4～20mA DC，负载阻抗：600Ω最大 | ||||||||||||
|
V |
电压0～10V DC，负载电流：2mA最大 | ||||||||||||
|
调节输出2(选件) |
N- |
无 | |||||||||||
|
Y- |
继电器接点，容量：240V AC 2A/阻性，比例周期：1～120秒 | ||||||||||||
|
I- |
电流4～20mA DC，负载阻抗：600Ω最大 | ||||||||||||
|
P- |
固态继电器(SSR)驱动，12V±1.5V DC/30mA最大，比例周期：1～120秒 | ||||||||||||
|
V- |
电压0～10V DC，负载电流：2mA最大 | ||||||||||||
|
|
附加事件输出 |
E- |
附加事件输出1点（EV3） | ||||||||||
|
|
附加外部输入控制信号 |
D- |
附加外部控制输入1点(DI4) | ||||||||||
|
电源 |
90- |
100～240V AC±10%，50/60Hz | |||||||||||
|
08- |
24V AC/DC±10%，50/60Hz | ||||||||||||
|
程序功能（选件） |
N |
无 | |||||||||||
|
P |
最多4段，共32步程序 | ||||||||||||
|
事件输出（选件） |
0 |
无 | |||||||||||
|
1 |
事件输出2点(EV1、EV2)接点容量:240V AC 1A/阻性 | ||||||||||||
|
模拟发送/数字通讯接口（选件） |
0 |
无 | |||||||||||
|
3 |
0～10mV DC 输出阻抗:10Ω | ||||||||||||
|
4 |
4～20mA DC 负载阻抗：300Ω最大 | ||||||||||||
|
6 |
0～10V DC 负载电流：2mA最大 | ||||||||||||
|
5 |
RS485(Shimaden标准协议，MODBUS协议) | ||||||||||||
|
外部输入控制信号（DI）/CT输入
（选件）
注意：CT单独销售 |
0 |
无 | |||||||||||
|
1 |
CT输入2点 |
调节输出1或2为Y或P时可选。 | |||||||||||
|
2 |
外部控制输入3点 (DI1、DI2、DI3) | ||||||||||||
|
特记事项 |
0 |
无 | |||||||||||
|
9 |
有（请事先协商） | ||||||||||||
SHIMADEN(岛电) SRS12A/13A/14A 0.25级可编程PID调节器选型表
|
型号代码 |
超亮双四位LED显示，无超调专家PID算法，三组独立PID参数，AT自整定，手/自动无扰动切换控制，调节输出限幅，3路事件输出，3个独立设定值，3路开关量输入，32步可编程，模拟变送输出，数字通讯等功能。采样周期:250ms。前面板防护等级IP66。 | |||||||||||||
|
SRS12A- |
外形尺寸：高72×宽72×深68mm，面板开孔尺寸：68×68mm | |||||||||||||
|
SRS13A- |
外形尺寸：高96×宽96×深68mm，面板开孔尺寸：92×92mm | |||||||||||||
|
SRS14A- |
外形尺寸：高48×宽96×深68mm，面板开孔尺寸：45×92mm | |||||||||||||
|
输入类型
测量范围 |
8 |
热电偶：B,R,S,K,E,J,T,N,PLII,WRe5-26,U,L |
量程见SRS13/14输入类型与测量范围对照表 | |||||||||||
|
铂电阻：Pt100/JPt100 | ||||||||||||||
|
电压（mV）:-10～10,0～10,0～20,0～50,10～50,0～100mV DC | ||||||||||||||
|
6 |
电流（mA）:0～20mA,4～20mA DC,输入阻抗：250Ω | |||||||||||||
|
电压（Ｖ）:-1～1,0～1,0～2,0～5,1～5,0～10V DC | ||||||||||||||
|
调节输出1 |
Y |
继电器接点，容量：240V AC 2A/阻性，比例周期：1～120秒 | ||||||||||||
|
P |
固态继电器（SSR）驱动，12±1.5V DC/30mA最大，比例周期：1～120秒 | |||||||||||||
|
I |
电流4～20mA DC，负载阻抗：600Ω最大 | |||||||||||||
|
V |
电压0～10V DC，负载电流：2mA最大 | |||||||||||||
|
调节输出2(选件) |
N- |
无 | ||||||||||||
|
Y- |
继电器接点，容量：240V AC 2A/阻性，比例周期：1～120秒 | |||||||||||||
|
I- |
电流4～20mA DC，负载阻抗：600Ω最大 | |||||||||||||
|
P- |
固态继电器（SSR）驱动，12V±1.5V DC/30mA最大，比例周期：1~120秒 | |||||||||||||
|
V- |
电压0～10V DC，负载电流：2mA最大 | |||||||||||||
|
|
附加事件输出 |
E- |
附加事件输出1点（EV3） | |||||||||||
|
|
附加外部输入控制信号 |
D- |
附加外部控制输入1点(DI4) | |||||||||||
|
电源 |
90- |
100～240V AC±10%，50/60Hz | ||||||||||||
|
08- |
24V AC/DC±10%，50/60Hz | |||||||||||||
|
程序功能（选件） |
N |
无 | ||||||||||||
|
P |
最多4段，共32步程序 | |||||||||||||
|
事件输出 |
0 |
无 | ||||||||||||
|
1 |
事件输出2点（EV1, EV2）接点容量:240V AC 1A/阻性 | |||||||||||||
|
模拟发送（选件） |
0 |
无 | ||||||||||||
|
3 |
0～10mV DC 输出阻抗:10Ω | |||||||||||||
|
4 |
4～20mA DC 负载阻抗：300Ω最大 | |||||||||||||
|
6 |
0～10V DC 负载电流：2mA最大 | |||||||||||||
|
CT输入（选件）
注意：CT单独销售 |
0 |
无 | ||||||||||||
|
1 |
CT输入2点 |
调节输出1或2为Y或P时可选 | ||||||||||||
|
外部输入控制信号DI（选件） |
0 |
无 | ||||||||||||
|
2 |
外部控制输入3点 (DI1、DI2、DI3) | |||||||||||||
|
通讯（选件） |
0 |
无 | ||||||||||||
|
5 |
RS485 (Shimaden标准协议， MODBUS协议) | |||||||||||||
|
特记事项 |
0 |
无 | ||||||||||||
|
9 |
有（请事先协商） | |||||||||||||
