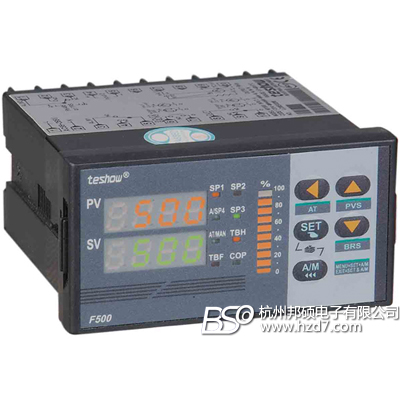

台松(TESHOW)高性能温度控制器F500
产品编号：93330-446
产品型号：F500
市场价格：0元/台
批发价格：0元/台
更新时间：2012.11.20
浏览次数：
详细信息
F0HES系列特點
1）測量精度0.2%，高速採樣週期20ms，適用於液位元，壓力，速度,流量指示
2）1到4組40線光柱顯示
3）1或2組100線光柱顯示
4）4繼電器輸出
5）進行模擬量變送輸出，最多3路輸出
6）報警延時吸合或釋放功能及外控有效條件
7）在進行開平方的場合進行小信號切除功能
8）非線性信號輸入可進行15段非線性的補償
9）MODBUS-RTU數位通訊
F00-E系列光住儀錶型號及代碼
| 型號 | 說明 | 面板尺寸(寬×高） | 代碼 | |||||||||||||||||||||
| F600 | 1組20線光柱 | 160mm×80mm | □ | □ | □□ | - | □ | □ | * | □ | □ | □ | - | □ | □ | □ | - | □ | / | □ | / | □ | / | □ |
| F80S | 2組100線光柱 | 80mm×160mm | ||||||||||||||||||||||
| F80R | 1組100線光柱 | 80mm×160mm | ⑴ | ⑵ | ⑶ | ⑷ | ⑸ | ⑹ | ⑺ | ⑻ | ⑼ | ⑽ | ⑾ | ⑿ | ⒀ | ⒁ | ⒂ | |||||||
| F80H | 4組40線光柱 | 80mm×160mm | ||||||||||||||||||||||
| F80E | 1組40線光柱 | 80mm×160mm | ||||||||||||||||||||||
| F900 | 1組20線光柱 | 96mm×96mm | ||||||||||||||||||||||
| F400 | 1組10線光柱 | 48mm×96mm | ||||||||||||||||||||||
| F500 | 1組10線光柱 | 96mm×48mm | ||||||||||||||||||||||
| F700 | 1組10線光柱 | 72mm×72mm | ||||||||||||||||||||||
| 1 | 儀錶類型 | |||||||||||||||||||||||
| 位式控制器 | B | |||||||||||||||||||||||
| 2 | 輸入類型(參見A**"輸入範圍表") | □ | □□ | - | ||||||||||||||||||||
| 3 | 量程範圍(參見A**"輸入範圍表") | |||||||||||||||||||||||
| 4 | SP1位式報警輸出 | |||||||||||||||||||||||
| 無輸出 | N | |||||||||||||||||||||||
| 絕對值低報警（上單回差）SP1繼電器 | A | |||||||||||||||||||||||
| 絕對值高報警（下單回差）SP1繼電器 | B | |||||||||||||||||||||||
| 絕對值低報警（雙回差）SP1繼電器 | C | |||||||||||||||||||||||
| 絕對值高報警（雙回差）SP1繼電器 | D | |||||||||||||||||||||||
| 絕對值低報警（下單回差）SP1繼電器 | E | |||||||||||||||||||||||
| 絕對值高報警（上單回差）SP1繼電器 | F | |||||||||||||||||||||||
| 5 | SP2位式報警輸出 | |||||||||||||||||||||||
| 無輸出 | N | |||||||||||||||||||||||
| 絕對值低報警（上單回差）SP2繼電器 | A | |||||||||||||||||||||||
| 絕對值高報警（下單回差）SP2繼電器 | B | |||||||||||||||||||||||
| 絕對值低報警（雙回差）SP2繼電器 | C | |||||||||||||||||||||||
| 絕對值高報警（雙回差）SP2繼電器 | D | |||||||||||||||||||||||
| 絕對值低報警（下單回差）SP2繼電器 | E | |||||||||||||||||||||||
| 絕對值高報警（上單回差）SP2繼電器 | F | * | ||||||||||||||||||||||
| 6 | SP3位式報警輸出 | |||||||||||||||||||||||
| 無輸出 | N | |||||||||||||||||||||||
| 絕對值低報警（上單回差）SP3繼電器 | A | |||||||||||||||||||||||
| 絕對值高報警（下單回差）SP3繼電器 | B | |||||||||||||||||||||||
| 絕對值低報警（雙回差）SP3繼電器 | C | |||||||||||||||||||||||
| 絕對值高報警（雙回差）SP3繼電器 | D | |||||||||||||||||||||||
| 絕對值低報警（下單回差）SP3繼電器 | E | |||||||||||||||||||||||
| 絕對值高報警（上單回差）SP3繼電器 | F | |||||||||||||||||||||||
| 7 | SP4位式報警輸出 | |||||||||||||||||||||||
| 無輸出 | N | |||||||||||||||||||||||
| 絕對值低報警（上單回差）SP4繼電器 | A | |||||||||||||||||||||||
| 絕對值高報警（下單回差）SP4繼電器 | B | |||||||||||||||||||||||
| 絕對值低報警（雙回差）SP4繼電器 | C | |||||||||||||||||||||||
| 絕對值高報警（雙回差）SP4繼電器 | D | |||||||||||||||||||||||
| 絕對值低報警（下單回差）SP4繼電器 | E | |||||||||||||||||||||||
| 絕對值高報警（上單回差）SP4繼電器 | F | |||||||||||||||||||||||
| 8 | 信號處理 | |||||||||||||||||||||||
| 無處理 | N | |||||||||||||||||||||||
| 小信號切除處理 | L | |||||||||||||||||||||||
| 開平方根處理 | Q | |||||||||||||||||||||||
| 15段非線性補償 | P | - | ||||||||||||||||||||||
| 9 | DA1模擬量輸出，10、DA2模擬量輸出11、DA3模擬量輸出 | |||||||||||||||||||||||
| 無模擬量輸出 | N | N | N | |||||||||||||||||||||
| 變送測量值（4-20mA） | C | C | C | |||||||||||||||||||||
| 變送設定值（4-20mA） | E | E | E | |||||||||||||||||||||
| 變送測量值（0-5V） | P | P | P | |||||||||||||||||||||
| 變送測量值（0-10V） | Q | Q | Q | |||||||||||||||||||||
| 變送設定值（0-5V） | R | R | R | |||||||||||||||||||||
| 變送設定值（0-10V） | S | S | S | |||||||||||||||||||||
| PWM占空比（低電平有效） | Y | Y | Y | |||||||||||||||||||||
| PWM占空比（高電平有效） | X | X | X | |||||||||||||||||||||
| 12 | 數位通信 | |||||||||||||||||||||||
| 無通訊功能 | N | |||||||||||||||||||||||
| RS485(Modbus-RTU) | M | / | ||||||||||||||||||||||
| 13 | 特殊代碼 | N | ||||||||||||||||||||||
| 14 | 特殊代碼 | N | / | |||||||||||||||||||||
| 15 | 輔助電源 | |||||||||||||||||||||||
| 無輔助電源 | A | |||||||||||||||||||||||
| 輔助電源24VDC（23~24.5V) | B | |||||||||||||||||||||||
