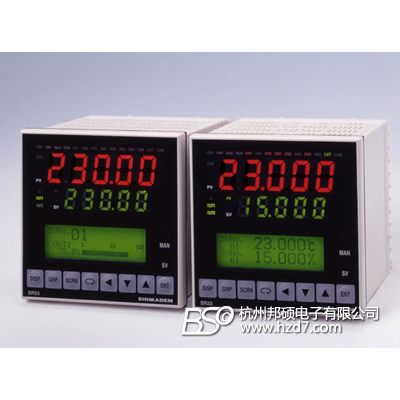

日本岛电shimaden SR23高精度0.1级温控器
产品编号：1997-993
产品型号：SR23
市场价格：0元/台
批发价格：0元/台
更新时间：2011.01.03
浏览次数：
特点：
高精度0.1级PID
多功能斜率控制
最新的USB红外通讯
SR25型仪表的换代产品
可加入多种选件功能
双排大LED五位显示
双回路自由量程输入
■ SR23是日本岛电公司新一代的高精度PID调节器。它综合了SR25和SR253的诸多优点设计而成。
具有五位显示，0.1（千度以上也带小数点）和0.001（铂电阻0.000—30.000量程）的高分辨率和1/14000 的调节分辨率。
带有大LCD显示屏，同时显示四排数据。新功能包括：单输入或双输入，伺服控制；上位机的红外USB编程接口；
外给定量参与调节输出负载的反馈运算（恒压，恒流）；双输出用于室温调节特殊的算法等。
作为高精度仪表，可广泛用于半导体制造，仪表计量，传感器标定，环境试验设备，石油化工，冶金等自控领域。
■ 十组可预置设定值。双输出对应的二十组独立的PID参数，以及二十组调节输出限幅，抗超调系数
■ 外部模拟遥控设定功能可用于FP23和多台SR23组成的多区可编程精确控温系统。
■ 数字通讯接口（选件），可配置RS232C,RS485接口，通讯口地址范围1—98。（配希曼顿专用通讯接口）
■ 第二输出功能（选件），两组输出极性相反或相同，用于加热/制冷调节，或同极性的主辅控制。
具有独立的PID参数及输出限幅，主要用于宽温度范围的环境试验设备。
■ 三组独立的事件继电器（选件），可设20种事件，包括；上、下限偏差值，偏差值外/内，上下限绝对值，
设定值上下限报警，自整定，手动调节，外部遥控，斜率运行，脱机，测量值，外部遥控超量程，输出极性转变等。
■ 外部数字量输入/输出（选件）：可多达10个DI输入，13个DO输出。带小逻辑运算，计数和定时器功能。
■ 0—10mV,0—10V,4—20mA隔离模拟变送输出（选件）。类型：测量值，设定值，偏差值，调节输出变送。
■ 配置了双输入模式，不仅可用于独立的双回路，还可作为差值，内部串极，双输入带运算的特殊控制，扩展了应用范围。
顺便指出的，为满足精密半导体工业的需要，该表还开发了特殊的用户应用程序 。
■ 线性化校正：当输入信号为直流电压电流时，可以采用该功能使用折线近似的方法进行线性化校正。
产品选型
选型表1： 单回路调节器
|
1. SR23 |
微处理器核心，多功能控制器 | |||||||||
|
2. 基本功能 |
SS |
单回路，单调节输出;自由输入（详见分度表） | ||||||||
|
SD |
单回路，双调节输出;自由输入（详见分度表） | |||||||||
|
3. 调节输出1 |
Y |
接点容量：240V AC 2.5A/阻性负载，1A/感性负载 | ||||||||
|
I |
4～20mA DC 负载阻抗：600Ω max | |||||||||
|
P |
固态继电器驱动12V±1.5V DC，负载电流：30mA max | |||||||||
|
V |
电压0～10V DC，负载电流：2mA max | |||||||||
|
4. 调节输出2 |
N |
无 | ||||||||
|
Y |
接点容量：240V AC 2.5A/阻性负载，1A/感性负载 | |||||||||
|
I |
4～20mA DC 负载阻抗：600Ω max | |||||||||
|
P |
固态继电器驱动12V±1.5V DC，负载电流：30mA max | |||||||||
|
V |
电压0～10V DC，负载电流：2mA max | |||||||||
|
5. 模拟遥控输入或 单相加热器断线报警 ★调节输出1或2仅一路可选断线报警 仅能选择一种功能 |
06 |
0～10V DC，输入阻抗：500KΩ min |
标准配置（非隔离） | |||||||
|
04 |
4～20mA DC，输入阻抗：250Ω |
非隔离 | ||||||||
|
05 |
1～5V DC，输入阻抗：500KΩ min | |||||||||
|
14 |
4～20mA DC，输入阻抗：250Ω |
隔离 | ||||||||
|
15 |
1～5V DC，输入阻抗：500KΩ min | |||||||||
|
16 |
0～10V DC，输入阻抗：500KΩ min | |||||||||
|
31 |
Y、P输出的加热器断线报警－30A | |||||||||
|
32 |
Y、P输出的加热器断线报警－50A | |||||||||
|
6. 模拟变送输出1 |
0 |
无 | ||||||||
|
3 |
0～10mV DC，输出阻抗：10Ω | |||||||||
|
4 |
4～20mA DC，负载阻抗：300Ω max | |||||||||
|
6 |
0～10V DC，负载电流：2mA max | |||||||||
|
7. 模拟变送输出2 |
0 |
无 | ||||||||
|
3 |
0～10mV DC，输出阻抗：10Ω | |||||||||
|
4 |
4～20mA DC，负载阻抗：300Ω max | |||||||||
|
6 |
0～10V DC，负载电流：2mA max | |||||||||
|
8 |
传感器电源提供：24V DC 25mA | |||||||||
|
8. 外部I/O控制信号 DI：无电压接点输入 DO：OC门输出 |
0 |
4DI，5DO | ||||||||
|
1 |
10DI，9DO | |||||||||
|
2 |
10DI，13DO | |||||||||
|
9. 通信接口 岛电标准协议 Modbus通信协议 |
0 |
无 | ||||||||
|
3 |
RS-485（非隔离） | |||||||||
|
5 |
RS-485 | |||||||||
|
7 |
RS-232C | |||||||||
定货例：SR23-SS-I-N-06-40-00为自由输入，单路4-20mA调节输出，非隔离0-10V模拟遥控输入，三组事件输出，4个开关量信号输入、5个开关量信号输出，非隔离4-20mA模拟变送输出。
选型表2：双回路调节器
|
1. SR23 |
微处理器核心，多功能控制器 | |||||||||
|
2.基本功能 |
DL |
独立的双回路;自由输入（详见分度表） | ||||||||
|
DC |
两路输入，内部串级调节输出方式;自由输入（详见分度表） | |||||||||
|
DS |
两路输入(带运算功能)，单路调节输出;自由输入（详见分度表） | |||||||||
|
DD |
两路输入(带运算功能)，两路调节输出方式 | |||||||||
|
3. 调节输出1 |
Y |
接点容量：240V AC 2.5A/阻性负载，1A/感性负载 | ||||||||
|
I |
4～20mA DC 负载阻抗：600Ω max | |||||||||
|
P |
固态继电器驱动12V±1.5V DC，负载电流：30mA max | |||||||||
|
V |
电压0～10V DC，负载电流：2mA max | |||||||||
|
4. 调节输出2 ★DS型的调节输出2 与调节输出1一致 |
Y |
接点容量：240V AC 2.5A/阻性负载，1A/感性负载 | ||||||||
|
I |
4～20mA DC 负载阻抗：600Ω max | |||||||||
|
P |
固态继电器驱动12V±1.5V DC，负载电流：30mA max | |||||||||
|
V |
电压0～10V DC，负载电流：2mA max | |||||||||
|
5. 模拟遥控输入或 单相加热器断线报警 ★调节输出1或2仅一路可选 断线报警 仅能选择一种功能 |
06 |
0～10V DC，输入阻抗：500KΩ min |
标准配置（非隔离） | |||||||
|
04 |
4～20mA DC，输入阻抗：250Ω |
非隔离 | ||||||||
|
05 |
1～5V DC，输入阻抗：500KΩ min | |||||||||
|
14 |
4～20mA DC，输入阻抗：250Ω |
隔离 | ||||||||
|
15 |
1～5V DC，输入阻抗：500KΩ min | |||||||||
|
16 |
0～10V DC，输入阻抗：500KΩ min | |||||||||
|
31 |
加热器断线报警－30A |
仅当输出类型为Y、P时才能使用 | ||||||||
|
32 |
加热器断线报警－50A | |||||||||
|
6. 模拟变送输出1 |
0 |
无 | ||||||||
|
3 |
0～10mV DC，输出阻抗：10Ω | |||||||||
|
4 |
4～20mA DC，负载阻抗：300Ω max | |||||||||
|
6 |
0～10V DC，负载电流：2mA max | |||||||||
|
7. 模拟变送输出2 ★传感器电源或模拟变送输出， 仅能选择一种功能 |
0 |
无 | ||||||||
|
3 |
0～10mV DC，输出阻抗：10Ω | |||||||||
|
4 |
4～20mA DC，负载阻抗：300Ω max | |||||||||
|
6 |
0～10V DC，负载电流：2mA max | |||||||||
|
8 |
传感器电源提供：24V DC 25mA | |||||||||
|
8. 外部I/O控制信号 DI：无电压接点 DO：OC门输出 |
0 |
4DI，5DO | ||||||||
|
1 |
10DI，9DO | |||||||||
|
2 |
10DI，13DO | |||||||||
|
9. 通信接口 Modbus通信协议 |
0 |
无 | ||||||||
|
3 |
RS-485（非隔离） | |||||||||
|
5 |
RS-485 | |||||||||
|
7 |
RS-232C | |||||||||
定货例：SR23-DL-I-P-06-40-00为自由输入，独立双回路调节，一路4-20mA调节输出，一路固态继电器调节输出，非隔离0-10V模拟遥控输入，三组事件输出，4个开关量信号输入，5个开关量信号输出，非隔离4-20mA模拟变送输出。
输入类型：8自由输入或6直流 外形尺寸96*96*110
输出类型：继电器接点、4~20mA，固态继电器驱动，
电压0~10V，RS485/RS232（通信组件可选）
常用型号：
SR23-SS-Y-N-06-40-00 SR23-SS-I-N-06-40-05
SR23-SS-P-N-06-40-07 SR23-SS-V-N-06-40-00
SR23-SS-I-N-06-04-00 SR23-SS-I-N-06-04-03
SR23-SD-I-N-06-04-00 SR23-SD-I-N-04-06-05
SR23-SD-I-N-04-04-00 SR23-SD-I-N-14-00-05
SR23-DL-I-P-06-40-00 SR23-DL-I-P-06-04-07
SR23-DL-I-P-04-04-0 SR23-DL-I-V-14-00-05
