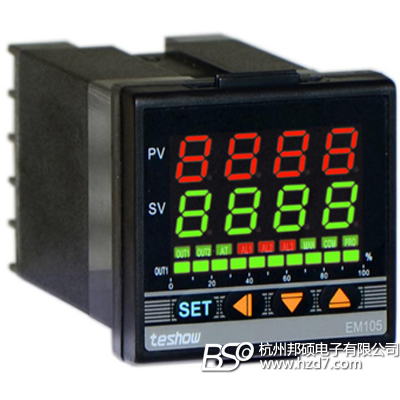

台松(TESHOW)带光柱PID控制器EM105

产品编号:10113-895

产品型号:EM105

市场价格:0元/台

批发价格:0元/台

更新时间:2012.11.20

浏览次数:

详细信息
TS8-B系列特點
1) 自動演算,模糊PID控制或位式控制
2) 15 感測器自由切換輸入
3) 繼電器,電壓,電流輸出
4) 報警模式自由設定
5) 2組獨立報警
6) 最大最小輸出限制功能"

TS8-B系列產品說明

1、輸入類型

熱電偶: K、E、J、T、B、S、W5Re/W26Re、N、R
熱電阻:Pt100,
模擬量: DC 0~5V、1~5V、0-10V、2-10V、DC 4~20mA、0~20mA
測量精度: (Max±0.5% FUS. or ±1)≤±1 digit
採樣週期: 0.25 Sec

2、設定範圍

給定值(SV): 參照輸入類型範圍
P(比例帶):0.0~999.9度
I(積分時間):0~3600秒
D(微分時間):0.0~999.9秒
控制週期(T):1.0 to 200.0秒
報警模式:4 種
位式控制回差設定: 0-9999度
*1.當比例帶P=0.0時為位式控制,回差值可設。
*2.當積分時間I=0時,為PD控制。
*3.當微分時間D=0.0時為PI控制。

3、輸出類型:

主控制輸出
繼電器: 250VAC/5A
電壓脈衝:12VDC,(25mA) 用於接固態繼電器
可控矽觸發(用於觸發100A以下雙向可控矽,過零觸發方式)
PID連續電流:DC 4~20mA、0~20mA (負載能力≤500Ω)
PID連續電壓:0~5VDC(50mA)、1~5VDC(50mA)、0~10VDC(25mA)、2~10VDC (25mA)
報警1(AL1):高報警或低報警
報警繼電器, 250VAC/5A(阻性負載)
報警2(AL2):高報警或低報警
報警繼電器, 250VAC/5A(阻性負載)

4、調節方式

PID 反比例調節,帶算動演算 (用於加熱工藝)
PID正比例調節(用於冷卻工藝)

5、控制類型

PID 調節 (標準)
ON/OFF 位式控制


TS8-B系列型號及代碼
型號 面板尺寸(寬×高) 代 碼
TS81B 48mm×48mm □□ - N * -
TS84B 48mm×96mm
TS85B 96mm×48mm
TS87B 72mm×72mm
TS89B 96mm×96mm
1 控制方式
PID反作用(加熱)自動演算 F
PID正作用(冷卻)  D
2 輸入類型(參見 A** "輸入範圍表")   □□ -
3 量程範圍(參見 A** "輸入範圍表")
4 主控制輸出
無主輸出           N
繼電器接點輸出         R
電壓脈衝(接固態繼電器)         V
雙向可控矽單相過零觸發         T
DC4-20mA PID         8
DC0-5VDC PID         5
DC0-10VDC PID         6
5 特殊代碼             N *
6 報警1報警模式(AL1)
無報警                 N
偏差高報警                 A
偏差低報警               B
絕對值高報警               H
絕對值低報警               J
7 報警2報警模式(AL2)
無報警                   N
偏差高報警                   A
偏差低報警                 B
絕對值高報警                 H
絕對值低報警                 J -
8 供電電源
AC220V                       A
AC85~265V                       B
DC24V                       D
