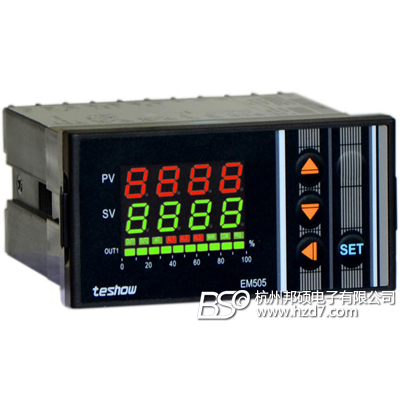

台松(TESHOW)带光柱PID控制器EM505
产品编号：10242-864
产品型号：EM505
市场价格：0元/台
批发价格：0元/台
更新时间：2012.11.20
浏览次数：
2) 15 感測器自由切換輸入
3) 繼電器，電壓，電流輸出
4) 報警模式自由設定
5) 2組獨立報警
6) 最大最小輸出限制功能"
1、輸入類型
熱電偶: K、E、J、T、B、S、W5Re/W26Re、N、R
熱電阻:Pt100,
模擬量: DC 0~5V、1~5V、0-10V、2-10V、DC 4~20mA、0~20mA
測量精度: (Max±0.5% FUS. or ±1)≤±1 digit
採樣週期: 0.25 Sec
2、設定範圍
給定值(SV): 參照輸入類型範圍
P(比例帶):0.0~999.9度
I(積分時間):0~3600秒
D(微分時間):0.0~999.9秒
控制週期(T):1.0 to 200.0秒
報警模式：4 種
位式控制回差設定: 0-9999度
*1.當比例帶P=0.0時為位式控制，回差值可設。
*2.當積分時間I=0時，為PD控制。
*3.當微分時間D=0.0時為PI控制。
3、輸出類型:
主控制輸出
繼電器: 250VAC/5A
電壓脈衝：12VDC，（25mA) 用於接固態繼電器
可控矽觸發(用於觸發100A以下雙向可控矽,過零觸發方式)
PID連續電流:DC 4~20mA、0~20mA (負載能力≤500Ω)
PID連續電壓：0~5VDC(50mA)、1~5VDC(50mA)、0~10VDC(25mA)、2~10VDC (25mA)
報警1（AL1）：高報警或低報警
報警繼電器, 250VAC/5A（阻性負載）
報警2（AL2）：高報警或低報警
報警繼電器, 250VAC/5A(阻性負載)
4、調節方式
PID 反比例調節，帶算動演算 (用於加熱工藝)
PID正比例調節（用於冷卻工藝）
5、控制類型
PID 調節 (標準)
ON/OFF 位式控制
| 型號 | 面板尺寸(寬×高） | 代 碼 | |||||||||||
| TS81B | 48mm×48mm | □ | □ | □□ | - | □ | N | * | □ | □ | - | □ | |
| TS84B | 48mm×96mm | ||||||||||||
| TS85B | 96mm×48mm | ⑴ | ⑵ | ⑶ | ⑷ | ⑸ | ⑹ | ⑺ | ⑻ | ||||
| TS87B | 72mm×72mm | ||||||||||||
| TS89B | 96mm×96mm | ||||||||||||
| 1 | 控制方式 | ||||||||||||
| PID反作用（加熱）自動演算 | F | ||||||||||||
| PID正作用（冷卻） | D | ||||||||||||
| 2 | 輸入類型(參見 A** "輸入範圍表") | □ | □□ | - | |||||||||
| 3 | 量程範圍(參見 A** "輸入範圍表") | ||||||||||||
| 4 | 主控制輸出 | ||||||||||||
| 無主輸出 | N | ||||||||||||
| 繼電器接點輸出 | R | ||||||||||||
| 電壓脈衝（接固態繼電器） | V | ||||||||||||
| 雙向可控矽單相過零觸發 | T | ||||||||||||
| DC4-20mA PID | 8 | ||||||||||||
| DC0-5VDC PID | 5 | ||||||||||||
| DC0-10VDC PID | 6 | ||||||||||||
| 5 | 特殊代碼 | N | * | ||||||||||
| 6 | 報警1報警模式(AL1) | ||||||||||||
| 無報警 | N | ||||||||||||
| 偏差高報警 | A | ||||||||||||
| 偏差低報警 | B | ||||||||||||
| 絕對值高報警 | H | ||||||||||||
| 絕對值低報警 | J | ||||||||||||
| 7 | 報警2報警模式(AL2) | ||||||||||||
| 無報警 | N | ||||||||||||
| 偏差高報警 | A | ||||||||||||
| 偏差低報警 | B | ||||||||||||
| 絕對值高報警 | H | ||||||||||||
| 絕對值低報警 | J | - | |||||||||||
| 8 | 供電電源 | ||||||||||||
| AC220V | A | ||||||||||||
| AC85~265V | B | ||||||||||||
| DC24V | D | ||||||||||||
