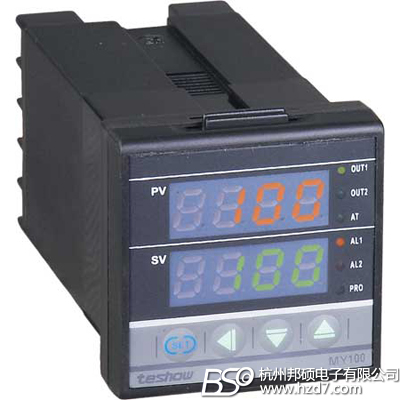

台松(TESHOW)PID温度控制器MY100

产品编号:10844-730

产品型号:MY100

市场价格:0元/台

批发价格:0元/台

更新时间:2012.11.20

浏览次数:

详细信息

MY系列特點
1)自動演算、專家模糊PID
2)組控制輸出:主/副輸出(加熱/冷卻)
3)11種感測器及多種類比量輸入模式選擇
4)3組報警輸出
5)報警附待機功能(上電第一輪不工作)
6)13種報警模式自由選擇
7)斜率及持溫控制
8)三線式比例馬達閥控制
9)MODBUS-RTU 數位通訊
10)16段微電腦程式控制

MY系列產品說明

1、輸入類型

熱電偶: K、E、J、T、B、S、WU-RE 3-25、N、R
熱電阻:Pt100, Cu50, 0~400Ω
模擬量: DC 0~20mV、0~50mV 或其他
DC 0~5V、0~10V、1~5V、2~10V 或其他
DC4~20mA、0~20mA 、0~10mA 或其他
測量精度: (Max±0.3% fus or ±1)≤±1 digit
採樣週期: 0.25 Sec
測量值修正: -99~100℃(°F) or -99.9~100.0℃(°F)
副輸入(閥位回饋或設定值外給定):DC 4~20mA、0~5V or others
溫度單位: ℃ or °F

2、設定範圍

主控設定值 (SV): 參照輸入類型範圍
P(比例帶l):0~100%全量程可調 (P1為加熱側 ,P2為冷卻側)*1
I(微分時間):0~3600秒 (I1 為加熱側 ,I2為冷卻側)*2
D(微分時間):0~3600秒(D1 為加熱側 ,D2為冷卻側)*3
加熱側控制週期(CYT1):1 to 100秒
冷卻側控制週期(CYT2):1 to 100秒
報警模式:13 種可選
積分限幅 (AR): 加熱側比例帶的1 - 100% *4
*1.當比例帶P設為0或0.0時,為ON/OFF 位式控制
*2.當積分時間I設為0時為PD控制
*3.當微分時間D設為0時為PI控制
*4.當積分限幅AR設為0時則無積分功能

3、輸出類型:

主輸出 (OUT1):繼電器( 250VAC/5A)
電壓脈衝12VDC (用於驅動固態繼電器)
雙向可控矽過零觸發(<100A)
連續電流或電壓 4~20mA、0~20mA 、0~5V、1~5V
可控矽相位控制SCR
副輸出(OUT2 冷卻):繼電器( 250VAC/5A)
電壓脈衝12VDC (用於驅動固態繼電器)
雙向可控矽過零觸發(<100A)
連續電流或電壓 4~20mA、0~20mA 、0~5V、1~5V
報警1/報警2/報警3:繼電器( 250VAC/5A)

4、調節方式

PID調節(反比例控制,自動演算,用於加熱工藝)
PID調節(正比例控制,自動演算,用於冷卻工藝)
加熱/冷卻獨立 PID調節 (加熱/冷卻,自動演算)

5、控制類型

常規PID模糊控制
可程式控制(16段微電腦程式控制)
單點升溫斜率控制
三線式比例馬達閥控制(閥門正反轉控制,閥位回饋或無回饋)

6、通訊: RS-485 (MODBUS-RTU)

MY系列型號及代碼

,
型號 面板尺寸(寬×高) 代 碼
MY100 48mm×48mm □□ - * - - / / /
MY400 48mm×96mm
MY500 96mm×48mm
MY700 72mm×72mm
MY900 96mm×96mm
1 控制方式
PID反作用(加熱)自動演算 F
PID正作用(冷卻) D
加熱/冷卻雙通道PID控制 W
微電腦程式控制 P
微電腦單點斜率升溫及持溫控制 R
三線式比例馬達閥控制 V
2 輸入類型(參見 A** "輸入範圍表")   □□ -
3 量程範圍(參見 A** "輸入範圍表")
4 第一路控制輸出[OUT1](加熱側、馬達正轉)
無主輸出          N
繼電器接點輸出         M
電壓脈衝(接固態繼電器)         V
電流輸出DC0~10mA         1
電流輸出DC0~20mA         2
電流輸出DC4 ~ 20 mA         8
電壓輸出0~5VDC         5
電壓輸出0~10VDC         6
電壓輸出1~5VDC         7
電壓輸出2~10VDC         3
雙向可控矽單相過零觸發         T
單向可控矽單相過零觸發         H
雙向可控矽三相過零觸發         K
單向可控矽三相過零觸發         L
雙向可控矽單相移相觸發         C
單向可控矽單相移相觸發         Q
雙向可控矽三相移相觸發         S
單向可控矽三相移相觸發         D
5 第二路控制輸出[OUT2](製冷側或馬達反轉)
無主輸出            N
繼電器接點輸出           M
電壓脈衝(接固態繼電器)           V
電流輸出DC0~10mA           1
電流輸出DC0~20mA           2
電流輸出DC4 ~ 20 mA           8
電壓輸出0~5VDC           5
電壓輸出0~10VDC           6
電壓輸出1~5VDC           7
電壓輸出2~10VDC           3
雙向可控矽單相過零觸發           T *
6 報警1報警模式(AL1) 7 報警2報警模式(AL2) 8 報警3報警模式(AL3)
無報警                N N N
上偏差向上報警             A A A
下偏差向下報警               B B B
上/下限偏差區間外報警               C C C
上/下限偏差區間內報警               D D D
上偏差向上報警(附待機功能)               E E E
下偏差向下報警(附待機功能)               F F F
上/下限偏差區間外報警(附待機功能)               G G G
絕對值向上報警               H H H
絕對值向下報警               J J J
絕對值向上報警(附待機功能)               K K K
絕對值向下報警(附待機功能)               L L L
環路斷路、短路報警               R R R
系統失效時報警               M M M
系統正常時報警               P P P
段結束報警(程式專用)               2 2 2
程式執行中報警(程式專用)               3 3 3
程式結束報警(程式專用)               4 4 4
無報警,AL參數用於升溫斜率(單點斜率專用)               5 5 5
無報警,AL參數用於持溫報警延時時間(斜率專用)               6 6 6
無報警,AL參數用於主機帶子機比例資料(TTL專用)               7 7 7
9 遠程設定(遙控設定、馬達閥位回饋)
無遠程設定                       N
DC 4~20mA輸入                       A
DC 0~20mA輸入                       B
0~5VDC輸入                        D
0~10VDC輸入                       E
電位器閥位回饋輸入                       R
10 通訊及變送功能
無通訊及變送                         N
RS485通訊                           5
TTL通訊(主機)                         M
TTL通訊(子機)                         S
DC4~20mA變送輸出                         A
0~5VDC變送輸出                         D
0~10VDC變送輸出                         E
11 變送參數值
無變送                            N
變送測量值                            P
變送設定值                           S -
12 程式控制器及斜率控制器系統時間單位
無程式及斜率   N
小時 . 分種                               M
分鐘 . 秒                                S /
13 運行和停止功能
無運行停止功能                                   N
有運行停止功能                                   R /
14 程式執行點及電源失效處理
無程式   N
程式從“0”開始執行,無電源失效處理                                       A
程式從“PV”(測量值)開始執行,無電源失效處理                                       C
15 程式重複
程式結束後不重複執行                                           A
程式結束後重複執行                                           B
