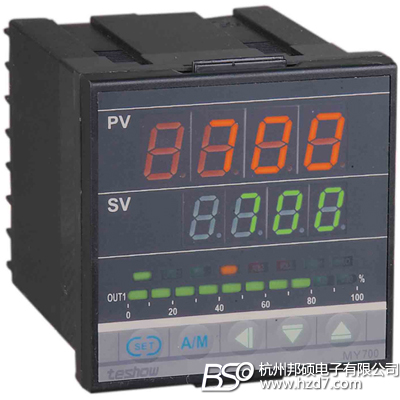

台松(TESHOW)PID温度控制器MY700
产品编号：101132-565
产品型号：MY700
市场价格：0元/台
批发价格：0元/台
更新时间：2012.11.20
浏览次数：
MY系列特點
1）自動演算、專家模糊PID
2）組控制輸出：主/副輸出(加熱/冷卻）
3）11種感測器及多種類比量輸入模式選擇
4）3組報警輸出
5）報警附待機功能（上電第一輪不工作）
6）13種報警模式自由選擇
7）斜率及持溫控制
8）三線式比例馬達閥控制
9）MODBUS-RTU 數位通訊
10）16段微電腦程式控制
MY系列產品說明
熱電偶: K、E、J、T、B、S、WU-RE 3-25、N、R
熱電阻:Pt100, Cu50, 0~400Ω
模擬量: DC 0~20mV、0~50mV 或其他
DC 0~5V、0~10V、1~5V、2~10V 或其他
DC4~20mA、0~20mA 、0~10mA 或其他
測量精度: (Max±0.3% fus or ±1)≤±1 digit
採樣週期: 0.25 Sec
測量值修正: -99~100℃（°F） or -99.9~100.0℃（°F）
副輸入(閥位回饋或設定值外給定)：DC 4~20mA、0~5V or others
溫度單位: ℃ or °F
2、設定範圍
主控設定值 (SV): 參照輸入類型範圍
P(比例帶l):0~100%全量程可調 （P1為加熱側 ,P2為冷卻側）*1
I(微分時間):0~3600秒 （I1 為加熱側 ,I2為冷卻側）*2
D(微分時間):0~3600秒（D1 為加熱側 ,D2為冷卻側）*3
加熱側控制週期（CYT1）:1 to 100秒
冷卻側控制週期（CYT2）:1 to 100秒
報警模式：13 種可選
積分限幅 (AR): 加熱側比例帶的1 - 100% *4
*1.當比例帶P設為0或0.0時，為ON/OFF 位式控制
*2.當積分時間I設為0時為PD控制
*3.當微分時間D設為0時為PI控制
*4.當積分限幅AR設為0時則無積分功能
3、輸出類型:
主輸出 (OUT1)：繼電器（ 250VAC/5A）
電壓脈衝12VDC (用於驅動固態繼電器)
雙向可控矽過零觸發(＜100A)
連續電流或電壓 4~20mA、0~20mA 、0~5V、1~5V
可控矽相位控制SCR
副輸出(OUT2 冷卻)：繼電器（ 250VAC/5A）
電壓脈衝12VDC (用於驅動固態繼電器)
雙向可控矽過零觸發(＜100A)
連續電流或電壓 4~20mA、0~20mA 、0~5V、1~5V
報警1/報警2/報警3：繼電器（ 250VAC/5A）
4、調節方式
PID調節（反比例控制，自動演算，用於加熱工藝）
PID調節（正比例控制，自動演算，用於冷卻工藝）
加熱/冷卻獨立 PID調節 (加熱/冷卻，自動演算）
5、控制類型
常規PID模糊控制
可程式控制（16段微電腦程式控制）
單點升溫斜率控制
三線式比例馬達閥控制（閥門正反轉控制，閥位回饋或無回饋）
6、通訊: RS-485 （MODBUS-RTU）
MY系列型號及代碼
| 型號 | 面板尺寸(寬×高） | 代 碼 | ||||||||||||||||||||||
| MY100 | 48mm×48mm | □ | □ | □□ | - | □ | □ | * | □ | □ | □ | - | □ | □ | □ | - | □ | / | □ | / | □ | / | □ | |
| MY400 | 48mm×96mm | |||||||||||||||||||||||
| MY500 | 96mm×48mm | ⑴ | ⑵ | ⑶ | ⑷ | ⑸ | ⑹ | ⑺ | ⑻ | ⑼ | ⑽ | ⑾ | ⑿ | ⒀ | ⒁ | ⒂ | ||||||||
| MY700 | 72mm×72mm | |||||||||||||||||||||||
| MY900 | 96mm×96mm | |||||||||||||||||||||||
| 1 | 控制方式 | |||||||||||||||||||||||
| PID反作用（加熱）自動演算 | F | |||||||||||||||||||||||
| PID正作用（冷卻） | D | |||||||||||||||||||||||
| 加熱/冷卻雙通道PID控制 | W | |||||||||||||||||||||||
| 微電腦程式控制 | P | |||||||||||||||||||||||
| 微電腦單點斜率升溫及持溫控制 | R | |||||||||||||||||||||||
| 三線式比例馬達閥控制 | V | |||||||||||||||||||||||
| 2 | 輸入類型(參見 A** "輸入範圍表") | □ | □□ | - | ||||||||||||||||||||
| 3 | 量程範圍(參見 A** "輸入範圍表") | |||||||||||||||||||||||
| 4 | 第一路控制輸出[OUT1](加熱側、馬達正轉） | |||||||||||||||||||||||
| 無主輸出 | N | |||||||||||||||||||||||
| 繼電器接點輸出 | M | |||||||||||||||||||||||
| 電壓脈衝（接固態繼電器） | V | |||||||||||||||||||||||
| 電流輸出DC0~10mA | 1 | |||||||||||||||||||||||
| 電流輸出DC0~20mA | 2 | |||||||||||||||||||||||
| 電流輸出DC4 ~ 20 mA | 8 | |||||||||||||||||||||||
| 電壓輸出0~5VDC | 5 | |||||||||||||||||||||||
| 電壓輸出0~10VDC | 6 | |||||||||||||||||||||||
| 電壓輸出1~5VDC | 7 | |||||||||||||||||||||||
| 電壓輸出2~10VDC | 3 | |||||||||||||||||||||||
| 雙向可控矽單相過零觸發 | T | |||||||||||||||||||||||
| 單向可控矽單相過零觸發 | H | |||||||||||||||||||||||
| 雙向可控矽三相過零觸發 | K | |||||||||||||||||||||||
| 單向可控矽三相過零觸發 | L | |||||||||||||||||||||||
| 雙向可控矽單相移相觸發 | C | |||||||||||||||||||||||
| 單向可控矽單相移相觸發 | Q | |||||||||||||||||||||||
| 雙向可控矽三相移相觸發 | S | |||||||||||||||||||||||
| 單向可控矽三相移相觸發 | D | |||||||||||||||||||||||
| 5 | 第二路控制輸出[OUT2](製冷側或馬達反轉） | |||||||||||||||||||||||
| 無主輸出 | N | |||||||||||||||||||||||
| 繼電器接點輸出 | M | |||||||||||||||||||||||
| 電壓脈衝（接固態繼電器） | V | |||||||||||||||||||||||
| 電流輸出DC0~10mA | 1 | |||||||||||||||||||||||
| 電流輸出DC0~20mA | 2 | |||||||||||||||||||||||
| 電流輸出DC4 ~ 20 mA | 8 | |||||||||||||||||||||||
| 電壓輸出0~5VDC | 5 | |||||||||||||||||||||||
| 電壓輸出0~10VDC | 6 | |||||||||||||||||||||||
| 電壓輸出1~5VDC | 7 | |||||||||||||||||||||||
| 電壓輸出2~10VDC | 3 | |||||||||||||||||||||||
| 雙向可控矽單相過零觸發 | T | * | ||||||||||||||||||||||
| 6 | 報警1報警模式(AL1) 7 報警2報警模式(AL2) 8 報警3報警模式(AL3) | □ | □ | □ | ||||||||||||||||||||
| 無報警 | N | N | N | |||||||||||||||||||||
| 上偏差向上報警 | A | A | A | , | ||||||||||||||||||||
| 下偏差向下報警 | B | B | B | |||||||||||||||||||||
| 上/下限偏差區間外報警 | C | C | C | |||||||||||||||||||||
| 上/下限偏差區間內報警 | D | D | D | |||||||||||||||||||||
| 上偏差向上報警（附待機功能） | E | E | E | |||||||||||||||||||||
| 下偏差向下報警（附待機功能） | F | F | F | |||||||||||||||||||||
| 上/下限偏差區間外報警（附待機功能） | G | G | G | |||||||||||||||||||||
| 絕對值向上報警 | H | H | H | |||||||||||||||||||||
| 絕對值向下報警 | J | J | J | |||||||||||||||||||||
| 絕對值向上報警（附待機功能） | K | K | K | |||||||||||||||||||||
| 絕對值向下報警（附待機功能） | L | L | L | |||||||||||||||||||||
| 環路斷路、短路報警 | R | R | R | |||||||||||||||||||||
| 系統失效時報警 | M | M | M | |||||||||||||||||||||
| 系統正常時報警 | P | P | P | |||||||||||||||||||||
| 段結束報警（程式專用） | 2 | 2 | 2 | |||||||||||||||||||||
| 程式執行中報警（程式專用） | 3 | 3 | 3 | |||||||||||||||||||||
| 程式結束報警（程式專用） | 4 | 4 | 4 | |||||||||||||||||||||
| 無報警，AL參數用於升溫斜率（單點斜率專用） | 5 | 5 | 5 | |||||||||||||||||||||
| 無報警，AL參數用於持溫報警延時時間（斜率專用） | 6 | 6 | 6 | |||||||||||||||||||||
| 無報警，AL參數用於主機帶子機比例資料（TTL專用） | 7 | 7 | 7 | |||||||||||||||||||||
| 9 | 遠程設定（遙控設定、馬達閥位回饋） | |||||||||||||||||||||||
| 無遠程設定 | N | |||||||||||||||||||||||
| DC 4~20mA輸入 | A | |||||||||||||||||||||||
| DC 0~20mA輸入 | B | |||||||||||||||||||||||
| 0~5VDC輸入 | D | |||||||||||||||||||||||
| 0~10VDC輸入 | E | |||||||||||||||||||||||
| 電位器閥位回饋輸入 | R | |||||||||||||||||||||||
| 10 | 通訊及變送功能 | |||||||||||||||||||||||
| 無通訊及變送 | N | |||||||||||||||||||||||
| RS485通訊 | 5 | |||||||||||||||||||||||
| TTL通訊（主機） | M | |||||||||||||||||||||||
| TTL通訊（子機） | S | |||||||||||||||||||||||
| DC4~20mA變送輸出 | A | |||||||||||||||||||||||
| 0~5VDC變送輸出 | D | |||||||||||||||||||||||
| 0~10VDC變送輸出 | E | |||||||||||||||||||||||
| 11 | 變送參數值 | |||||||||||||||||||||||
| 無變送 | N | |||||||||||||||||||||||
| 變送測量值 | P | |||||||||||||||||||||||
| 變送設定值 | S | - | ||||||||||||||||||||||
| 12 | 程式控制器及斜率控制器系統時間單位 | |||||||||||||||||||||||
| 無程式及斜率 | N | |||||||||||||||||||||||
| 小時 . 分種 | M | |||||||||||||||||||||||
| 分鐘 . 秒 | S | / | ||||||||||||||||||||||
| 13 | 運行和停止功能 | |||||||||||||||||||||||
| 無運行停止功能 | N | |||||||||||||||||||||||
| 有運行停止功能 | R | / | ||||||||||||||||||||||
| 14 | 程式執行點及電源失效處理 | |||||||||||||||||||||||
| 無程式 | N | |||||||||||||||||||||||
| 程式從“0”開始執行，無電源失效處理 | A | |||||||||||||||||||||||
| 程式從“PV”（測量值）開始執行，無電源失效處理 | C | |||||||||||||||||||||||
| 15 | 程式重複 | |||||||||||||||||||||||
| 程式結束後不重複執行 | A | |||||||||||||||||||||||
| 程式結束後重複執行 | B | |||||||||||||||||||||||
