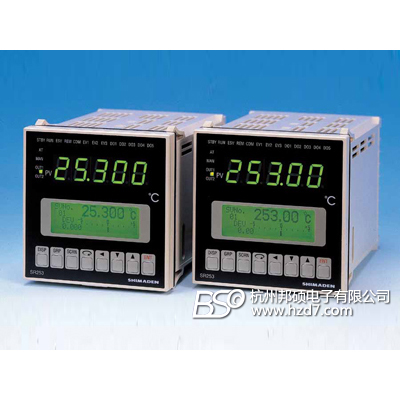

日本岛电shimaden SR253高精度0.1级温控器
产品编号：191723-793
产品型号：SR253
市场价格：0元/台
批发价格：0元/台
更新时间：2011.01.03
浏览次数：
产品简介
■ SR253是日本岛电高精度SR25 PID调节器的换代产品。
具有五位显示，0.1（千度以上也带有小数点）和0.001（铂电阻0.000—50.000量程）的高分辨率和1/8000的调节分辨率。
带有超大LCD显示屏，同时显示四排数据。
新功能包括：采用了岛电专利的无超调专家PID新算法，提高了仪表抗超调欠调，抑制扰动能力；PID参数可自动跟随设定区的区域PID算法；
防止加工材料超温的自整定点限制；外给定控制参与调节输出运算，实现负载的反馈控制；
双输出室温点调节转功能。作为高精度仪表，可广泛用于半导体制造，仪表计量，传感器标定，环境试验设备，石油化工，冶金等自控领域。
■ 十组独立的预设值和一组升降斜率。双输出对应的二十组独立的PID参数和调节输出限幅。设定值可机内或外部选择。
■ 外部遥控设定功能（非隔离为标准配置/隔离型为选件），多台SR253与可编程FP21的设定值变送配合，可组成多区控温系统。
还可用于大滞后的系统的串级调节，外部遥控参与调节输出的运算，实现负载的恒压恒流恒功率控制。
■ 隔离数字通讯接口（选件），可配置RS232C,RS422,RS485接口，通讯口地址范围0—99。
配合中文组态软件与上位机组成小型DCS控制系统。
■ 第二输出功能（选件），两组输出极性相反或相同，用于加热/制冷调节，或同极性的主辅控制。具有独立的PID参数及输出限幅
■ 三组独立的事件继电器（选件），可设19种事件，包括；上、下限偏差值，偏差值外/内，上下限绝对值，设定值上下限报警，
自整定，手动调节，外部遥控，斜率运行，脱机，测量值，外部遥控超量程，输出极性转变，加热器断线。
■ 0—10mV,0—10V,4—20mA隔离模拟变送输出（选件）。类型：测量值，设定值，偏差值，调节输出变送。
■ 外部数字量输入/输出（选件）：八组无电压接点DI输入/五组DO OC门输出，DI的四组接BCD码可选择SV值，
另四组可定义八种功能，自整定，手动调节，外部遥控，斜率运行，脱机，调节极性转换。便于PLC程序控制。
■ 单相加热器断线和加热回路报警（选件）电流监测范围：0.0-55.0A，随表付一支互感器。
PID调节器SR253选型表
| 项目 | 型号 | 测量值五位数显，17个状态灯，精度±0.1%FS，超大液晶屏(21个字符4行)采样5次/秒 | ||||||||
| 外型 | SR253- | DIN标准: 高96×宽96×深125mm， 面板开孔尺寸: 92×92mm 电源：100~240Vac 15W | ||||||||
| 输入类型及测量范围 | 1 | 热电偶:19种类型可选，-200.0～2300.0℃，详见分度选型表,输入阻抗:>500KΩ | ||||||||
| 2 | 铂电阻:16种测量范围可选，-200.0～600.0℃，详见流程图上分度选型表,三线制 | |||||||||
| 3 | 直流毫伏0～10，10～50，-10～10，0～20，0～50，0～100，-100～100输入阻抗:>500K | |||||||||
| 4 | 直流电流:4～20mA,0～20mA,输入阻抗: 250Ω 直流输入可编量程：-19999～26000 | |||||||||
| 6 | 直流电压:0～1,1～5,-1～1,0～2,0～5,0～10,-10～10v输入阻抗:>500KΩ 小数点任意 | |||||||||
| 调节输出1类型 正反作用可设（两种工作方式）分辩率1/8000 |
Y- | 继电器接点,时间比例周期1～200秒，接点:240V AC 2.5A阻性/1A感性 | ||||||||
| I- | 电流4～20mA， 负载阻抗<600Ω | |||||||||
| P- | 固态继电器驱动，时间比例周期1～200秒，12±2V DC< 30mA | |||||||||
| V- | 电压0～10V DC， 负载电流< 2mA | |||||||||
| 调节输出2类型 正反作用可设四种工作方式(选件) |
N- | 无 | ||||||||
| Y- | 继电器接点,比例周期1～200秒,接点:240V AC 2A阻性/1A感性 | |||||||||
| I- | 电流4～20mA, 负载阻抗<600Ω | |||||||||
| P- | 固态继电器驱动，比例周期1～200秒，12V±2 DC<30mA | |||||||||
| V- | 电压0～10V DC，负载电流<2mA | |||||||||
| 事件输出报警和态19种加热器断线/环路报警仅能单相(选件) | 0 | 无 | ||||||||
| 1 | 3组事件输出，接点:240V AC 1.5A阻性 | |||||||||
| 2 | 3组事件输出及30A加热器断线报警(仅Y，P输出类型可选) | |||||||||
| 3 | 3组事件输出及50A加热器断线报警(仅Y，P输出类型可选) | |||||||||
| 模拟外部遥控设定类型 隔离为选件用途：串级控制，外给定，外给定参与调节负载的反馈外接传感器，实现恒压恒流恒功率控制 |
06 | 0～10V DC 输入，输入阻抗>500KΩ | ||||||||
| 04 | 4～20mA DC 输入，输入阻抗:250Ω | |||||||||
| 05 | 1～5V DC 输入，输入阻抗>500KΩ | |||||||||
| 14 | 4～20mA DC 输入，输入阻抗:250Ω | |||||||||
| 15 | 1～5V DC 输入，输入阻抗>500KΩ | |||||||||
| 16 | 0～10V DC 输入，输入阻抗>500KΩ | |||||||||
| 隔离模拟变送输出类型 (选件) 变送类型：测量值，设定值，偏差值，调节输出量 |
00 | 无 | ||||||||
| 13 | 0～10mV DC，输出阻抗:10Ω | 单变送输出 | ||||||||
| 14 | 4～20mA DC，负载阻抗<300Ω | |||||||||
| 16 | 0～10V DC，负载电流<1mA | |||||||||
| 23 | 0～10mV DC，输出阻抗:10Ω | 双变送输出 | ||||||||
| 24 | 4～20mA DC，负载阻抗<300Ω | |||||||||
| 26 | 0～10V DC，负载电流<1mA | |||||||||
| 8个外部数字量输入/5个数字量输出(DI/DO) (选件) |
0 | 无 | ||||||||
| 1 | 4个BCD码SV号选择，4组DI，5组DO，24针插头 | |||||||||
| 隔离数字通讯接口类型 多种协议 (选件) 配套产品：Ximaden-e组态软件 希曼顿光隔离双485TU485转换器 |
0 | 无 | ||||||||
| 5 | RS-485 | |||||||||
| 6 | RS-422A | |||||||||
| 7 | RS-232C | |||||||||
