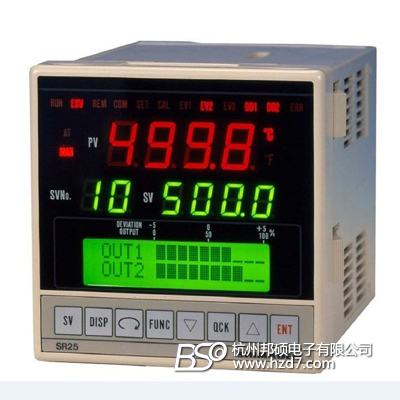

日本岛电shimaden SR25(停产)高精度0.1级温控器

产品编号:191939-841

产品型号:SR25(停产)

市场价格:0元/台

批发价格:0元/台

更新时间:2011.01.03

浏览次数:

详细信息

产品简介
■ SR25调节器是日本岛电公司经典设计产品,投放中国市场已有超过15年的成功应用经历,经久不衰。
■ 双排大LED显示,超大LED显示屏。工作参数一目了然。
■ 斜率控制,四种工作方式可设,采用岛电专利的PID算法,11组PID参数,对应11组调节输出的限幅,
以对应入座的方式设到每组预置设定值与遥控设定值上。
■ 外部模拟遥控设定功能(非隔离为标准配置/隔离为选件),
多台SR25与可编程FP23、FP21的设定值模拟变送配合可组成经典的多温区可编程精确控温系统。
■ 第二输出功能(选件),两组输出极性相反或相同,用于加热/制冷调节,或同极性的主辅控制。具有独立的PID参数及输出限幅。
■ 三组独立事件继电器(选件)可设12种报警方式,具有ERR出错报警功能。
■ 4组外部DI输入,运行中的自整定、脱机、斜率运行等复杂的键操作功能通过外部DI被简化。
10组预置设定值可通过外部DI选择。2组DO输出,可对应设定遥控、手动、斜率运行等状态输出,完成其它辅助控制。
■ 数字通讯接口(选件),RS232C或RS422,配合组态软件与上位机组成小型DCS控制系统(注:十年的成功应用经验)
■ 模拟变送输出(选件):用于现场记录数据。类型:测量值,设定值,偏差值,调节输出变送。





产品选型

型号

技术特性

SR25 内含微处理器,智能化PID自动调节器,DIN96×96×140mm,带斜率控制,可予置10点SV值,10组PID及10组限幅,带液晶屏显示
输入类型及范围 1 热电偶型:15种热电偶任意选择,温度范围–200~2300℃
2 铂电阻型(Pt100):8个范围任选,温度范围–200~600℃
3 DC电压型:0~10;10~50;-10~+10;0~20;0~50;0~100mV线性输入
4 DC电流型:用户任选4~20mA;0~20mA线性输入
6 DC电压型:用户任选0~1;1~5;-1~+1;0~2;0~5;0~10V线性输入
控制输出

(1)
Y- 继电器接点输出:比例周期1~200秒,240V AC 2.5A/纯阻,1A/感性
I- 电流输出:4~20mA DC,负载电阻=600Ω/最大
P- 固态继电器(SSR)电压输出:比例周期1~200秒/可变 15V /20mA DC
V- 电压输出:0~10V DC:负载电流=2mA/最大
控制输出

(2)

(加热/冷却)
N-
Y- 继电器接点输出:比例周期1~200秒,240V AC 2.5/纯阻,1A/感性
I- 电流输出:4~20mA DC,负载电阻=600Ω/最大
P- 固态继电器(SSR)电压输出:比例周期1~200秒;15V/20mA DC
V- 电压输出:0~10V DC; 负载电流=2mA/最大
信号接点输出
(报警/状态)
0 D01,D02开集电极输出; 24V DC/50mA最大,可外接继电器
1 接点输出(单刀单掷),EV1-EV3/240V AC 2.5A/纯阻,1A/感性
遥控输入

(串级调节)
06 0~10V DC; 输入阻抗=500kΩ/最小 无隔离

输入
04 4~20mA DC; 接收电阻250Ω
05 1~5V DC 输入阻抗=500kΩ/最小
14 4~20mA DC; 接收电阻250Ω 隔离

输入
15 1~5V DC; 输入阻抗=500kΩ/最小
16 0~10V DC; 输入阻抗=500kΩ/最小
模拟发送

(机内设定PV或SV值)
00
13 0~10mV DC;输出阻抗10Ω 单输出
14 4~20mA DC;负载电阻=500Ω/最大
16 0~10V DC; 负载电流=2mA最大
23 0~10mV DC; 输出阻抗10Ω 双输出
24 4~20mA DC; 负载电阻=500Ω/最大
26 0~10V DC; 负载电流=2mA最大
通讯接口 0
6 RS-422A,通讯距离1.2公里(一条链路10台)
7 RS-232C,通讯距离15米(点对点)
