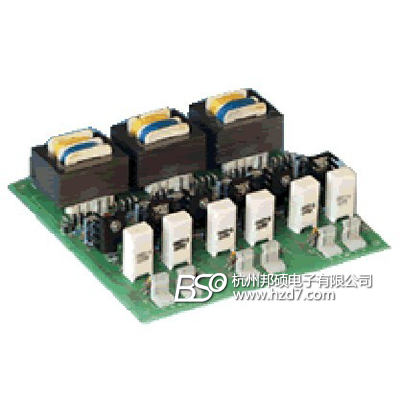

驱动输出 ： 输出六路变宽脉冲。每路10V/200mA。 可驱动2000A的大功率晶闸管。

LED灯: 黄色、绿色、红色输入信号指示灯分别对应来自PAC03I的R、S、T驱动输出。

两路之间的绝缘电压：2500V AC/1分钟。

电源：220VAC、380VAC 50HZ （60HZ定货申明）5W 保险规格：0.5A

二. 安装及使用须知:

l 使用前请认真阅读本说明书，严格按要求接线使用。

l  安装在通风良好，不受日光直射或热辐射，无腐蚀性可燃性气体的环境中。

l  工作环境温度：0℃～+50℃ 通风良好的位置。工作环境相对湿度：< 90%。

l  高温、高湿以及海拔大于1000米，应降额使用。

三，工作原理及特点

采用三组独立的隔离电源分别作为六路驱动输出的供电源。

输入信号经光隔后，分配成两路直流触发脉冲，可分别驱动两只晶闸管.触发脉冲的

宽度与输入脉冲宽度一致，所以触发大功率的晶闸管时，尤其感性负载，可确保晶闸管达到擎住电流的足够时间和功率。

与PAC03I配合使用，进行大功率晶闸管的调压、调功及整流控制，效果非常好。

三，初始调试

1.检测：按单相方式分别测试每路。在输入端加10V的直流电压，此时，晶闸管应为全导通状态。

2.初始接线：参照原理图接线图，一般先接100～200W灯泡假负载。确认接线无误方可上电。

特别指出变压器负载时，不能空载调试。
