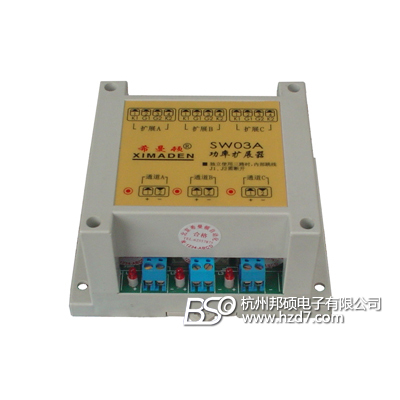

希曼顿ximaden SW03A三路晶闸管功率扩展器

产品编号:193235-515

产品型号:SW03A

市场价格:0元/台

批发价格:0元/台

更新时间:2011.01.03

浏览次数:

详细信息

特点:
     三路晶闸管功率扩展器
     三路晶闸管功率扩展器

     装式紧凑结构

      装式紧凑结构
与岛电SSR输出仪表配套,过零驱动大功率单相或三相晶闸管。能触发1000A以上的可控硅
SW03A设计上采用希曼顿小型功率扩展固态继电器,驱动三路单相或三相大功率反并联晶闸管或双向晶闸管。
输入电平和日本岛电占空比(P型,SSR)调节输出类型仪表兼容,例如:SR90、SR1/3/4等系列。
安装方式DIN标准导轨或四孔螺丝。输入使用UL标准的电力接线端子,输出使用可拔插端子,方便用户使用。
220V AC和380V AC下均可工作,配套S302Z扩展固态继电器(无阻容吸收回路)。
参照电路原理图,在前级固态继电器导通时,强制后级大功率
晶闸管导通
,对后级晶闸管无特殊要求。
以通道一为例,电路中元件的具体作用如下:
I1是前级固态继电器的限流电感;
R1、R2为阴极电阻,用于提高静态dv/dt;C1、R3为阻容吸收回路;L1为输入指示发光二极管;
每路固态继电器要求输入不小于4V,驱动电流不小于15mA(最大不超过30mA)。

出厂为J1,J2短路的三相工作方式,此时仅保留L1发光二极管作为输入指示。
J1、J2开路为三个独立的单相。端子D1- D3可参照电路原理图接线。
此外,当驱动两支单向晶闸管时,可安装两只反向保护二极管D1- D8(1N4007)。
内部的阻容吸收元件为180Ω和0.1μF,也可根据实际负载情况外配阻容吸收器.
