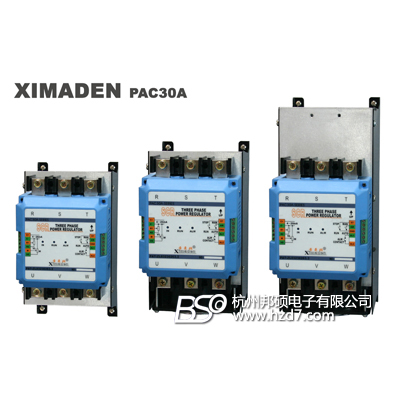

希曼顿ximaden PAC30A三相可控硅调功调压器

产品编号:194025-706

产品型号:PAC30A

市场价格:0元/台

批发价格:0元/台

更新时间:2011.01.03

浏览次数:

详细信息
全新希曼顿的PAC01/PAC30智能调压器以令人赞叹的完美设计开创数字调压器的新纪元。
它操作简单,功能齐全。独立的DBC电力模块,易于散热和维护,并避免了危险的集中。
欧式风格的安全防尘结构,美观大方。红绿蓝色LED灯,
工作状态一目了然。
插片散热器的散热效率比普通散热器散热效率高
30%

可广泛用于工业各领域中的阻性或感性负载。

一. 主要技术指标:

1.4~20mA 输入: 接收阻抗250Ω

2.调节输出分辨力: 0.2 °。线性化精度:±0.3V

3.负载方式: 50Hz 三相380VAC

1)星型中心不接地/外三角型 移相范围:0~150°

2)星型中心接地 ( 定货特殊申明) 移相范围:0~170°

4.LED 灯显示: IN 绿色灯:4~20mA 输入信号指示;RUN 兰色运行灯:

1)上电运行前闪烁三次 (表示测试状态)

2)一直亮:正常运行指示

3)不亮:控制器或电源故障ALM 红色报警灯:

1)电源缺相: 红灯闪烁

2)散热器超温:红兰灯交替闪烁。

5.缓启、缓停: 缓启、缓停时间均固定为15 秒。

6.外部接点: 无电压接点。RUN/STOP :开路 启动运行 闭合:停机 MAN/AUTO: 手动/自动,闭合时: 手动

7.继电器报警输出: AL2,报警接点,容量 240VAC 1A (纯阻)

8.80℃超温保护: 散热器大于80℃禁止输出并报警 解除: 故障排除后,重新上电。

9.电流容量: 每相电流 80A、120、150。

10. 电源: 380VAC 1W 50HZ

二. 安装及使用须知:

使用前请认真阅读本说明书,严格按要求接线使用。

本电力调整器是壁挂式,垂直安装在通风良好,不受日光直射或热辐射,无腐蚀性无可燃性的环境中。

工作电流 >30A,需采用强制风冷。高温高湿以及海拔大于1000 米,应降额使用。

装置过热保护后,如要再运行,需排除故障后,再送电运行。

在使用过程中若发生过流现象,应首先检查负载有无短路等故障。

工作环境温度:0℃~+55℃ 通风良好的位置。 工作环境相对湿度: 90%。

负载短路保护:一般按额定负载电流的1.5 倍选择,外配RS0 快速熔断器作为短路保护。

PAC30A选型表

接线图
