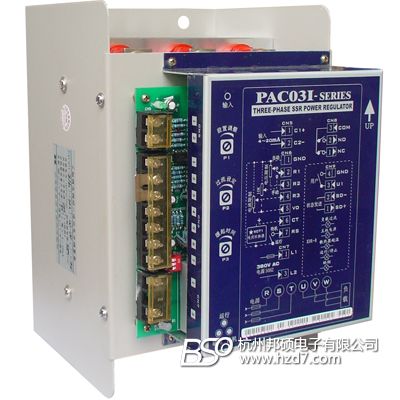

希曼顿ximaden PAC03I三相可控硅调功调压器

产品编号:19444-302

产品型号:PAC03I

市场价格:0元/台

批发价格:0元/台

更新时间:2011.01.03

浏览次数:

详细信息

技术参数

· 控制输入信号:4~20mA输入:接收阻抗120Ω
· 调节输出分辨力:调相0.2°。 三相触发不平衡度:不大于0.3°
· 负载方式: PAC03I 50Hz 三相380VAC 三角形或星形中心不接地, 移相范围:0~150°50Hz 三相380VAC星形中心接地(220V负载)。 移相范围:0~175°50Hz 三相380VAC半控整流桥。 移相范围:0~175°
· 脉冲变压器驱动输出: 360μS ~ 810μS可变脉宽的双脉冲, 触发电流最大110mA(27Ω负载测试)
· 纯阻电流等级: 60A、90A、120A、180A、250A、300A 散热单元:B160、B227、B301、 B361、 B401配置见选型表
· 三色状态灯: RUN绿色运行灯 ; ALM红色报警灯; STOP黄色闪烁的待机灯。
· 外部执行开关的缓起动,缓关断: 无电压接点输入 闭合(ON):缓关断,时间固定10秒;
· 开路(OFF):由内部电位器P3设定0.2~120秒缓起动时间 不接:直接运行
· 70℃超温保护:无电压常闭接点 开路: 超温 解除:故障排除后,起停开关复位或重新上电
· 电源兼同步源:380VAC 50HZ (60HZ定货申明)3W
· 判别相位:自动判相R-S-T三相电压 380VAC (其它电压订货声明) 隔离电压 〉2KV
· 相位检测电压范围: 1) 出厂标准330~480VAC线电压 2)其它见故障排除说明.
· 过流报警和超温保护动作时间:急停不大于一个电源周期(20ms)
· 报警继电器:一组常开接点(纯阻1A 250VAC) 报警类型:散热器超温、过电流。
· 选件一: 用户U1外部开关(无电压接点)闭合:调压(出厂短路片) 开路:两种调功方式功能由订货时确定)。
· 选件二: XCT1型三相电流变换器:0~5A AC输入,0~5V DC 输出(配合标准电流表,测两相电流,实现电流限制和保护)。
· CT最大电流限制: 外部10K电位器,调整范围20~100% 取消:CT输入端悬空或R3外部电位器调至最大
· 过电流保护: 内部电位器P2调整。过流设定点:过流值的一半。过流报警动作时间<10ms。
· 选件三: 希曼顿XDR接收器,五组继电器输出,用于PLC或面板的散热器超温、过流、运行、电源状态指示
· 选件四: 希曼顿SW03-6L三路有源晶闸管功率扩展板,驱动 〉500A 反并联单向晶闸管。

主要用途、特点及有关负载的控制策略

·智能交流电力控制器是中日合作超大功率SCR高精度数字调压应用技术的新概念产品,PAC33I具有三相调压/调功一体化,脉冲变压器输出,自动判别相位、抑制电源交叉干扰能力极高的锁环同步电路、上电缓启动、缓关断、散热器超温、电流限制、过流保护、电流环远距离五种工作状态指示,额定电流 40~500A。智能交流电力控制器可广泛用于工业各领域的电压调节,恒压恒流,恒功率调节,适用于电阻性负载、电感性负载、变压器和电机软起控制等


1.变压器控制: 变压器过流的原因:a)饱和磁通密度设计余量不足。当电流增加到一定程度,负载电流剧增、波形畸变、损坏器件。B)运行过程的缺相或三相严重不平衡,直流分量过大使变压器迅速进入磁饱和区,产生严重过流。运行过程瞬间断电后又上电等,由于电感电流不能突变,造成磁通极性与剩磁极性(固有剩磁和瞬间断电正在衰减的磁场)的“撞车”产生的危害性冲击电压、电流。
2.电感负载: 采用上电缓起动逐步顺磁和缓关断逐步衰减磁场;脉宽可变触发技术,能提供足够到达晶闸管擎驻电流的锁定时间,避免窄脉冲触发不可靠;采用离子注入技术制造的中心门极晶闸管(希曼顿相控大功率SSR),具有开通速度快、导通均匀、特性参数一致,对称度高直流分量小,有利于变压器控制。此外,六相脉冲合并为三路,电路简单可靠。
3. 纯金属类:虽硅钼、钼丝、钨、白金冷热阻变化大,但电阻与温度关系呈线性,采用降压变压器、XCT1电流限制以及配合带有多组PID以及功率限制的仪表,例如岛电FP93、FP21、SR253、MR13三回路等,可设计低、中、高温区的电流限制。此外可采用SR53线性限幅,输出功率能自动跟随仪表的设定值线性增加。
4. 硅碳棒: 一般采用缓起动 〉1分钟或更长,避开在700℃附近负阻的冲击电流(新棒更明显使用方法有降压变压器、硅碳棒串联。过零方式的全电压启动,不可避免地造成过大的冲击电流,易于损坏晶闸管和加速硅碳棒老化。
5. 纯阻(泛指冷热阻变化小的负载)- 简单可靠的方法为:周期(占空比控制)或周波过零功技术和大功率SSR,克服调压方式功率因数低、污染电网的缺点。周波过零的负载电流以全正弦波为单位均匀分布,多台设备运行时,总动力电流相对均衡(避免了周期方式电流集中),改善炉温均匀性,避免了电流表撞针,重要的是:提高了电源利用率和避免电力设备增容,节电效果十分明显。
6. 调压调功一体化技术: 调压方式具有负载电流冲击小,适合变压器控制,但不可避免带来电源污染,降低功率因数。过零调功方式无法限制电流,冷态冲击将影响加热管的寿命。PAC33I的U1用户功能提供了两者结合的输出。

安装使用须知

l. 使用前请认真阅读本说明书,严格按要求接线使用。
2.本电压调整器是壁挂式,垂直安装在通风良好,不受日光直射或热辐射,无腐蚀性无可燃性的环境中。
3.工作电流 > 30A,需采用强制风冷。高温高湿以及海拔大于1000米,应降额使用。
4. 装置过热保护后,如要再运行,需排除故障后,再送电运行。
5. 在使用过程中若发生过流现象,应首先检查负载有无短路等故障。
6. 工作环境温度:-10~+50℃ 通风良好的位置。 工作环境相对湿度:< 90%RH
7.负载过流保护:一般地说,过流保护不能完全确保负载短路造成的设备损坏,不能代替快速熔断器。
8.负载短路保护:一般按额定负载电流的1.5倍选择,外配RS0快速熔断器作为短路保护。
9.装箱清单表:PAC33I 整机一台 两套 10K 电位器(含刻度盘) 说明书 1 份

PAC03I 选型表

1.类型

PAC03I-

三相功率调整器板

4~20mA 输入,输入阻抗120Ω;采样时间: >50次/秒; 星形或三角形负载,移相范围:0~150°;0~175°(中心接地) 调节分辨力:0.2 °;三相不平衡度:<0.6 °;电源:380VAC 50HZ

2.壁挂式散热器

参考负载电流:

自然冷却

B160总电<120A

B227总电<150A

注:需排风 强制风冷

B301 150A/相

B361 180A/相

B401 250A/相



B160-

铝型材

 长:244 宽:160 高:195,安装孔距:220×110  4孔 ф9        配套铜排和端子各6个,70℃常闭温度开关1个,阻容吸收器3个,风机:订货特殊声明

B227-

铝型材

 长:250 宽:250 高:200 安装孔距:230×140  4孔 ф9

配件同上,风机:无

B301-

铝型材

 长:310 宽:250 高:240 安装孔距:290×140  4孔 ф9

70℃常闭温度开关3个,阻容吸收器3个,配套铜排和端子各6个,120风机和护网2套

B361-

铝型材

长:360 宽:250 高:270 安装孔距:340×140  4孔 ф9

配件同上

B401-

铝型材

 长:375 宽:390 高:285 安装孔距:355×245  4孔 ф9

120风机和护网3套,其它配件同上

3.配套移相型固态继电器

电流:括弧内参数分别为有效值和平均值电流。

电流选择:纯阻负载基本按平均值,变压器、硅碳棒、硅钼棒、白金等特殊负载加倍

200-

H3200P       (200A/100A)            280×3

250-

H3250P       (250A/120A)            310×3

300-

H3300P       (300A/150A)            340×3

340- H3340P       (340A/170A)            370×3

400-

K3400P       (400A/220A)            790×3
500- K3500P      (500A/280A)           990×3

4.CT最大电流限制/过流(0~5A

AC输入,0~5V DC 输出)

N

c

含XCT1电流变换器,测两相平均电流

 5.电流环光隔离远程接口(发送散热

超温

过流、缺相、运行、电源状态)

N-

 F-

通讯口及XDR接收器(PLC和机柜灯驱动)

6.用户协议的外部无电压接点输入U1开关

协议声明例详见下

U00-

UNN-

例:调压/调功;功率限制等

7.组装及其他(含手动、限流电位器及面板刻度盘)
1 工厂组装调试费/包装费

定货例:PAC03I-B301-300-C-F-U01-11 300A  4-20mA输入,B301型散热器、3支H3300P模块、过流保护、通讯口及XDR

          接收器.

UNN开关功能用户协议例:(U1短路时为调压。U1开路时,可通过内部功能开关选两种调功方式)

U1 off

功能开关S3 ON

S3  OFF

说明:可配合岛电下限报警接点自动转换

01

周波

PWM(同步占空比)

纯阻负载

02

周波

慢周波

纯阻负载

03

慢周波

软PWM(同步占空比)

缓起-调功-缓停,适合冷热阻变化大的纯阻负载

04

软慢周波

软PWM(同步占空比)

感性负载、变压器的缓起缓停调压/调功结合

同步PWM:正负半周对称的过零调功方式,异步PWM:正负半周不完全对称的过零调功(一般的占空比调节)

软慢周波: 缓起缓停的调压    软PWM:缓起-PWM-缓停    软慢周波: 缓起-慢周波-缓停

周波:变周期,最小分辨力单位为三相ABC的单个波。中心不接地时,第一个波会产生波形畸变。

慢周波:变周期,最小分辨力单位为三相ABC多个连续单波,减少了周波波形畸变的数量

订货声明:1.主板电源电压以及电源频率  2.负载电源电压(与相位探测门限有关) 3.中心是否接地

        4.负载类型、最大工作电流/相   5.散热条件   6.选件UNN方式  7.特殊要求
