一，主要用途及特点
可控硅调压器是用来对交流电源进行连续调压的装置，广泛应用于工业各领域的电压调节，

适用于调温、整流、电机调速、调光等场合，尤其在电加热行业有着广泛的应用。

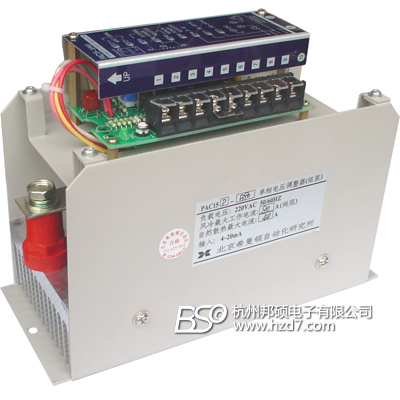

本系列产品采用原装日本岛电（SHIMADEN）公司PAC15P调压/PAC15C周波控制板，

配合我公司引进德国晶闸管技术生产的模块，按岛电公司标准设计开发。

性能优良，工作稳定，使用灵活，性能价格比好，并有十年现场使用经验，可替代进口产品。

二，技术参数
         控制输入信号：电流4～20mA 标准信号  接收阻抗：100V
         电流等级：60A，90A，120A，180A，250A
         负载电源：单相220V AC /0V AC 50/60HZ
         控制板电源：单相220C/110VAC 5W 50/60HZ （工作电压和工作频率板上选择）
         既可使用全自动方式（R2、R3短路），也可外配手动、限幅调整电位器
         控制输出范围：0～95% 的负载电源
         晶闸管配置：反并联晶闸管模块 MTX-系列一只
         散热器超温保护: 70℃常闭手动复位温度开关
         负载过流保护：按额定负载电流的1.5倍，外配RS0型快速熔断器
         绝缘阻抗：最小20 MV ，500VDC   控制输入与电源之间
            最小20 MV ，500V DC   电源与底板之间
         绝缘强度：1000V AC/分钟 控制输入与电源之间 2000V AC/分钟电源与底板之间

三，安装使用须知
         使用前请认真阅读本说明书，严格按要求接线，使用。
         安装方式：壁挂式垂直安装。
         接线要严格保证主电路电源与控制板电源的相位一致，电源为上进下出。
         装置过热保护后，如要再运行，需排除故障后，再送电运行。
         应安装在工作环境温度：-10～+50℃，通风良好的位置。
         工作环境相对湿度：* 90%RH的位置。
         应安装在无腐蚀性、可燃性气体的位置。配线及维修方便的位置。
         不受日光直射或辐射热源的位置。
         在使用过程中若发生过流现象，应首先检查负载有无短路等故障。
         每次开机时须将手动限幅旋钮调到最小，以免出现过冲引起的过电流。
         使用B80、B141自然散热方式的散热器时，若提高功率使用，必须外配风扇。

PAC15P选型表
