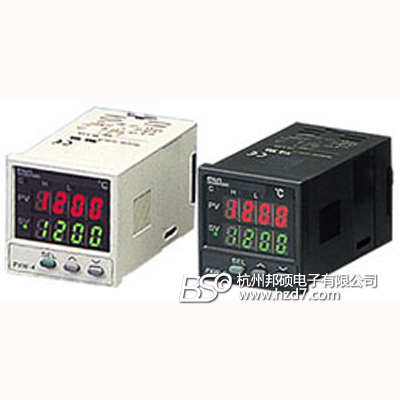

日本富士FUJI PXW4温控器
产品编号：195550-556
产品型号：PXW4(停产)
市场价格：0元/台
批发价格：0元/台
更新时间：2011.01.03
浏览次数：
详细信息
配备PID自动整定、模糊控制
AC100～240V、AC/DC24V电源的产品，品种齐全
正面防水规格（NEMA4X）：选配项
SV/PV独立显示
3键型
带2点报警也可作为选配项提供
4段斜坡-保温控制也可作为选配项提供
 |
|
| 技术指标 | |
| 特点 | |
| 控制类型 | PID 控制、on/off控制、自整定、模糊控制单输出。 |
| 输出配置 | 最多3个输出，其中最多1个控制输出，最多2个报警输出。 |
| 报警类型 | 过程高/低报警、偏差报警、带报警、加热器断线报警。 |
| 人机界面 | 3键操作，双4 位 LED 显示、5个LED 指示灯。 |
| 输入 | |
| 热电偶 | J、K、R、S、T、B、E、N、PL2。 |
| RTD | 3线 PT100、每线最大阻值10W(三线要平衡)。 |
| 线性直流 | 4~20mA、1~5V，量程-1999~9999，小数点位置可调。 |
| 阻抗 | 热电偶1MΩ、V输入时400KΩ、4~20mA输入时250Ω。 |
| 精度 | 满量程的±0.5% ±1 LSD |
| 采样频率 | 每秒2次。 |
| 传感器断路检测 | 传感器短路或断路时，输出方式可设为最大或最小功率输出。 |
| 输出和选件 | |
| 控制继电器 | SPDT 3A 240V AC/30V DC 继电器，寿命>10000000。 |
| SSR 输出 | 驱动能力 24V DC最大负载60mA。 |
| 报警继电器 | SPDT 1A 240V AC/30V DC 继电器，寿命>10000000。 |
| 控制直流输出 | 4~20mA 最大负载600Ω。 |
| 程序 | 4斜坡/4保温 |
| 操作环境 | |
| 温度和湿度 | -10~55°C (储存温度-20~60°C )， 相对湿度<90%。 |
| 电源 | 100~240V 50/60Hz，功耗 10W。 |
| 前面板防护 | IEC IP65/NEMA 4(背报部防护 IP20)。 |
| 认证 | SO9001、CE、UL 、Ulc。 |
选型表
| 规格 |
代 码 | |||||
|
面板尺寸 | ||||||
| 48×48mm | PXW4 | |||||
|
输入信号 |
||||||
| 热电偶（°C） | T | |||||
| 热电偶（°F） | R | |||||
| 热电阻（°C） | N | |||||
| 热电阻（°F） | S | |||||
| 4～20mA | B | |||||
| 1～5V | A | |||||
|
控制输出1 |
||||||
| 继电器逆动作 | AY2 | |||||
| 继电器正动作 | BY2 | |||||
| SSR逆动作 | CY2 | |||||
| SSR正动作 | DY2 | |||||
| 4～20mA逆动作 | EY2 | |||||
| 4～20mA正动作 | FY2 | |||||
|
附加功能 |
||||||
| 无 | 0V | |||||
| 一点报警 | 1V | |||||
| 四段斜率/保持 | 4V | |||||
| 四段斜率/保持+1点报警 | 5V | |||||
| 2点报警 | FV | |||||
| 四段斜率/保持+2点报警 | GV | |||||
|
插座 |
||||||
| 无 | 000 | |||||
| 导轨安装（TP48X） | 100 | |||||
| 面板安装（ATX2PSB） | 200 | |||||
| 面板安装（ATX1NS） | 300 | |||||
| 导轨安装（TP411X） | 400 | |||||
| 面板安装（TP411SB） | 500 | |||||
| 前面板防水（NEMA—4X） | -D | |||||
