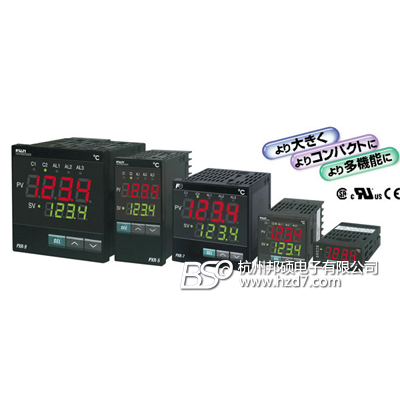

日本富士FUJI PXR9通用数字温控器

产品编号:204023-610

产品型号:PXR9

市场价格:0元/台

批发价格:0元/台

更新时间:2011.01.03

浏览次数:

详细信息


产品简介:
一、 PXR型数字温控表的功能特点如下:
1. 前面板IP66防水结构,三健式菜单操作;
2. 标准螺钉接线,无须插座;
3. 纵向尺寸比PXW表更短;
4. UL/CSA/CE认证标志;
5. 测量值大LED红色显示;
6. 控制功能多种: 简单ON/OFF控制,PID带自动调节控制,模糊及PID带自动调节控制,PID自适应调节控制;
7. 再传输功能(选件):传感器测量值可以以4-20MA型式传送到PHR型数据记录仪,PLC及个人计算机中;
8. 8段斜坡/保温程序控制功能(选件);
9. RS-485通讯功能(选件),可与FUJI POD及个人计算机通讯;
10.数字输入控制功能(选件):通过一点开关量ON/OFF,可改变设定值SV,控制动作起/停,
斜坡/保温控制的开始/ 复位,自动调节功能的起/停,报警锁存的复位、定时器计时开始;
11. 加冷却控制(选件):有利于节能;
12. 加热断线报警(选件);
13. 两点各种报警功能(选件):绝对值报警,区间报警,偏差报警; 14. 具有塑机专用的模糊+PID控制功能:
15. 内部定时器功能
二、型号及尺寸
PXR3 24×48×97 (高×宽×深)
PXR5 96×48×78 (高×宽×深)
PXR4 48×48×78.8 (高×宽×深)
PXR9 96×96×79.5(高×宽×深)
技术指标

控制类型: PID 控制、on/off控制、自整定、模糊控制单输出或加热/制冷双输出。
输出配置: 最多5个输出,其中最多2个控制输出,最多3个报警输出。
报警类型:过程高/低报警、偏差报警、带报警、加热器断线报警。
人机界面:3键操作,双4位 LED 显示、5个LED 指示灯。
输入:
热电偶: J、K、R、S、T、B、E、N、PL2。
RTD: 3线 PT100、每线最大阻值10W(三线要平衡)。
线性直流: 4~20mA、1~5V,量程-1999~9999,小数点位置可调。
阻抗:热电偶1MΩ、V输入时400KΩ、4~20mA输入时250Ω。
精度: 满量程的±0.5% ±1 LSD
采样频率: 每秒2次。
传感器断路检测: 传感器短路或断路时,输出方式可设为最大或最小功率输出。
输出和选件:
控制继电器: SPDT 3A 240V AC/30V DC 继电器,寿命>10000000。
SSR 输出: 驱动能力 24V DC最大负载60mA。
报警继电器: SPDT 1A 240V AC/30V DC 继电器,寿命>10000000。
控制直流输出: 4~20mA 最大负载600Ω。
程序: 4斜坡/4保温

操作环境
温度和湿度: -10~55°C (储存温度-20~60°C ), 相对湿度<90%。
电源: 100~240V 50/60Hz,功耗 10W。
前面板防护: IEC IP65/NEMA 4(背报部防护 IP20)。
认证: SO9001、CE、UL 、Ulc





产品选型

PXR5 pxr7 pxr9系列选型说明
数字位 规格 代号

4
5
6
7
8
-
9
10
11
12
13
4
面板尺寸 H*W
48*96
5

72*72

7

96*96
9

5
输入信号

热电偶(℃)
T

热电偶(F)
R

RTD/PT100(℃)
N

RTD/PT100(F)
S

1~5V DC
A

4~20mA DC
B

6
控制输出1
继电器接点输出
A
SSR/SSC驱动输出
C
4~20mA DC输出
E
7
控制输出2
Y
继电器接点输出   注1
A
SSR/SSC驱动输出  注1
C
4~20mA DC输出  注1
E

再传输输出(4~20mA DC)
R
8
版本号
1
-
9
附加功能1
无报警
0
1个报警
8

加热器断路报警 注2
2

1个报警+加热器断路报警 注2
3

8段斜坡/保温程序
4

1个报警+8段斜坡/保温程序
5

加热器断路报警+8段斜坡/保温程序注2
6

1个报警+加热器断路报警+8段斜坡/保温程序 注2
7

两个报警
F

两个报警+8段斜坡/保温
G

2个报警+加热器断路报警+8段斜坡/保温程序 注2
H
3个报警
M
遥控设定 注2
D
遥控设定+2个报警 注2
P
10
操作说明书 电源电压
无 100-240V
N

日文 100-240V

Y
英文 100-240V
V
无 24VAC/24VDC
C
日文 24VAC/24VDC
A
英文 24VAC/24VDC
B

11

12

13

附加功能2
0
0
0
RS485 (MODBUS)通讯
M
0
0
RS485 (Z-ASC11)通讯
N
0
0
1点数字输入
Q
0
0
2点数字输入 注3
T
0
0
RS485(MODBUS)通讯+1点数字输入
V
0
0
RS485(Z-ASC11)通讯+1点数字输入
W
0
0
注1:输出4-20mA 不能与加热器断路报警一起选.(即选项9中的2、3、6、7、H)
注2:不能与RS485+1点数字输入一起选。(即选项11、12、13中的V00)
注3:若选择2点数字输入,输出2或加热器断路报警不能选。
