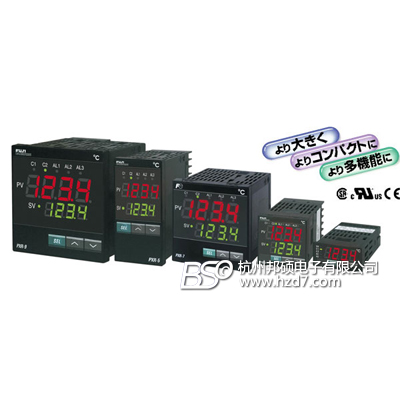

产品简介:
一、 PXR型数字温控表的功能特点如下:
1. 前面板IP66防水结构,三健式菜单操作;
2. 标准螺钉接线,无须插座;
3. 纵向尺寸比PXW表更短;
4. UL/CSA/CE认证标志;
5. 测量值大LED红色显示;
6. 控制功能多种: 简单ON/OFF控制,PID带自动调节控制,模糊及PID带自动调节控制,PID自适应调节控制;
7. 再传输功能(选件):传感器测量值可以以4-20MA型式传送到PHR型数据记录仪,PLC及个人计算机中;
8. 8段斜坡/保温程序控制功能(选件);
9. RS-485通讯功能(选件),可与FUJI POD及个人计算机通讯;
10.数字输入控制功能(选件):通过一点开关量ON/OFF,可改变设定值SV,控制动作起/停,
斜坡/保温控制的开始/ 复位,自动调节功能的起/停,报警锁存的复位、定时器计时开始;
11. 加冷却控制(选件):有利于节能;
12. 加热断线报警(选件);
13. 两点各种报警功能(选件):绝对值报警,区间报警,偏差报警;
14. 具有塑机专用的模糊+PID控制功能:
15. 内部定时器功能
二、型号及尺寸
PXR3 24×48×97 (高×宽×深)
PXR5 96×48×78 (高×宽×深)
PXR4 48×48×78.8 (高×宽×深)
PXR9 96×96×79.5(高×宽×深)
技术指标

控制类型: PID 控制、on/off控制、自整定、模糊控制单输出或加热/制冷双输出。
输出配置: 最多5个输出,其中最多2个控制输出,最多3个报警输出。
报警类型:过程高/低报警、偏差报警、带报警、加热器断线报警。
人机界面:3键操作,双4位 LED 显示、5个LED 指示灯。
输入:
热电偶: J、K、R、S、T、B、E、N、PL2。
RTD: 3线 PT100、每线最大阻值10W(三线要平衡)。
线性直流: 4~20mA、1~5V,量程-1999~9999,小数点位置可调。
阻抗:热电偶1MΩ、V输入时400KΩ、4~20mA输入时250Ω。
精度: 满量程的±0.5% ±1 LSD
采样频率: 每秒2次。
传感器断路检测: 传感器短路或断路时,输出方式可设为最大或最小功率输出。
输出和选件:
控制继电器: SPDT 3A 240V AC/30V DC 继电器,寿命>10000000。
SSR 输出: 驱动能力 24V DC最大负载60mA。
报警继电器: SPDT 1A 240V AC/30V DC 继电器,寿命>10000000。
控制直流输出: 4~20mA 最大负载600Ω。
程序: 4斜坡/4保温

操作环境
温度和湿度: -10~55°C (储存温度-20~60°C ), 相对湿度<90%。
电源: 100~240V 50/60Hz,功耗 10W。
前面板防护: IEC IP65/NEMA 4(背报部防护 IP20)。
认证: SO9001、CE、UL 、Ulc
产品选型
| PXR5 pxr7 pxr9系列选型说明 | ||||||||||||
| 数字位 | 规格 | 代号 |
 | |||||||||
|
 4  |
 5  |
 6  |
 7  |
 8  |
 -  |
 9  |
 10  |
 11  |
 12  |
 13  | ||
|
 4  |
面板尺寸 H*W | |||||||||||
| 48*96 |
 5  |
|||||||||||
| 72*72 |
 7  |
|||||||||||
|
 96*96  |
 9  |
 |
||||||||||
|
 5  |
输入信号 |
 |
||||||||||
| 热电偶(℃) |
 T  |
 |
||||||||||
| 热电偶(F) |
 R  |
 |
||||||||||
| RTD/PT100(℃) |
 N  |
 |
||||||||||
| RTD/PT100(F) |
 S  |
 |
||||||||||
| 1~5V DC |
 A  |
 |
||||||||||
| 4~20mA DC |
 B  |
 |
||||||||||
|
 6  |
控制输出1 |
 |
 |
 |
||||||||
| 继电器接点输出 |
 |
 |
 A  |
|||||||||
| SSR/SSC驱动输出 |
 |
 |
 C  |
|||||||||
| 4~20mA DC输出 |
 |
 |
 E  |
|||||||||
|
 7  |
控制输出2 |
 |
 |
 |
 |
|||||||
| 无 |
 |
 |
 |
 Y  |
||||||||
| 继电器接点输出 注1 |
 |
 |
 |
 A  |
||||||||
| SSR/SSC驱动输出 注1 |
 |
 |
 |
 C  |
||||||||
| 4~20mA DC输出 注1 |
 |
 |
 |
 E  |
||||||||
| 再传输输出(4~20mA DC) |
 |
 |
 |
 R  |
||||||||
|
 8  |
版本号 |
 |
 |
 |
 |
 1  |
 -  |
|||||
|
 9  |
附加功能1 |
 |
 |
 |
 |
 |
 |
 |
||||
| 无报警 |
 |
 |
 |
 |
 |
 |
 0  |
|||||
| 1个报警 |
 |
 |
 |
 |
 |
 |
 8  |
|||||
| 加热器断路报警 注2 |
 |
 |
 |
 |
 |
 |
 2  |
|||||
| 1个报警+加热器断路报警 注2 |
 |
 |
 |
 |
 |
 |
 3  |
|||||
| 8段斜坡/保温程序 |
 |
 |
 |
 |
 |
 |
 4  |
|||||
| 1个报警+8段斜坡/保温程序 |
 |
 |
 |
 |
 |
 |
 5  |
|||||
| 加热器断路报警+8段斜坡/保温程序注2 |
 |
 |
 |
 |
 |
 |
 6  |
|||||
| 1个报警+加热器断路报警+8段斜坡/保温程序 注2 |
 |
 |
 |
 |
 |
 |
 7  |
|||||
| 两个报警 |
 |
 |
 |
 |
 |
 |
 F  |
|||||
| 两个报警+8段斜坡/保温 |
 |
 |
 |
 |
 |
 |
 G  |
|||||
| 2个报警+加热器断路报警+8段斜坡/保温程序 注2 |
 |
 |
 |
 |
 |
 |
 H  |
|||||
| 3个报警 |
 |
 |
 |
 |
 |
 |
 M  |
|||||
| 遥控设定 注2 |
 |
 |
 |
 |
 |
 |
 D  |
|||||
| 遥控设定+2个报警 注2 |
 |
 |
 |
 |
 |
 |
 P  |
|||||
|
 10  |
操作说明书 电源电压 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
||
| 无 100-240V |
 |
 |
 |
 |
 |
 |
 |
 N  |
 |
|||
|
 日文 100-240V  |
 |
 |
 |
 |
 |
 |
 |
 Y  |
 |
|||
| 英文 100-240V |
 |
 |
 |
 |
 |
 |
 |
 V  |
 |
|||
| 无 24VAC/24VDC |
 |
 |
 |
 |
 |
 |
 |
 C  |
 |
|||
| 日文 24VAC/24VDC |
 |
 |
 |
 |
 |
 |
 |
 A  |
 |
|||
| 英文 24VAC/24VDC |
 |
 |
 |
 |
 |
 |
 |
 B  |
 |
|||
|
 11 12 13  |
附加功能2 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
| 无 |
 |
 |
 |
 |
 |
 |
 |
 |
 0  |
 0  |
 0  | |
| RS485 (MODBUS)通讯 |
 |
 |
 |
 |
 |
 |
 |
 |
 M  |
 0  |
 0  | |
| RS485 (Z-ASC11)通讯 |
 |
 |
 |
 |
 |
 |
 |
 |
 N  |
 0  |
 0  | |
| 1点数字输入 |
 |
 |
 |
 |
 |
 |
 |
 |
 Q  |
 0  |
 0  | |
| 2点数字输入 注3 |
 |
 |
 |
 |
 |
 |
 |
 |
 T  |
 0  |
 0  | |
| RS485(MODBUS)通讯+1点数字输入 |
 |
 |
 |
 |
 |
 |
 |
 |
 V  |
 0  |
 0  | |
| RS485(Z-ASC11)通讯+1点数字输入 |
 |
 |
 |
 |
 |
 |
 |
 |
 W  |
 0  |
 0  | |
| 注1:输出4-20mA 不能与加热器断路报警一起选.(即选项9中的2、3、6、7、H) | ||||||||||||
| 注2:不能与RS485+1点数字输入一起选。(即选项11、12、13中的V00) | ||||||||||||
| 注3:若选择2点数字输入,输出2或加热器断路报警不能选。 | ||||||||||||
