一、概述

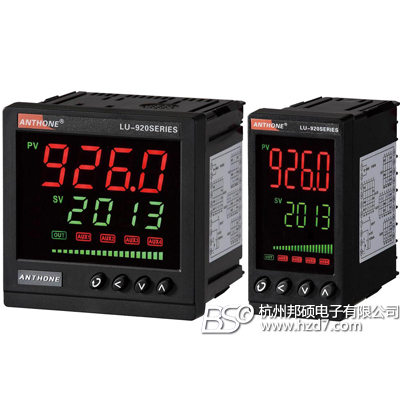

LU-924M智能测控仪表是一种采用全新设计理念的高性能、高可靠性智能型工业测量控制仪表。专为液位、压力、温度传感器及变送器配接构成各种量程和规格的液位、温度、压力测控系统而设计。广泛应用于化工、陶瓷、冶金、石化、热处理等行业。

主要特点：

采用先进的ARM处理器，处理速度快，接口部件简单，可靠性稳定性强。

包含了各种常用分度号的热电偶、热电阻、标准电压、标准电流等信号，快速准确的非线性校正算法，保证了数字化采样的精度。

独有的PV测控过程记忆功能，可设置1024点的测控过程记忆数据。记忆间隔1~60秒可调。用户可通过一键操作快速浏览，记忆数据根据浏览时间要求自动刷新。

丰富的报警输出，4组报警寄存器自由组合，自由定义到任意物理输出接口。

具有标准模拟量变送输出功能，变送数据源、变送类型、变送范围自由配置。

可选辅助第二路采样，配合报警源、变送源参数设置，可方便实现差值运算报警或差值运算变送功能。

双排4位数码管加20线光柱显示，人机交互操作，简单易用。

即插即用模块化结构，丰富的输出规格，适用于各种应用需要。

采用标准MODBUS通讯协议，通用性强，可靠性高。

抗干扰性能强，通过工业三级电磁兼容测试要求。

二、主要技术指标

输入规格及量程范围：

热电偶：S（-50~1768）、R（-50~1768）、B（250~1820）、K（-200~1372）、N（-200~1300）、E（-200~1000）、J（-200~1200）、T（-200~400）

热电阻：PT100（-200~800）、Cu50（-50~150）、Cu100（-50~150）、

标准毫伏信号：自定义0~100mV

标准电阻信号：自定义0~500欧姆

标准电压信号：0~10V、0~5V、1~5V、自定义0~10V

标准电流信号：4~20mA、0~10mA、自定义0~20mA

测量精度：0.2级（±0.2%FS±1个字）

冷端补偿：±1℃

采样分辨率：1℃或0.1℃

采样周期：0.5秒

断偶断阻超量程检测，显示5b

输出方式：继电器触点输出

0~10mA电流输出（负载能力<1000欧姆）

4~20mA电流输出（负载能力<500欧姆）

报警功能：4组报警寄存器，自由对应到各输出位置

          9种报警方式选择（单边回差上限报警、单边回差下限报警、双边回差的上限报警、双边回差的下限报警、正偏差报警、负偏差报警、正负偏差外报警、正负偏差内报警、故障报警）

电源电压：85~265VAC

整机功耗：小于4W

使用环境：温度-10~+60℃，湿度0~80RH%

三、外型及安装尺寸

A：外型尺寸（宽*高*深）：96*96*77

B：外型尺寸（宽*高*深）：48*96*77

C：外型尺寸（宽*高*深）：96*48*77

F：外型尺寸（宽*高*深）：72*72*74
