一、概述

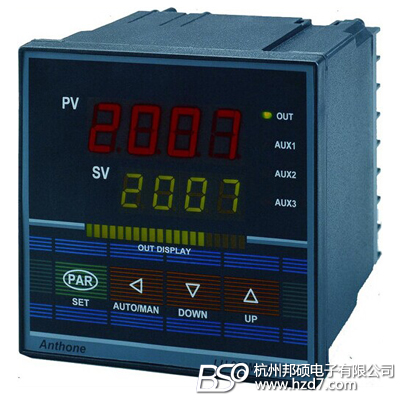

LU-906H智能温差控制器是智能型、高精度的数显控制器，仪表集多种输入型号、输出方式、控制方式于一机，采用模糊理论和传统PID控制相结合的控制方式进行控制，具有响应快、超调小、稳定精度高的优点。LU-906H智能温差控制器采用双四位LED数码显示，可同时显示两回路测量值。具有手动/自动无扰动切换及自整功能，具有上电软起动功能。

LU-906H智能温差控制器主要用于控制两个温度点的温差值，如空调系统中的冷冻水、冷却水的出水与回水的温差控制，使得不管系统的使用量如何变化，出水与回水的温差值为恒定，保证系统的供冷处于最佳状态，从而可达到节能效果。

二、技术参数

基本误差：±（0.2%F.S±1）个字
分辩力：1、0.1
显示：双四位LED数码管+光柱显示
输入规格：K、S、B、T、E、J、Wre325、N
Pt100、Cu50、Cu100
0-10mA、4-20 mA
0-5V、1-5V
特殊输入：R、Wre526、mV、其它
输出模块规格：
J1：继电器输出（阻性250VAC/3A常开+常闭）
J2：继电器输出（阻性250VAC/0.8A常开）
T：固态继电器触发输出（12V/40mA）
T1：单路可控硅过零触发输出
T2：两路可控硅过零触发输出
I1：控制电流输出（为0 -10mA/4-20mA）
I2：电流变送输出（为0 -10mA/4-20mA）
V1：DC12V/50mA馈电模块
V2：DC24V/50 mA馈电模块
V3：DC5 V/50 mA馈电模块
V5：控制/变送电压（0-5V或0-10 V）
R：RS232通讯模块
S：RS485通讯模块
C1：单相可控硅移相触发
C3：三相三线可控硅移相触发
C4：三相四线可控硅移相触发
热电偶冷端补偿误差：±1°C
断偶或超量程：显示符号Sb
采样周期：0.5秒
电源电压：85~264VAC
功耗：4W

三、外形及开口尺寸(宽×高×深) 单位：mm

A型：96×96×105 开口：92×92
B型：48×96×105 开口：45×92
C型：96×48×105 开口：92×45
D型：160×80×105 开口：152×76
E型：80×160×105 开口：76×152
