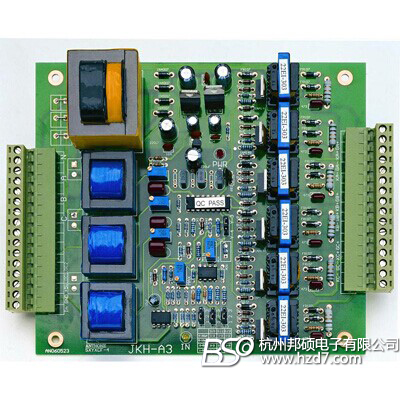

安东电子ANTHONE三相移相触发板JKH-A3

产品编号:15192-475

产品型号:JKH-A3

市场价格:0元/台

批发价格:0元/台

更新时间:2014.07.15

浏览次数:

详细信息

一、概述

本控制板由德国西门子公司生产的集成触发电路、运算放大器、脉冲变压器等单元组成。可以与各种自动化仪表配套使用,对仪表干扰,也可以外接电位器手动控制,广泛用于负载要求连续平滑调节,控制精度要求较高或不允许大电流冲击的控制系统.如交直流电机调速,调压,充电等.用户使用时,可接入普通晶闸管或双向晶闸管,主要用于三相纯阻性负载、三相感性负载或三相变压器原边控制,也可用于三相全桥全控整流,具有触发可靠,工作稳定,使用灵活的优点。

二、性能特点

1、 输入电源:电源及三相同步变压器采用一体化的变压器,输入380VAC±10%,50Hz
2、 触发脉冲采用脉冲列,移相范围≥177度,特别适应感性负载。
3、 输出脉冲不均衡度≤1度,触发功率大,最大可触发KP1500A的晶闸管。
4、 软起动功能:开机时,输出电压逐渐达到设定值(到达最大输出值约20S),避免大电流冲击。(软起动时间可根据用户需要定制)
5、 封锁功能:控制板带有事件或故障封锁,如开炉门时,可以封锁脉冲,使主回路的可控硅完全处于关断状态,解除封锁时,也具备软起动功能。
6、 配有手动电位器(5K-10K)调节和与仪表输出信号相连的自动调节工作方式,自动化仪表输出信号可为标准电流信号(0-10mA或4-20mA),也可为标准电压信号(0-5V或1-5V),只需根据板上的指示,进行相应的跳线即可实现不同输入信号的切换。如仪表输出其他信号,定货时请说明。
7、 外形尺寸:167mm(长)×148mm(宽)×60mm(高)
