一、概述

A、主要功能与特点

● 纯数字化调整

● “输入-输出-电源”三者磁隔离

● 将直流输入信号转换成隔离的标准过程信号

● 带电源显示灯

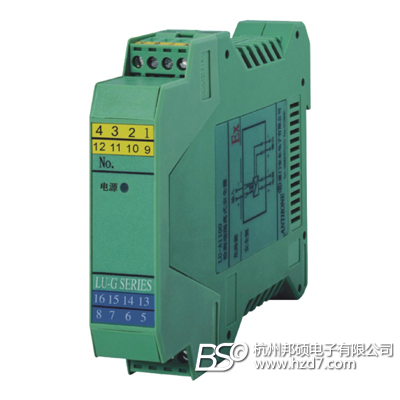

● 卡装式构造的信号隔离处理器

二、技术指标

● 输入参数

输入电流

输入范围：4~20mA

输入电阻：内置输入电阻器100Ω

输入电压

输入范围：1~5V

输入电阻：≥500KΩ

● 输出参数

输出电流时

输出范围： 4~20mA（占用隔离器电源 ）

           4~20mA（外供24VDC电源 ）

             允许负载：≤500Ω

输出电压时  输出范围：1~5V

             允许负载：≥10KΩ

● 环境参数

供 电 电 源：DC24V±10%

 纹波系数10%P-P 以下约2W

使用温度范围：-5 ~ +55 ℃

使用湿度范围：0~90%RH （无冷凝）

● 综合技术参数

标准精度：±0.2%

温度系数：±0.015%/℃

响应时间：≤0.5S（0→90%）

电源电压变动的影响：±0.1%/允许电压范围

绝缘电阻：输入—输出—电源之间

          100MΩ以上/DC 500V

隔离强度：输入-输出-电源- 接地之间

          DC 1500V  1 分钟（直流电源）

AC 1500V  1 分钟（交流电源）

 负载电阻变化的影响：±0.1%/250Ω

上电稳定时间：≤3s
