UG30系列

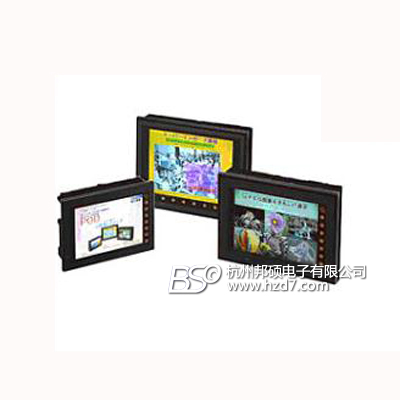

UG30系列是可进行32768种颜色显示的色彩鲜艳的POD特点
● 可应对32768种颜色显示可应对32768种颜色显示，显示效果和照片一样。
| 主要内容 |
●AV功能充实
·录像输入功能（选件单元、高功能产品）
具有丰富的功能，录像画面的超级输入功能可让录像画面透过开关显示，连接4台录像机可同时进行4个频道显示，超级输入功能可进行16分画面连续静止显示。
·模拟RGB输入输出功能（选件单元、限于高功能产品）
·声音WAV文件播放功能（选件单元、限于高功能产品）
●可标准应对存储卡（CF）
·数据录入功能、可读数据储存功能
可将PLC的各种数据存放到CF卡中。可用CSV格式在电脑上操作。
·各种文件的保存功能
录像画面的间隔慢放数据或UG30画面可作为JPEG文件保存。而且也可进行BMP文件或WAV文件的保存。
·上载或下载画面数据
·多语言切换功能
在CF卡中存放各国的文字字体，可进行8种语言的多语言切换显示。
●网络功能齐全
·标准配备Ethernet功能（高功能产品）
·WebServer功能（高功能产品）
可将CF卡中存放的HTML文件在LAN上的电脑的显示器中显示。 可对PLC等的数据进行远程监控。
·E-mail送信功能（高功能产品）
UG30可将机械等的异常情况经由LAN上的邮件主机发送到手提电话上。
●其他各种丰富的功能
·PLC2Way功能
UG30可同时连接同一厂家的不同型号的PLC或不同厂家的2台PLC，可充当PLC之间的通道。
·强化动画功能
对事先登录的BMP文件进行动作设定，即可自动完成动画功能。
·对应二次元代码
·亮度调整功能
·壁纸功能
|
| ■规格 |
|
系列 |
UG530 |
|
UG430 |
|
|
|
|
型号 |
UG530H-VH |
UG530H-VS |
UG430H-VH |
UG430H-VS |
UG430H-TH |
UG430H-TS |
|
类型 |
高功能型 |
标准型 |
高功能型 |
标准型 |
高功能型 |
标准型 |
|
PLC 通信 |
RS-232C，RS-422/485 1ch（可在编辑软件上选择） |
|
打印机 |
以xxx为标准，对应条形码打印机 |
|
CF卡 |
标准配置1个槽（基于Compact FLASH规格） |
|
Ethernet |
标准对应10BASE-T |
选件通信单元 |
标准对应10BASE-T |
选件通信单元 |
标准对应10BASE-T |
选件通信单元 |
|
时钟功能 |
|
|
|
|
|
|
|
录像输入 |
选件 |
无此功能 |
|
无此功能 |
|
无此功能 |
|
RGB输入 |
选件 |
无此功能 |
|
无此功能 |
|
无此功能 |
|
RGB输出 |
选件 |
无此功能 |
|
无此功能 |
|
无此功能 |
|
声音输入 |
选件 |
无此功能 |
|
无此功能 |
|
无此功能 |
|
扩展存储盒 |
选件 |
|
通信单元 |
选件 |
|
I/O单元 |
选件 | |
| ■性能规格 |
|
系列 |
UG330 |
|
型号 |
UG330H-VH |
UG330H-VS |
UG330H-SS |
|
类型 |
高功能型 |
标准类型 |
|
PLC 通信 |
RS-232C，RS-422/485 1ch（可在编辑软件上选择） |
|
打印机 |
以xxx为标准，对应条形码打印机 |
|
CF卡 |
标准配置1个槽（基于Compact FLASH规格） |
|
Ethernet |
标准对应10BASE-T |
选件通信单元 |
选件通信单元 |
|
时钟功能 |
有 |
|
录像输入 |
选件 |
无此功能 |
无此功能 |
|
RGB输入 |
选件 |
无此功能 |
无此功能 |
|
RGB输出 |
选件 |
无此功能 |
无此功能 |
|
声音输入 |
选件 |
无此功能 |
无此功能 |
|
扩展存储盒 |
选件 |
|
通信单元 |
选件 |
|
I/O单元 |
选件 | |
| ■一般规格 |
|
系列 |
UG530 |
|
UG430 |
|
|
|
|
型号 |
UG530H-VH |
UG530H-VS |
UG430H-VH |
UG430H-VS |
UG430H-TH |
UG430H-TS |
|
类型 |
高功能型 |
标准型 |
高功能型 |
标准型 |
高功能型 |
标准型 |
|
PLC 通信 |
RS-232C，RS-422/485 1ch（可在编辑软件上选择） |
|
打印机 |
以xxx为标准，对应条形码打印机 |
|
CF卡 |
标准配置1个槽（基于Compact FLASH规格） |
|
Ethernet |
标准对应10BASE-T |
选件通信单元 |
标准对应10BASE-T |
选件通信单元 |
标准对应10BASE-T |
选件通信单元 |
|
时钟功能 |
|
|
|
|
|
|
|
录像输入 |
选件 |
无此功能 |
|
无此功能 |
|
无此功能 |
|
RGB输入 |
选件 |
无此功能 |
|
无此功能 |
|
无此功能 |
|
RGB输出 |
选件 |
无此功能 |
|
无此功能 |
|
无此功能 |
|
声音输入 |
选件 |
无此功能 |
|
无此功能 |
|
无此功能 |
|
扩展存储盒 |
选件 |
|
通信单元 |
选件 |
|
I/O单元 |
选件 | |
| ■显示部分规格 |
|
|
UG330H-SS |
UG330H-V |
UG430H-T |
UG430H-V |
UG530H-V |
|
显示元件 |
STN彩色LCD |
TFT彩色LCD |
|
有效显示
面积 |
7.7 |
8.4 |
10.4 |
12.1 |
|
显示颜色 |
128色+16色闪动 |
32768色+16色闪动 |
|
|
|
|
显示分辨率 |
640×480 |
800×600 |
640×480 |
800×600 |
|
点间距
W×H（mm） |
0.246×0.246 |
0.213×0.213 |
0.33×0.33 |
0.246×0.246 |
0.3075×0.3075 |
|
亮度（cd/㎡） |
200 |
350 |
350 |
280 |
350 |
|
辉度比 |
25:1 |
250:1 |
300:1 |
300:1 |
350:1 |
|
上下视角（°） |
+40、-30 |
+35、-55 |
+45、-55 |
+35、-45 |
+40、-45 |
|
左右视角（°） |
±50 |
±50 |
±70 |
±50 |
±55 |
|
背景灯 |
冷阴极管（可由用户更换） |
|
背景灯寿命*1 |
约40000h |
约50000h |
|
背景灯自动熄灭功能 |
常亮、任意设定 |
|
辉度调整 |
有*2 |
无 |
|
保护膜 |
材质：聚碳酸酯、0.3mm |
|
POWER指示灯 |
在通电状态下点亮 | |
*1在常温25℃、表面亮度为初始值的50%时。
*2用功能键调整。
■机型一览 |
|
分类 |
型号 |
规格 |
|
主机
UG530系列12.1型 |
UG530H-VS1 |
TFT彩色
液晶
SVGA |
|
AC100-200V |
|
|
|
UG530H-VH1 |
标准应对Ethernet
可安装选件单元 |
|
|
|
|
UG530H-VS4 |
|
DC24V |
◎ |
◎ |
|
UG530H-VH4 |
标准应对Ethernet
可安装选件单元 |
|
◎ |
◎ |
|
主机
UG430系列10.4型 |
UG430H-TS1 |
TFT彩色
液晶VGA
|
|
AC100-200V |
|
|
|
UG430H-TH1 |
标准应对Ethernet
可安装选件单元 |
|
|
|
|
UG430H-TS4 |
|
DC24V |
◎ |
◎ |
|
UG430H-TH4 |
标准应对Ethernet
可安装选件单元 |
|
◎ |
◎ |
|
UG430H-VS1 |
TFT彩色
液晶
SVGA
|
|
AC100-200V |
|
|
|
UG430H-VH1 |
标准应对Ethernet
可安装选件单元 |
|
|
|
|
UG430H-VS4 |
|
DC24V |
◎ |
◎ |
|
UG430H-VH4 |
标准应对Ethernet
可安装选件单元 |
|
◎ |
◎ |
|
主机
UG330系列TFT8.4，STN7.7型 |
UG330H-VS4 |
TFT彩色
液晶
SVGA
|
|
DC24V |
◎ |
◎ |
|
UG330H-VH4 |
标准应对Ethernet
可安装选件单元 |
|
◎ |
◎ |
|
UG330H-SS4 |
TFT彩色
液晶VGA |
|
|
◎ |
◎ | | |
