日本理化RKC CB100/400/500/700/900温控器
产品编号：19142-897
产品型号：CB100/400/500/700/900
市场价格：0元/台
批发价格：0元/台
更新时间：2011.01.04
浏览次数：
详细信息
产品简介：
本系列为新型温度控制器，能实施高精度控制且价格最为合理。
采用大型LED显示，适用于远距离读取数据，易于监视温度状态，标准机型均具有最新的自主校正功能，可以自动校正PID常数。
加热/制冷模式为数字通讯（RS-485），温度报警，加热器断线报警（3相加热器可用）控制环断线报警等功能可供选择。
主结构及功能
* 自主校正功能
* 大屏LED显示
* 加热/制冷控制﹡
* 数字通讯﹡
* 温度报警﹡
加热器断线报警﹡
控制环断线报警﹡ （﹡选购时指定）
产品用途：
适用于各种温度控制。
规格型号：
本系列为新型温度控制器，能实施高精度控制且价格最为合理。
采用大型LED显示，适用于远距离读取数据，易于监视温度状态，标准机型均具有最新的自主校正功能，可以自动校正PID常数。
加热/制冷模式为数字通讯（RS-485），温度报警，加热器断线报警（3相加热器可用）控制环断线报警等功能可供选择。
主结构及功能
* 自主校正功能
* 大屏LED显示
* 加热/制冷控制﹡
* 数字通讯﹡
* 温度报警﹡
加热器断线报警﹡
控制环断线报警﹡ （﹡选购时指定）
产品用途：
适用于各种温度控制。
规格型号：

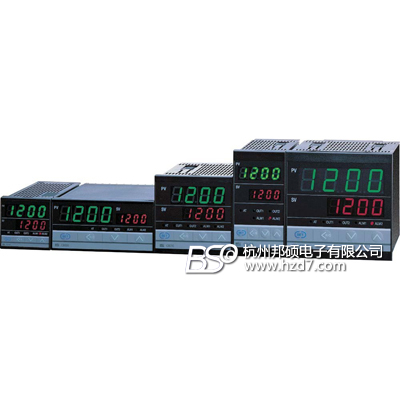

CB100 (48×48×100mm)
CB400 (48×96×100mm)
CB500 (96×48×100mm)
CB700 (72×72×100mm)
CB900 (96×96×100mm)
CB100产品说明
输入
a)热电耦（TC）K ,J, E ,T, R, S, B, U, L, N, PL2, W5He/W26Re
b)热电阻(RTD):Pt100 JPT100
c)电压输入：DCO-5V.DC1-5V.DCO-20mA*.DC4-20mA*
■需在输入端子间接250Ω的电阻
输入显示精度：+（设定值SV的0.3%+1位）
输入范围：参照输入范围表
采样周期：0.5sec
过程值偏置
-1999-9999℃[﹡F ]或-199.9-999.9℃[﹡F ](温度输入)
+全量程（电压/电流输入）全量
设定范围
a) 设定值（SV）:同等温度范围值
b) 加热侧比例带（P）：1-量程或0.1-量程（温度输入）*1量程的0.1-100%（电压输入）
c) 制冷侧比例带（PC）:加热侧比例带1-1000%
d) 积分时间（I）：1-3600sec*2
e) 微分时间（D）：1-3600sec*3
f) 限制积分动作生效范围（ARW）：比例带的1-100%*4
g) 加热侧比例周期1-100sec*5
h) 制冷侧比例周期1-100sec*6
i) 不感带-10°—10或-10.0 —+10℃[*F](温度输入)
量程的-10—+10.0%(电压/电流输入)*7
*1.如果比例带设定为℃[﹡F ]即成ON—OFF动作
*2.如果积分时间设定为0sec,即成PD动作
*3.如果微分时间设定为0sec,即成PI动作
*4.如果限制积分动作生效范围设定为0%,D动作则成OFF
*5.电流输出时不需设定周期
*6.电流输出时不需设定周期
*7.如果不感带设定为负，则成重叠
控制动作
PID控制（ON—OFF.P.PI.PD控制）
a)自动演算功能（AT） 1、自调方式：限制周期法 2、 AT周期：3
b)自主校正 设定改变时，自主校正即建立
加热/制冷 PID控制动作除外
控制输出
a) 继电器接点输出：250VAC 3A（带负荷）1a连接 电气性：超过300000次，额定负荷
b) 电压脉冲输出：0—12VDC（负荷电阻：超过600Ω）
c) 电流输出：4-20maDC（负荷电阻：超过600Ω）
d) 闸流控制管驱动用触发器输出：零测法 中容量驱动
e) 闸流控制管输出：额定0.5A(环境温度低于40℃)
温度报警
b)热电阻(RTD):Pt100 JPT100
c)电压输入：DCO-5V.DC1-5V.DCO-20mA*.DC4-20mA*
■需在输入端子间接250Ω的电阻
输入显示精度：+（设定值SV的0.3%+1位）
输入范围：参照输入范围表
采样周期：0.5sec
过程值偏置
-1999-9999℃[﹡F ]或-199.9-999.9℃[﹡F ](温度输入)
+全量程（电压/电流输入）全量
设定范围
a) 设定值（SV）:同等温度范围值
b) 加热侧比例带（P）：1-量程或0.1-量程（温度输入）*1量程的0.1-100%（电压输入）
c) 制冷侧比例带（PC）:加热侧比例带1-1000%
d) 积分时间（I）：1-3600sec*2
e) 微分时间（D）：1-3600sec*3
f) 限制积分动作生效范围（ARW）：比例带的1-100%*4
g) 加热侧比例周期1-100sec*5
h) 制冷侧比例周期1-100sec*6
i) 不感带-10°—10或-10.0 —+10℃[*F](温度输入)
量程的-10—+10.0%(电压/电流输入)*7
*1.如果比例带设定为℃[﹡F ]即成ON—OFF动作
*2.如果积分时间设定为0sec,即成PD动作
*3.如果微分时间设定为0sec,即成PI动作
*4.如果限制积分动作生效范围设定为0%,D动作则成OFF
*5.电流输出时不需设定周期
*6.电流输出时不需设定周期
*7.如果不感带设定为负，则成重叠
控制动作
PID控制（ON—OFF.P.PI.PD控制）
a)自动演算功能（AT） 1、自调方式：限制周期法 2、 AT周期：3
b)自主校正 设定改变时，自主校正即建立
加热/制冷 PID控制动作除外
控制输出
a) 继电器接点输出：250VAC 3A（带负荷）1a连接 电气性：超过300000次，额定负荷
b) 电压脉冲输出：0—12VDC（负荷电阻：超过600Ω）
c) 电流输出：4-20maDC（负荷电阻：超过600Ω）
d) 闸流控制管驱动用触发器输出：零测法 中容量驱动
e) 闸流控制管输出：额定0.5A(环境温度低于40℃)
温度报警
报警点：双报警（分别设定）
报警种类：
偏差报警（上限，下限，上下限，范围内）
过程值输入报警（上限，下限）
设定值输入报警（上限，下限）
*可以选择待机机能（设定值报警除外）
控制环断线报警（LBA）
LBA设定时间：0.1—200.0min*不能设定为0.0min
LBA不感带：0—9999℃[﹡F ](温度输入)
0—量程(电压/电流输入)
*如果设定为0，LBA不动作。
加热器断线报警（HBA）
输入：电流检出器输出
（RKC指定型号 CTL-6-P-N CTL-12-S56-10L-N）
适用范围： CTL-6-P-N 0-30A
CTL-12-S56-10L-N 0-100A
报警输出
继电器接点输出：250VAC 1A（带负荷）La连接
■通断50000次以上.
■控制环断线报警输出需在ALM1或ALM2中选择其一
■当控制环断线报警被选定时，另一报警不能被设定为LBA
通讯功能（SCI）
接口标准：EIA RS-485
通讯协定：ANSI X3.28(1976)2.5A4
通讯方法：2线 半双向多站联接
同步方法：起始/停止同步
通讯速度：2400.4800.9600.19200BPS
起始位数：1
数据数位：7或8
检查奇偶：有或无 如“有”时：奇或偶
停止数位：1或2
最大联结点数：32点（地址设定0-99）
其他
断电影响：断电20ms或以下无影响，*断电20ms以下,返回初始状态
断电的数据保护：不消失性记忆素子支持数据
周围温度：0-50℃[32-122F]
周围湿度：45-85%RH
安装：嵌入盘面安装
重量：170g
报警种类：
偏差报警（上限，下限，上下限，范围内）
过程值输入报警（上限，下限）
设定值输入报警（上限，下限）
*可以选择待机机能（设定值报警除外）
控制环断线报警（LBA）
LBA设定时间：0.1—200.0min*不能设定为0.0min
LBA不感带：0—9999℃[﹡F ](温度输入)
0—量程(电压/电流输入)
*如果设定为0，LBA不动作。
加热器断线报警（HBA）
输入：电流检出器输出
（RKC指定型号 CTL-6-P-N CTL-12-S56-10L-N）
适用范围： CTL-6-P-N 0-30A
CTL-12-S56-10L-N 0-100A
报警输出
继电器接点输出：250VAC 1A（带负荷）La连接
■通断50000次以上.
■控制环断线报警输出需在ALM1或ALM2中选择其一
■当控制环断线报警被选定时，另一报警不能被设定为LBA
通讯功能（SCI）
接口标准：EIA RS-485
通讯协定：ANSI X3.28(1976)2.5A4
通讯方法：2线 半双向多站联接
同步方法：起始/停止同步
通讯速度：2400.4800.9600.19200BPS
起始位数：1
数据数位：7或8
检查奇偶：有或无 如“有”时：奇或偶
停止数位：1或2
最大联结点数：32点（地址设定0-99）
其他
断电影响：断电20ms或以下无影响，*断电20ms以下,返回初始状态
断电的数据保护：不消失性记忆素子支持数据
周围温度：0-50℃[32-122F]
周围湿度：45-85%RH
安装：嵌入盘面安装
重量：170g
