产品简介:
本系列为新型温度控制器,能实施高精度控制且价格最为合理。
采用大型LED显示,适用于远距离读取数据,易于监视温度状态,标准机型均具有最新的自主校正功能,可以自动校正PID常数。
加热/制冷模式为数字通讯(RS-485),温度报警,加热器断线报警(3相加热器可用)控制环断线报警等功能可供选择。
主结构及功能
* 自主校正功能
* 大屏LED显示
* 加热/制冷控制﹡
* 数字通讯﹡
* 温度报警﹡
加热器断线报警﹡
控制环断线报警﹡ (﹡选购时指定)
产品用途:
适用于各种温度控制。
规格型号:
本系列为新型温度控制器,能实施高精度控制且价格最为合理。
采用大型LED显示,适用于远距离读取数据,易于监视温度状态,标准机型均具有最新的自主校正功能,可以自动校正PID常数。
加热/制冷模式为数字通讯(RS-485),温度报警,加热器断线报警(3相加热器可用)控制环断线报警等功能可供选择。
主结构及功能
* 自主校正功能
* 大屏LED显示
* 加热/制冷控制﹡
* 数字通讯﹡
* 温度报警﹡
加热器断线报警﹡
控制环断线报警﹡ (﹡选购时指定)
产品用途:
适用于各种温度控制。
规格型号:

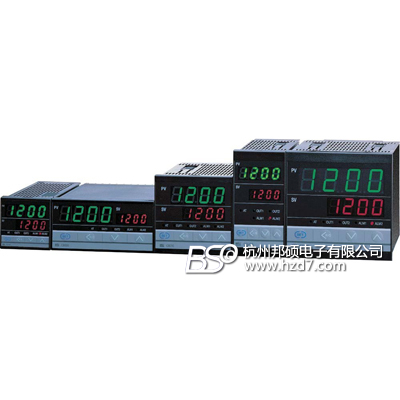

CB100 (48×48×100mm)
CB400 (48×96×100mm)
CB500 (96×48×100mm)
CB700 (72×72×100mm)
CB900 (96×96×100mm)
CB100产品说明
输入
a)热电耦(TC)K ,J, E ,T, R, S, B, U, L, N, PL2, W5He/W26Re
b)热电阻(RTD):Pt100 JPT100
c)电压输入:DCO-5V.DC1-5V.DCO-20mA*.DC4-20mA*
■需在输入端子间接250Ω的电阻
输入显示精度:+(设定值SV的0.3%+1位)
输入范围:参照输入范围表
采样周期:0.5sec
过程值偏置
-1999-9999℃[﹡F ]或-199.9-999.9℃[﹡F ](温度输入)
+全量程(电压/电流输入)全量
设定范围
a) 设定值(SV):同等温度范围值
b) 加热侧比例带(P):1-量程或0.1-量程(温度输入)*1量程的0.1-100%(电压输入)
c) 制冷侧比例带(PC):加热侧比例带1-1000%
d) 积分时间(I):1-3600sec*2
e) 微分时间(D):1-3600sec*3
f) 限制积分动作生效范围(ARW):比例带的1-100%*4
g) 加热侧比例周期1-100sec*5
h) 制冷侧比例周期1-100sec*6
i) 不感带-10°—10或-10.0 —+10℃[*F](温度输入)
量程的-10—+10.0%(电压/电流输入)*7
*1.如果比例带设定为℃[﹡F ]即成ON—OFF动作
*2.如果积分时间设定为0sec,即成PD动作
*3.如果微分时间设定为0sec,即成PI动作
*4.如果限制积分动作生效范围设定为0%,D动作则成OFF
*5.电流输出时不需设定周期
*6.电流输出时不需设定周期
*7.如果不感带设定为负,则成重叠
控制动作
PID控制(ON—OFF.P.PI.PD控制)
a)自动演算功能(AT) 1、自调方式:限制周期法 2、 AT周期:3
b)自主校正 设定改变时,自主校正即建立
加热/制冷 PID控制动作除外
控制输出
a) 继电器接点输出:250VAC 3A(带负荷)1a连接 电气性:超过300000次,额定负荷
b) 电压脉冲输出:0—12VDC(负荷电阻:超过600Ω)
c) 电流输出:4-20maDC(负荷电阻:超过600Ω)
d) 闸流控制管驱动用触发器输出:零测法 中容量驱动
e) 闸流控制管输出:额定0.5A(环境温度低于40℃)
温度报警
b)热电阻(RTD):Pt100 JPT100
c)电压输入:DCO-5V.DC1-5V.DCO-20mA*.DC4-20mA*
■需在输入端子间接250Ω的电阻
输入显示精度:+(设定值SV的0.3%+1位)
输入范围:参照输入范围表
采样周期:0.5sec
过程值偏置
-1999-9999℃[﹡F ]或-199.9-999.9℃[﹡F ](温度输入)
+全量程(电压/电流输入)全量
设定范围
a) 设定值(SV):同等温度范围值
b) 加热侧比例带(P):1-量程或0.1-量程(温度输入)*1量程的0.1-100%(电压输入)
c) 制冷侧比例带(PC):加热侧比例带1-1000%
d) 积分时间(I):1-3600sec*2
e) 微分时间(D):1-3600sec*3
f) 限制积分动作生效范围(ARW):比例带的1-100%*4
g) 加热侧比例周期1-100sec*5
h) 制冷侧比例周期1-100sec*6
i) 不感带-10°—10或-10.0 —+10℃[*F](温度输入)
量程的-10—+10.0%(电压/电流输入)*7
*1.如果比例带设定为℃[﹡F ]即成ON—OFF动作
*2.如果积分时间设定为0sec,即成PD动作
*3.如果微分时间设定为0sec,即成PI动作
*4.如果限制积分动作生效范围设定为0%,D动作则成OFF
*5.电流输出时不需设定周期
*6.电流输出时不需设定周期
*7.如果不感带设定为负,则成重叠
控制动作
PID控制(ON—OFF.P.PI.PD控制)
a)自动演算功能(AT) 1、自调方式:限制周期法 2、 AT周期:3
b)自主校正 设定改变时,自主校正即建立
加热/制冷 PID控制动作除外
控制输出
a) 继电器接点输出:250VAC 3A(带负荷)1a连接 电气性:超过300000次,额定负荷
b) 电压脉冲输出:0—12VDC(负荷电阻:超过600Ω)
c) 电流输出:4-20maDC(负荷电阻:超过600Ω)
d) 闸流控制管驱动用触发器输出:零测法 中容量驱动
e) 闸流控制管输出:额定0.5A(环境温度低于40℃)
温度报警
报警点:双报警(分别设定)
报警种类:
偏差报警(上限,下限,上下限,范围内)
过程值输入报警(上限,下限)
设定值输入报警(上限,下限)
*可以选择待机机能(设定值报警除外)
控制环断线报警(LBA)
LBA设定时间:0.1—200.0min*不能设定为0.0min
LBA不感带:0—9999℃[﹡F ](温度输入)
0—量程(电压/电流输入)
*如果设定为0,LBA不动作。
加热器断线报警(HBA)
输入:电流检出器输出
(RKC指定型号 CTL-6-P-N CTL-12-S56-10L-N)
适用范围: CTL-6-P-N 0-30A
CTL-12-S56-10L-N 0-100A
报警输出
继电器接点输出:250VAC 1A(带负荷)La连接
■通断50000次以上.
■控制环断线报警输出需在ALM1或ALM2中选择其一
■当控制环断线报警被选定时,另一报警不能被设定为LBA
通讯功能(SCI)
接口标准:EIA RS-485
通讯协定:ANSI X3.28(1976)2.5A4
通讯方法:2线 半双向多站联接
同步方法:起始/停止同步
通讯速度:2400.4800.9600.19200BPS
起始位数:1
数据数位:7或8
检查奇偶:有或无 如“有”时:奇或偶
停止数位:1或2
最大联结点数:32点(地址设定0-99)
其他
断电影响:断电20ms或以下无影响,*断电20ms以下,返回初始状态
断电的数据保护:不消失性记忆素子支持数据
周围温度:0-50℃[32-122F]
周围湿度:45-85%RH
安装:嵌入盘面安装
重量:170g
报警种类:
偏差报警(上限,下限,上下限,范围内)
过程值输入报警(上限,下限)
设定值输入报警(上限,下限)
*可以选择待机机能(设定值报警除外)
控制环断线报警(LBA)
LBA设定时间:0.1—200.0min*不能设定为0.0min
LBA不感带:0—9999℃[﹡F ](温度输入)
0—量程(电压/电流输入)
*如果设定为0,LBA不动作。
加热器断线报警(HBA)
输入:电流检出器输出
(RKC指定型号 CTL-6-P-N CTL-12-S56-10L-N)
适用范围: CTL-6-P-N 0-30A
CTL-12-S56-10L-N 0-100A
报警输出
继电器接点输出:250VAC 1A(带负荷)La连接
■通断50000次以上.
■控制环断线报警输出需在ALM1或ALM2中选择其一
■当控制环断线报警被选定时,另一报警不能被设定为LBA
通讯功能(SCI)
接口标准:EIA RS-485
通讯协定:ANSI X3.28(1976)2.5A4
通讯方法:2线 半双向多站联接
同步方法:起始/停止同步
通讯速度:2400.4800.9600.19200BPS
起始位数:1
数据数位:7或8
检查奇偶:有或无 如“有”时:奇或偶
停止数位:1或2
最大联结点数:32点(地址设定0-99)
其他
断电影响:断电20ms或以下无影响,*断电20ms以下,返回初始状态
断电的数据保护:不消失性记忆素子支持数据
周围温度:0-50℃[32-122F]
周围湿度:45-85%RH
安装:嵌入盘面安装
重量:170g
选型表
CB/CH/CD |
□ |
□□□ |
- |
□ |
□ |
* |
□ |
□ |
- |
□ |
□ |
控制方式
PID控制及自动演算 逆动作
PID控制及自动演算 正动作)
加热/制冷PID控制及自动演算,水冷*1
加热/制冷PID控制及自动演算,风冷*1 |
F
D
W
A |
|
|
|
|
|
|
|
|
|
|
输入 见输入表范围 |
□□□ |
|
|
|
|
|
|
|
|
| |
输出1
继电器接点输出
电压脉冲输出
电流输出
闸流控制管驱动用触发器输出
闸流控制管输出 |
|
M
V
8
G
T |
|
|
|
|
|
|
| ||
输出2
继电器点电输出
电压脉冲输出
电流输出
闸流控制管输出 |
|
M
V
8
T |
|
|
|
|
|
| |||
报警
第1报警 见第1报警表
第二报警 见第2报警表 |
|
□ |
□ |
|
|
| |||||
通讯
未提供
RS—485 |
|
N
5 |
| ||||||||
防水防尘功能
未提供
防水防尘 |
|
|
N
1 |
