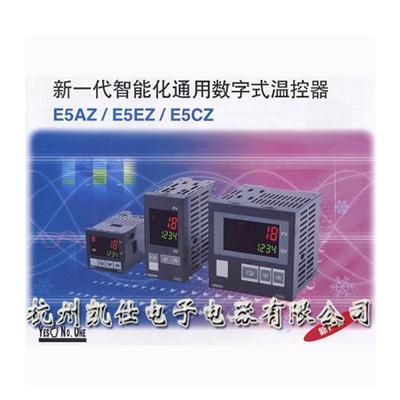

电子温控仪
产品编号：20048-141
产品型号：E5EZ
市场价格：0元/台
批发价格：0元/台
更新时间：2011.01.04
浏览次数：
详细信息
■额定值
■性能
| 电源电压 | 100 ～ 240VAC, 50/60Hz | |
| 电压范围 | 额定电源电压的85%～110% | |
| 功耗 | 10 W（10VA） | |
| 传感器输入 | 热电偶:K, J, T, E, L, U, N, R, S,B 铂电阻:Pt100,JPt100 非接触式温度传感器 :10～70℃, 60～120℃, 115～165℃, 160～260℃ 模拟信号输入:0～50mV | |
| 控制输出 | 继电器输出 | 单刀单掷，250VAC, 5A（阻性负载），电气寿命10万次 |
| 电压输出 | DC 12V+15%/-20% （PNP）, 最大负载电流 ：40mA,具有短路保护电路 | |
| 电流输出 | DC 4-20mA,负载 ：最大为600Ω , 分辨率 ：约2600 | |
| 报警输出 | 单刀单掷，250VAC, 2 A（阻性负载），电气寿命10万次 | |
| 控制方法 | 2自由度PID或ON/OFF控制 | |
| 设置方法 | 使用前面板按键数字设置 | |
| 显示方法 | 7段式数字显示和单灯指示灯 字符高度 ：PV: 15.0 mm；SV: 9.5 mm | |
| 其它功能 | 根据温控器型号 | |
| 环境温度 | -10～55℃（不结冰、凝露） | |
| 环境湿度 | 25%～85%（RH） | |
| 贮藏温度 | -25～65℃（不结冰、凝露） | |
| 显示精度 | 热电偶:最大（显示值的±0.5 %或±1℃,取较大的值）±1数字位（见注1）铂电阻 :最大（显示值的±0.5%或±1℃,取较大的值）±1数字位 模拟输入:最大±0.5%FS±1数字位 电流变换器输入:最大±5%FS±1数字位 |
| 滞后 | 0.1～999.9℃（以0.1 ℃为单位） |
| 比例带宽(P) | 0.1～999.9℃（以0.1 ℃为单位） |
| 积分时间(I) | 0 ～3999 s（以1s为单位） |
| 微分时间(D) | 0 ～3999 s（以1s为单位） |
| 控制周期 | 1～99 s（以1s为单位） |
| 手动重置值 | 0.0% ～100.0%（以0.1%为单位） |
| 报警设置范围 | -1999～9999（小数点位置取决于输入类型） |
| 采样周期 | 500 ms |
| 绝缘电阻 | 至少20MΩ （500 VDC） |
| 绝缘强度 | 2000VAC,50或60Hz, 1min（在不同的充电端） |
| 抗振性(误动作) | 10～55Hz, 20m/s2, X, Y和Z方向上，各10 min |
| 抗冲击(误动作) | 100m/s2在3个轴的6个方向上各3次 |
| 重量 | 约310g/附件约100g |
| 存贮保护 | EEPROM（断电保存存贮）（写次数 ：10万次） |
| 电磁兼容性 | 辐射:EN55011（GB/T 6113.1,2）1组A类 传导:EN55011（GB/T 6113.1,2）1组A类（见注2）静电放电:IEC61000-4-2（GB/T 17626.2）4kV触点放电（系列2） 8kV空气放电（系列3）射频电磁场辐射抗扰:IEC61000-4-3（GB/T 17626.3）:10V/m, 80MHz-1GHz（系列）射频场感应的传导干扰:IEC61000-4-6（GB/T 17626.6）:10V(0.15-80MHz)（系列3）浪涌（冲击）;IEC61000-4-5（GB/T 17626.5）:2kV电源线（系列3）2kVI/O信号线（系列4） |
| 符合标准(即将取得) | UL61010C-1,CSA C22.2 No.1010.1 符合EN61326,EN61010-1(IEC61010-1) |
注1.在-100℃或更低温度下的F(-200～1300℃)T和N类型热电偶以及任何温度范围中的U和L类型
热电偶的显示精度，为±2℃±1 最大数字值。在400℃或更低温度下的B类型热电偶的显示精度不受限制。
在200℃或更低温度下的R和S类型热电偶的显示精度为±3℃±1最大数字值。
注2.对于E5□Z-□3□03的产品，为了满足EN61326 CLASS A中传导妨害规格值，
在设备K3SC和控制器之间的通信线加上磁环（TDK：ZAT1730-0730）
