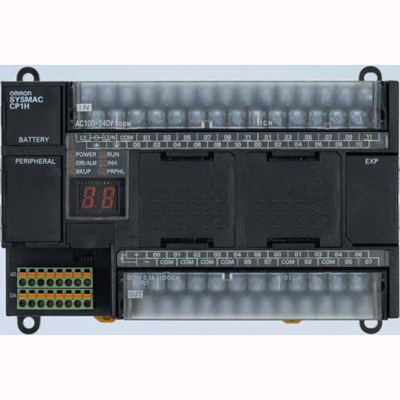

小型高功能PLC
产品编号：202743-910
产品型号：CP1H
市场价格：0元/个
批发价格：0元/个
更新时间：2011.01.04
浏览次数：
详细信息
1.基本性能
1-1处理速度：基本指令0.1μs；特殊指令0.3μs
1-2 I/O容量： 最多7个扩展单元，开关量最大320点，模拟量最大37路
1-3程序容量：20K步
1-4数据容量：32K字
1-5机型类别：本体40点，24点输入，16点输出，继电器输出或晶体管输出可选
2.特殊功能
2-1 4轴脉冲输出：100kHz×2和30 kHz×2（X型和XA型），最大1MHz（Y型）
2-2 4轴高速计数：单向100kHz或相位差50 kHz×4（X型和XA型），最大1MHz（Y型）
2-3 内置模拟量： 4输入，2输出（XA型）
3.通信功能
3-1通信接口：最大2个串行通信口（RS-232A或RS-422/485任选）
本体附带一个USB编程端口
3-2通信功能：上位链接、无协议通信、NT链接（1:N）、串行网关功能、串行PLC链接功能、
Modbus-RTU简易主站
4.其他功能
4-1模拟量输入手动设定
4-2 2位7段码发光二极管显示故障信息
4-3支持欧姆龙中型机CJ1系列高功能模块（最大2块）
4-4支持FB/ST编程，可以利用欧姆龙的Smart FB库，与CJ1/CS1系列程序统一，可以互换。
额定值/性能
一般规格
■性能规格
※ CJ高功能I/O、CJ CPU总线单元的存储区与CJ系列是一样的分配。具体请见CJ样本（编号P052-CN5-05）。
1-1处理速度：基本指令0.1μs；特殊指令0.3μs
1-2 I/O容量： 最多7个扩展单元，开关量最大320点，模拟量最大37路
1-3程序容量：20K步
1-4数据容量：32K字
1-5机型类别：本体40点，24点输入，16点输出，继电器输出或晶体管输出可选
2.特殊功能
2-1 4轴脉冲输出：100kHz×2和30 kHz×2（X型和XA型），最大1MHz（Y型）
2-2 4轴高速计数：单向100kHz或相位差50 kHz×4（X型和XA型），最大1MHz（Y型）
2-3 内置模拟量： 4输入，2输出（XA型）
3.通信功能
3-1通信接口：最大2个串行通信口（RS-232A或RS-422/485任选）
本体附带一个USB编程端口
3-2通信功能：上位链接、无协议通信、NT链接（1:N）、串行网关功能、串行PLC链接功能、
Modbus-RTU简易主站
4.其他功能
4-1模拟量输入手动设定
4-2 2位7段码发光二极管显示故障信息
4-3支持欧姆龙中型机CJ1系列高功能模块（最大2块）
4-4支持FB/ST编程，可以利用欧姆龙的Smart FB库，与CJ1/CS1系列程序统一，可以互换。
额定值/性能
一般规格
| 项目 | AC电源型 CP1H-□□□-A | DC电源型 CP1H-□□□-D |
| 电源电压 | AC100～240V 50/60Hz | DC24V |
| 允许电源电压 | AC85～264V | DC 20.4～26.4V (对于四个或以上的扩展单元为21.6～26.4 VDC ) |
| 消耗电力 | 100VA以下 | 50W以下 |
| 浪涌电流 | 20A以下(AC100～120V) | 40A以下(AC200～240V) 30A以下, 20 ms 以下 |
| 外部电源 | DC24V 300mA | 无 |
| 绝缘电阻 | AC外部端子与GR端子间 20MΩ以上(500VDC) | DC外部端子与GR端子间 20MΩ以上(500VDC) |
| 耐电压 | AC外部端子与GR端子间 AC2300V 50/60Hz 1分钟 漏电流5mA以下 | DC外部端子与GR端子间 AC1000V 50/60Hz 1分钟 漏电流5mA以下 |
| 抗干扰性 | IEC61000-4-4标准 2kV(电源线) | |
| 抗震动 | JIS C0041标准 10～57Hz 振幅0.075mm 57～150Hz 加速度9.8m/s2 X、 Y、 Z各方向80分钟(时间8分钟×次数10次=合计80分) | |
| 抗冲击 | JIS C0041标准 147m/s2 X、 Y、 Z各方向3次 | |
| 使用环境温度 | 0～55℃ | |
| 使用环境湿度 | 10～90％RH(不结露) | |
| 使用环境 | 无腐蚀性气体 | |
| 保存环境温度 | -20～75℃(电池除外) | |
| 电源保持时间 | 10ms以上 | 2ms以上 |
| 外形尺寸 | 150mm(W)× 90mm(H)× 85mm(D) | |
| 质量 | 740g以下 | 590g以下 |
| 项目 | CP1H-XA型CP1H-XA□□□-□ | CP1H-X型 CP1H-X□□□-□ | CP1H-Y型 CP1H-Y□□□-□ | |
| 控制方式 | 存储程序方式 | |||
| 输入输出控制方式 | 循环扫描方式和每次处理方式并用 | |||
| 程序语言 | 梯形图方式 | |||
| 功能块 | 功能块定义最大数128，瞬时最大数256 功能块定义内可以使用语言：梯形图、结构文本(ST) | |||
| 指令长度 | 1～7步/1指令 | |||
| 指令种类 | 约400种类(FUN No.为3位) | |||
| 指令执行时间 | 基本指令 ： 0.10μs～ 应用指令： 0.15μs～ | |||
| 共同处理时间 | 0.7ms | |||
| 程序容量 | 20K步 | |||
| 任务数 | 288个(循环执行任务32个、中断任务256个) 定时中断任务 1个(中断任务No.2固定) 输入中断任务 8个(中断任务No.140～147固定) 高速计数器中断任务256个(中断任务号0～255) ※Y型为6个 | |||
| 子程序号码最大值 | 256 | |||
| 跨跳号码最大值 | 256 | |||
| I/O 通道 区※ | 输入继电器 | 1600点(100CH) 0000.00～0099.15(CPU单元输入24点分配为 0000.00～0000.11、 0001.00～0001.11) | ||
| 输出继电器 | 1600点(100CH) 0000.00～0099.15(CPU单元输入16点分配为 0000.00～0000.07、 0001.00～0001.07) | |||
| 内藏模拟量输入 | 0200～0203CH | －－ | ||
| 内藏模拟量输出 | 0210～0211CH | －－ | ||
| 串行PLC链接继电器 | 1440点(90字) 3100.00～3189.15(3100～3189CH) | |||
| 内部辅助继电器 | 8192点(512字)W000.00～W511.15 （W000～W511） I/O通道 37504位(2344CH)3800.00～6143.15(3800～6143CH) 等 | |||
| 暂时记忆继电器 | 16点 TR0～TR15 | |||
| 保持继电器 | 8192点(512字) H000.00～H511.15 (H000～H511) | |||
| 特殊辅助继电器 | 读出专用(写入禁止) 7168位(448字) A000.00～A447.15(A000～A447) 可读出/写入 8192位(512字) A448.00～A959.15(A448～A959) | |||
| 定时器4096位 | T0000～T4095 | |||
| 计数器4096位 | C0000～C4095 | |||
| 数据存储 ※ | 32K字 D00000～D32767 | |||
| 数据寄存器 | 16点(16位) DR0～15 | |||
| 索引寄存器 | 16点(32位) IR0～15 | |||
| 任务图 | 32个(32位) TK0000～TK0031 | |||
| 追踪存储 | 4000字（追踪对象数据最大(31接点、6CH) 时500抽样） | |||
| 内存盒 | 可以安装专用内存盒(CP1W-ME05M) ※程序数据的备份/自动反馈用途 | |||
| 时钟功能 | 精度:月差-3.5分～＋0.5分(环境温度55℃)、 -1.5分～＋1.5分(环境温度25℃)、 -3分～＋1分(环境温度0℃) | |||
| 通信功能 | 内藏并联端口(USB1.1)×1 ： 仅限连接支持软件 最多可安装2个串行通信可选端口 | |||
| 内存备份 | 闪存:用户程序、参数(PC系统设定等)、指令注释、整个DM区都可保存至闪存。电池备份:保持继电器、数据存储、计数器(标志·当前值) | |||
| 电池寿命 | 25℃下5年(更换电池应使用制造日期2年内的电池) | |||
