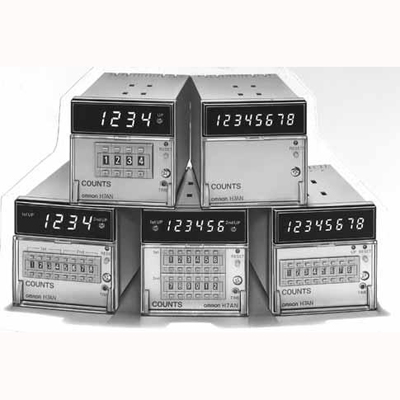

电子计数器
产品编号：203758-141
产品型号：H7AN
市场价格：0元/台
批发价格：0元/台
更新时间：2011.01.04
浏览次数：
详细信息
DIN72×72mm最热销的计数器
• 采用设定操作简单的拨码开关。
• 便于维修保养的抽出式结构。
• 备有2位、4位、6位、8位的产品。
• 总和计数器也系列化。
• 标准品通过UL、CSA标准认证。
额定值
| 电源电压 | •AC100～240V 50/60Hz •AC24V/DC12～24V（脉动含有率20％以下） |
| 容许电压变动范围 | 额定电源电压的85～110％ |
| 消耗功率 | 约10VA（AC100V时）约5W（DC24V时） |
| CP1、CP2计数器输入的最高计数速度 | 2位：仅30Hz 4位：30/3kHz（C P动作或者相位差输入）30/5kHz（除去C P动作及相位差输入） 6位、8位：30/3k/5kHz（8位型UP/DOWN A～F输入为30/3kHz） 最小信号宽度（ON/OFF比1:1）30Hz：16.7ms 3kHz：0.17ms「H」：DC+5～+30V 5kHz：0.1ms 「L」：DC0～+2V |
| 复位 | 电源复位 ：复位信号时间的最小值0.5s，接通电源之后的复位时间0.05s 外部复位、手动复位：复位信号时间的最小值0.02s 复位信号完毕后的 复位时间0.05s自动复位 * 2 |
| 控制输出 | 接点：AC250V3A 阻性负载（cosφ＝1）最小适用负载DC5V10mA（P水准， 参考值）晶体管：输出电阻1.5kΩ开关容量 DC30V max.100mA max |
| 最小适用负载 | 5V 10mA（P水准参考值） |
| 外部供给电源 | DC12V±10% 80mA（脉动5％以下） |
| 使用环境温度 | －10～＋55℃（不结冰、凝露） |
| 保存温度 | －25～＋65℃（不结冰、凝露） |
| 使用环境湿度 | 35～85% |
| 外包装 | 浅灰色（迈歇尔5Y7/1） |
性能
| 绝缘电阻 | 100MΩ以上（DC500V兆欧表） （导电部端子和裸露的非充电金属部之间、非连续接点之间） | |
| 耐电压 | AC2,000V 50/60Hz 1min（导电部端子和裸露的非充电金属部之间） AC750V 50/60Hz 1min（非连续接点） | |
| 脉冲电压 | 6kV（操作电源端子之间）6kV（导电部端子和裸露的非充电金属部之间） | |
| 耐干扰 | 用干扰模拟装置发生的方形波干扰 ±2 kV（操作电源端子之间） ±500V（输入端子之间） | |
| 振动 | 耐久 | 10～55Hz 单振幅0.375mm 3方向 各2h |
| 误动作 | 10～55Hz 单振幅0.25mm 3方向 各10min | |
| 冲击 | 耐久 | 300m/s2 6方向 各3次 |
| 误动作 | 100m/s2 6方向 各2次 | |
| 寿命 | 机械 | 1,000万次以上 |
| 寿命 | 10万次以上（AC250V 3A阻性负载） | |
| 重量 | 约360g | |
| 获得规格 | 详细情况请参见规格认证机型一览表（后-42～后-66页）。 | |
