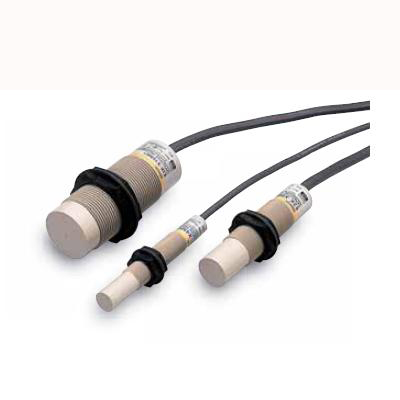

接近传感器
产品编号：214641-581
产品型号：E2K-X
市场价格：0元/个
批发价格：0元/个
更新时间：2011.01.04
浏览次数：
详细信息
可检测非金属物体通用螺纹安装型。
额定值 / 性能
| 项目 型号 | E2K-X4ME□、 E2K-X4MY□ |
E2K-X8ME□、 E2K-X8MY□ |
E2K-X15ME□、 E2K-X15MY□ | |
| 检测距离 | 4mm±10％ | 8mm±10％ | 15mm±10％ | |
| 设定距离 *1 | 0～2.8mm | 0～5.6mm | 0～10mm | |
| 应差距离 | 检测距离的4～20％ | |||
| 检测物体 | 导体及电介质体 | |||
| 标准检测物体 | 接地金属板 50×50×1mm | |||
| 应答频率 | E型： 100Hz、Y型： 10Hz | |||
| 电源电压* 2 （使用电压范围） |
E型：DC12～24V(DC10～30V) Y型：AC100～220V(AC90～250V) | |||
| 消耗电流 | E型： 15mA以下 | |||
| 泄漏电流 | Y型： 2.2mA以下 请参阅→925页 | |||
| 控制输出 | 开关容量 | E型： 200mA以下 * 2 Y型： 10～200mA | ||
| 残留电压 | E型： 1V以下（负载电流200mA、导线长2m时） Y型： 详情请参照「特性数据」→925页 | |||
| 显示灯 | E型： 检测显示（红色） Y型： 动作显示（红色） | |||
| 动作状态（检测物体接近时） | E1、Y1型： NO E2、Y2型： NC 详情请参照「输入输出段回路图」的时间图表→925页 | |||
| 保护回路 | E型： 逆接保护、浪涌吸收、Y型： 浪涌吸收 | |||
| 周围环境温度 | 动作时、保存时：各-25～+70℃ （不结冰、结露） | 动作时、保存时：各-10～+55℃ （不结冰、结露） | ||
| 周围环境湿度 | 动作时、保存时：各35～95％RH （不结露） | |||
| 温度的影响 | 使用温度范围内+23℃时检测距离的±20％以下 | |||
| 电压的影响 | E型： ±20％额定电源电压的范围内、额定电源电压时检测距离的±2％以下 Y型： ±10％额定电源电压的范围内、额定电源电压时检测距离的±2％以下 | |||
| 绝缘电阻 | 50MΩ以上（DC500V兆欧表） 充电部与外壳间 | |||
| 耐电压 | E型： AC1,000V 50/60Hz 1min 充电部与外壳间 Y型：AC2,000V 50/60Hz 1min 充电部与外壳间 | |||
| 振动（耐久） | 10～55Hz 双振幅 1.5mm X、Y、Z各方向 2h | |||
| 冲击（耐久） | 500m/s2 X、Y、Z各方向 3次 | |||
| 保护结构 | IEC规格 IP66 〔JEM规格 IP66g （耐水、耐油型） | |||
| 连接方式 | 导线引出式（标准导线长2m） | |||
| 质量（捆包状态） | 约65g | 约145g | 约205g | |
| 材质 | 外壳 | 耐热 ABS | ||
| 检测面 | ||||
| 紧固螺母 | 聚缩醛 | |||
| 附属品 | 专用安装工具、使用说明书 | 使用说明书 | ||
*2. E型（直流开关型）可使用DC24V±20％ （平均值）的全波整流电源。
