小型封装开关

产品编号:22955-508

产品型号:SHL

市场价格:0元/个

批发价格:0元/个

更新时间:2011.01.04

浏览次数:

详细信息

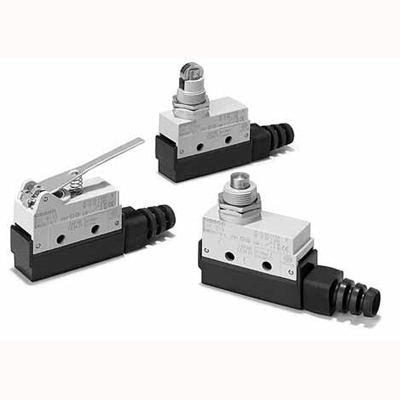

SHL:小型密封开关
小型凡用横式,微小负载型开关
● EN (TüV)、UL、CSA之安全规格
● 采用牢固精密的锌合金和使用寿命长的螺丝弹簧方式开关
● 体积超小,环境变化较大时最适合单独使用的微动开关
● 只要更换端子保护罩,即可从左侧或右侧引出电缆
● 符合JIS防浸性,IEC67之保护密封性。(如果常时有油水喷溅到,请使用铸模(MOLD)型式)

额定值/性能/功能


■性能 (SHL-W155的场合)

 保护结构 *1  IP67(EN60947-5-1)
 寿命*  机械  1,000万次以上
 电气  50万次以上
 容许操作速度  0.1mm~0.5m/s
 容许操作频率  机械  120次/min
 电气  30次/min
 额定频率  50/60Hz
 绝缘电阻  100MΩ以上(DC 500V兆欧表)
 接触电阻(初始值)  15mΩ以下(初期值)
 耐压  同极端子间  AC1,000V 50/60Hz 1min
 带电金属部与地线间  AC2,000V 50/60Hz 1min/Uimp 2.5kV(EN60947-5-1)
 各端子与不带电金属部间  AC2,000V 50/60Hz 1min/Uimp 2.5kV(EN60947-5-1)
 额定绝缘电压(Ui)  150V(EN60947-5-1)
 闭路时的反向感应电压  1,000VAC max. 300V DC max. (EN60947-5-1)
 污染度(使用环境)  污染度3(EN60947-5-1)
 短路保护装置  10A保险丝 gG或gI(IEC269)
 有条件短路电流  100A(EN60947-5-1)
 额定密闭热电流(I the)  5A(EN60947-5-1)
 触电保护等级  Class Ⅱ(双重绝缘,不需要接地)
 闭路时反向电压  1,000VAC max. 300V DC max. (EN60947-5-1)
 振动  误动作  10~55Hz 双振幅1.5mm
 冲击  耐久  1,000m/s2以上(IEC68-2-27)
 误动作 *4  300m/s2以上(IEC68-2-27)
 使用环境温度  -10~+80℃(不结冰)
 使用环境湿度  95%RH以下
 重量(D4C-1202)  约62~72g
