时间范围、动作模式的多重化。
高压、低压2种AC/DC自由电源

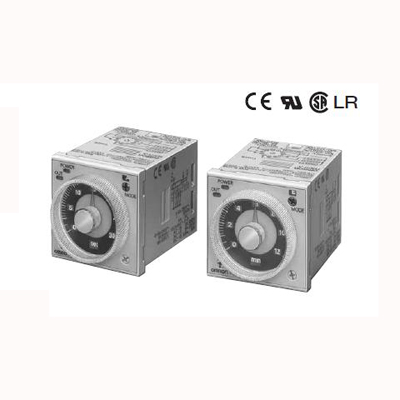

DIN48×48mm的全多联定时器
• 通过2种AC/DC自由电源化，大幅度减少库存机种数量。
• 以6种动作模式多联（11脚型）
4种动作模式多联（8脚型）对应于各种用途。
• 控制电流消耗的经济型设计。
• 通过0设定瞬时输出，使时序检查变得容易。
• 安装插座（P3GA-11型），头部下端80mm，实现短体化。
（H3CR-A8E AC100～240V/DC100～125V）
• 同时拥有PNP输入型。
• 通过UL、CSA、NK、LR认证，符合EN61812-1，对应CE标记。



额定值

---

项目     型号	H3CR-A	H3CR-AP	H3CR-AS	H3CR-A8	H3CR-A8S	H3CR-A8E
电源电压 *1 *2	AC100～240V 50/60Hz/DC100～125V AC24～48V 50/60Hz/DC12～48V *3		AC24～48V 50/60Hz/ DC12～48V*3	AC100～240V 50/60Hz/ DC100～125V AC24～48V 50/60Hz/ DC12～48V *3	AC24～48V 50/60Hz/ DC12～48V *3	AC100～240V 50/60Hz/DC100～125V AC/DC24～48V *3
容许电压变动范围	电源电压的85～110％（DC12V为90～110％）
电源复位	最小电源开路时间 0.1s
输入	无电压输入短路时阻抗 1kΩ以下短路时剩余电压 1V以下开路时阻抗100kΩ以上	AC100～240V/DC100～125VH :AC85～264V/ DC85～137.5V L:AC0～10V/DC0～10V AC24～48V/ DC12～48V H:AC20.4～52.8V/DC10.8～52.8V L:AC0～2.4V/DC0～1.2V	无电压输入 短路时阻抗 1kΩ以下短路时剩余电压 1V以下开路时阻抗 100kΩ以上	－－
最小信号输入时间	0.05s			－－
功率消耗	AC100～240V/ DC100～125V (AC240V 60Hz时)继电器ON时:约2VA(1.6W) 继电器OFF时:约1.3VA(1.1W)	AC100～240V/ DC100～125V(AC240V 60Hz时)继电器ON时 :约2.5VA(2.2W)*4 继电器OFF时:约1.8VA(1.7W)*4	（DC24V时） 输出ON时 ：0.3W 输出OFF时 ：0.2W	AC100～240V/ DC100～125V(AC240V 60Hz时)继电器ON时:约2VA(1.6W)继电器OFF时:约1.3VA(1.1W)	(DC24V时)输出ON时:0.3W 输出OFF时:0.2W	AC100～240V/ DC100～125V(AC240V 60Hz时)继电器ON/OFF时:约2VA(0.9W)
	AC24～48V/DC12～48V(DC24V时)继电器ON时:约0.8W 继电器OFF时:约0.2W	AC24～48V/DC12～48V(DC24V时)继电器ON时:约0.9W *4 继电器OFF时:约0.3W *4		AC24～48V/DC12～48V (DC24V时)继电器ON时:约0.8W继电器OFF时:约0.2W		AC/DC24～48V(DC24V时)继电器ON/OFF时 :约0.9W
复位电压	电源电压的10％以下
控制输出	接点输出:AC250V/DC30V5ADC125V 0.15A 阻性负载(cosφ＝1)最小适合负载 DC5V 10mA(P水准、参考值)		晶体管输出: NPN极点集开路 DC30Vmax. 100mAmax.剩余电压2V以下	接点输出:AC250V/DC30V 5A DC125V 0.15A 阻性负载(cosφ＝1)最小适合负载 DC5V10mA(P水准、参考值)	晶体管输出 :NPN极点集开路DC30V max.100mA max.剩余电压2V以下	接点输出:AC250V/DC30V 5A DC125V 0.15A 阻性负载(cosφ＝1)最小适合负载 DC5V 10mA(P水准、参考值
使用温度范围	-10～+55℃（不结冰）
保存温度范围	-25～+65℃（不结冰）
使用环境温度	35～85％

* 1. DC规格的波纹率在20%以下。(可以使用范围至单相全波整流电源)
* 2. 请将定时器输出作为电源使用。详情请参见996页的「定时器共通注意事项 关于电源」。
* 3. AC24～48V/DC12～48V规格有浪涌电流，因此采用传感器等无接点输出开关定时器本体电源时必须注意。
     (备有浪涌电流为50mA左右的DC24V专用品作为特殊品。H3CR-A-302型、H3CR-A8-302型)
* 4. ②-⑦端子短路、⑩-⑥端子短路状态(包括输入电路的消耗电流在内)时的值。
