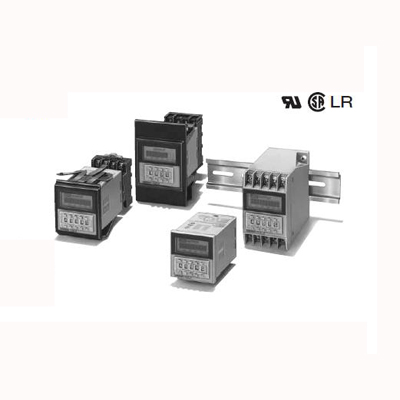

固态定时器

产品编号:221931-283

产品型号:H3CA

市场价格:0元/个

批发价格:0元/个

更新时间:2011.01.04

浏览次数:

详细信息

以1台定时器实现AC/DC自由电源、
8动作功能0.1秒~9990小时
• 经过时间显示窗口大,看起来容易。
• 采用AC24~240V/DC12~240V的自由电源方式。
且DC规格无需指定极性。
• 可以通过动作功能切换开关选择8个动作功能。
• 通过时间设定开关和时间单位开关的组合操作,
实现0.1秒~9990小时的多个时间规格。
• 装备各种外部信号输入功能。可以和各种无接点设备连接。
• 通过UL、CSA标准。符合EMC标准(EN61812-1)、对应CE标记。



■额定值


(订购H3CA-A、H3CA-A-306、H3CA-FA、H3CA-FA-306时,不用指定定时器的电源电压)

           型号
 项目
 H3CA-A H3CA-A-306 H3CA-FA H3CA-FA-306 H3CA-8 H3CA-8-306 H3CA-8H H3CA-8H-306
 电源电压  AC24~240V 50/60Hz DC12~240V *1 (AC/DC(共用)) *2  ·AC100/110/120V 50/60Hz ·AC200/220/240V 50/60Hz ·DC24V ·DC110V *3
 容许电压变动范围  电源电压90~110% (AC21.6~264V DC10.8~264V)  电源电压的85~110%
 消耗电力  AC用 约0.2~4VA DC用 约0.2~2W  AC用 约10VA/约1W DC用 约1W  AC用 约10VA/约1.5W DC用 约2W
 输入方式  无电压输入(短路·开放)
 控制输出  AC250V 3A 阻性负载 最小适用负载 H3CA-A(FA)、H3CA-8H : DC5V 100mA(P标准、 参考值) H3CA-8 : DC5V 10mA(P标准、 参考值)
 使用环境温度  -10~+55℃(不结冰)
 使用环境湿度  35~85%
*1. LR标准的场合DC24V~240V
*2. 纹波率在20%以下(DC24V以上可以使用到单相全波整流电源)
*3. 纹波率在20%以下(可以使用单相全波整流电源)
■性能
 动作时间重复精度   ±0.3%±0.05s (相对于电压的影响设定值的比例)
 电压的影响
 温度的影响
 设定误差  ±0.5%±0.05s 以下(相对于设定值的比例)
 复位时间  0.5s以下 *1 0.1s以下 *2 (包括中途复位在内)
 绝缘电阻  100MΩ 以上(DC500V兆欧表)
 耐压  AC2,000V 50/60Hz 1min(带电金属部位和不带电金属部之间) AC2,000V 50/60Hz 1min(控制输出和操作回路之间) AC1,000V 50/60Hz 1min(不连接接点之间)
 脉冲电压  3kV max.
 振动  耐久  10~55Hz 单振幅0.75mm 3方向 各1h
 误动作  10~55Hz 单振幅0.5mm 3方向 各10min
 冲击  耐久  1,000m/s2 6方向 各3次
 误动作  100m/s2 6方向 各3次
 寿命  机械  1,000万次以上(无负载、开关频率1,800次/h)
 电气  10万次以上(AC250V、5A、阻性负载、开关频率360次/h)
 保护结构  IP40
 重量  约110g(H3CA-A)、约190g(H3CA-FA)
*1. H3CA-A、H3CA-A-306、H3CA-FA、H3CA-FA-306
*2. H3CA-8、H3CA-8-306、H3CA-8H、H3CA-8H-306
*3. 请确认电气寿命曲线。
