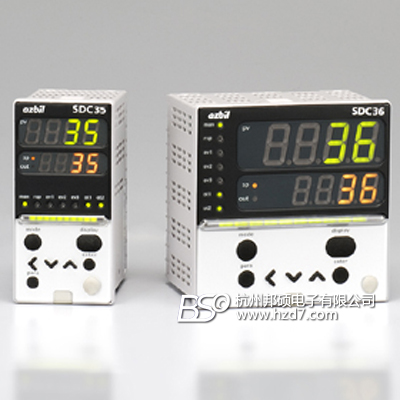

日本山武azbil SDC35数字显示调节器
产品编号：22528-392
产品型号：SDC35
市场价格：0元/台
批发价格：0元/台
更新时间：2011.01.04
浏览次数：
详细信息
SDC35/
数字显示调节器
SDC36/SDC35是一种具有全量程输入的数字指示调节器，其PID控制系统使用新型控制算法,
即“Rationa Loop PID”(微分先行PID）和“Just-FiTTER”(快速回复设定值)。
最多2路控制输出（这一数量依据不同的型号而不同）可以使用，输出种类可选择继电器输出、电压脉冲输出、连续电压和电流输出。
规格说明书
|
Pv输入 |
类型 | 热电阻、热电偶、直流电压、支流电流 | ||||||||||
| 范围 | 参考输入类型和范围表 | |||||||||||
| 采样周期 | 0 1杪 | |||||||||||
| 显示 | 方式 | 数字41互、7段 | ||||||||||
| 精度 | ±O．1％F+-1位 | |||||||||||
| 控制 输出 |
型号 | RO | V0 | C0 | VC | W | CC | VD | R1 | CD | DO | DD |
| 控制方式 | UN／OFF控制，I~leJ比例PlD，电流比例PlD | |||||||||||
| 控制输出1 | 继电器 | 电压脉冲 | 电流 | 电压脉冲 | 电压脉冲 | 电流 | 电压脉冲 | 马达驱动 | 电流 | |||
| 控制输出2 | 电流 | 电压脉冲 | 电流 | 连续电压 | 连续电压 | 连续电压 | ||||||
| PID组数 | 8 | |||||||||||
| PID自整定 | 通过限制循环方式(正常型号、快速响应行或稳定型可选）进行PID值的设定 | |||||||||||
| 外部开关 输入 |
输入点数 | 最多4点 | ||||||||||
| 功能 | LSP点数蜀(、PID组数、待机／运行、计时器开始／停止等 | |||||||||||
| 事件 | 输出点数 | 最多3点（内部8点） | ||||||||||
| 功能 | sP、PV、偏置、绝对值、报警、 | 记时器输出、加热器线断报罾等。 | ||||||||||
| 加热器断线报警 | 输入点数 | 2点可选 | ||||||||||
| 模拟输出 | 输出点数 | 最多3点 | ||||||||||
| 类型 | PV、SP或MV可选 | |||||||||||
| 通 讯 | 通讯方式 | ff~-4Ub | ||||||||||
| 连接台数 | 最多3台 | |||||||||||
| 通讯速度 | 最天38400bDs | |||||||||||
| 附加功能 | 提供检查证明书和质量跟踪说明书 | |||||||||||
| 一般功能 | 额定电压 | AC 电源模式： 100-240VAC、50／60Hz | ||||||||||
| 消耗功率 |
SDC35 AC 电源模式：12VA SDC36 AC电源模式：12VA | |||||||||||
| 认证 | OE 认证 | |||||||||||
| 重量(质量) | 3UU3~：ZbUg． 5DC36：300g | |||||||||||
选型表
| 表 | 选项 | 描述 | ||||||
| l | 基本型号 | C35T | 数字指示调节器(48x96m) | |||||
| C36T | 数字指示调节器(96x96mm) | |||||||
| II | 控制输出 | 输出1 | 输出2 | 参考 | ||||
| RO | 继电器 | |||||||
| VO | 电压脉冲 | |||||||
| CO | 电流 | |||||||
| OO | 连续电压(注3) | |||||||
| R1 | 马达驱动继电器 | w／MFB(马达反馈) | ||||||
| VC | 电压脉冲 | 电流 | ||||||
| W | 电压脉冲 | 电压脉冲 | ||||||
| CC | 电流 | 电流 | ||||||
| VD | 电压脉冲 | 连续电压(注3) | ||||||
| CD | 电流 | 连续电压(注3) | ||||||
| DD | 连续电流(注3) | 连续电流(注3) | ||||||
| Ⅲ | 输入类型 | U | 多量程输入 | |||||
| IV V |
电源 选项1 注1 注1 注1 |
A | 100—240Vac | |||||
| D ＼ |
24Vat／24Vdc(即将上市) 事件(D0) |
辅助输出 ． | ||||||
| 1 | 3点 | |||||||
| 2 | 3点 | 电流 | ||||||
| 3 | 3点 | 电压 | ||||||
| 4 | 独立2点 | |||||||
| 5 | 独立2点 | 电流 | ||||||
| 6 | 独立2点 | 电压 | ||||||
| vI | 选项(2) | ＼ | 电流变送器(注2) | 数字输入 | RSP | 通讯 | ||
| O | ||||||||
| 1 | 2点 | 4点 | ||||||
| 2 | 2点 | 4点 | RS-485 | |||||
| 3 | 2点 | 2点 | 可供 | |||||
| 4 | 2点 | 2点 | 可供 | R8-485 | ||||
| V¨ | 附加选项 | OO | 无 | |||||
| DO | 附测试报告 | |||||||
| YO | 附质量跟踪证明书 | |||||||
