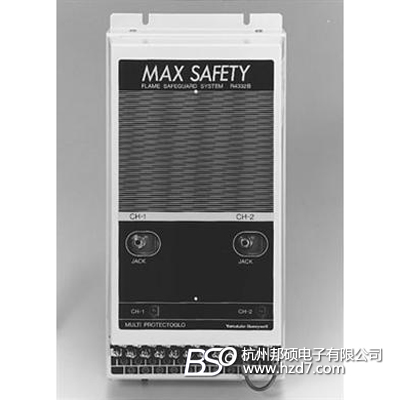

日本山武azbil R4332B多重火焰保护器
产品编号：233520-723
产品型号：R4332B
市场价格：0元/台
批发价格：0元/台
更新时间：2011.01.04
浏览次数：
详细信息
R4332B
多重火焰保护器
R4332B可监视和控制2个火焰且连续运转的燃油、燃气或油气混合的燃烧设备，
和紫外线火焰监测器C7012E/F或C7076A/D配合，具有连续动态自诊断功能。
R4332B与主阀、点火阀等其他设备配合，确保各种工业炉、锅炉等燃烧设备的安全。
| R4332B最安全型多火焰燃烧安全监控器 R4332B可监视和控制2个火焰且连续运转的燃烧设备，和紫外线火焰监测器配合，具有连续动态自诊断功能。R4332B与主阀、点火阀等其他设备配合，确保各种工业炉、锅炉等燃烧设备的安全。 |
|
规格书
| 消耗功率 | 19W max/通道,30W max |
| 重量 | 约4.0Kg(含2个放大器) |
| 环境温度 | -20～+60℃ |
| 环境湿度 | 90%RH max,40℃ |
选型表
| 型号 | 电源 |
组合火焰 |
快门 |
继电器 | K1负载继电器部件号 | K2负载继电器部件号 |
| R4332B100-1 | 100VAC 50/60Hz |
C7012E1211 C7076A1015 C7076D1001-1 |
100VAC | 标准型 | 81403124-048 | 81403124-124 |
| 密封型 | 81403125-048 | 81403125-024 | ||||
| R4332B104-1 | 100VAC 50/60Hz |
C7012E1104 C7012F1060 |
120VAC | 标准型 | 81403124-048 | 81403124-124 |
| 密封型 | 81403125-048 | 81403125-024 | ||||
| R4332B200 | 200VAC 50/60Hz |
C7012E1146 | 120VAC | 标准型 | 81403124-048 | 81403124-124 |
| 密封型 | 81403125-048 | 81403125-024 |
与之配合的火焰监测器和放大器
| 放大器 | 火焰响应 | 火焰电流范围 | 火焰监测器 |
| R7247B1003-1 | 2～4s | 1.25～2.5μA | 火焰测杆 |
| R7247C1001 | 2～4s | 2～5μA | C7012E,F |
| R7247C1019 | 2s max | ||
| R7246C1007 | 2～4s | 2.5～5.5μA | C7076A,D |
继电器（K1K2）
| 类型 | 说明 | 部件号 | 接点容量 |
| 标准继电器型 | K1继电器-48VAC | 81403124/048 | 3A 200V(阻性负载) 200VA(感性负载) |
| K2继电器-24VDC | 81403124/024 | ||
| 密封继电器型 | K1继电器-48VAC | 81403125/048 | 1A 200V(阻性负载) 100VA(感性负载) |
|
