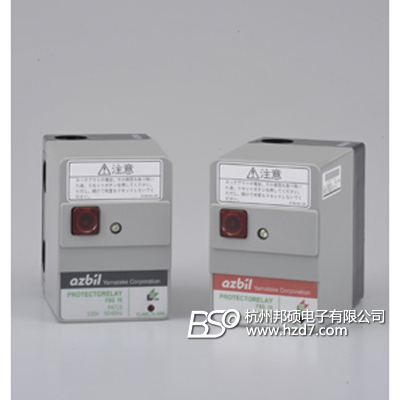

日本山武azbil R4715B/C系列烧嘴控制器
产品编号：234151-249
产品型号：R4715B/C
市场价格：0元/个
批发价格：0元/个
更新时间：2011.01.04
浏览次数：
详细信息
R4715B/C
烧嘴控制器
R4715B/C是燃烧量在175KW/h以下的中小型燃气燃烧装置的燃烧安全控制器，它提供燃烧装置自动点火控制和安全监测，
该产品的结构设计和元件的可靠性确保燃烧装置操作顺序正确。
| R4715B，C燃烧安全控制保护继电器 R4715B，C是中小型燃气燃烧装置的燃烧安全控制器，它提供燃烧装置自动点火控制和安全监测，可控制发热量在150，000Kcal/h以下的燃烧装置。 |
|
规格书
| 火焰/报警指示器 | 常亮:正常燃烧; 闪亮:正常燃烧时:脱火;点火过程:点火失败 |
| 组合火焰监测器 | 系统测杆 |
| 标准火焰电流 | 2～6μA |
| 推荐浪涌吸收器 | 型号:968019-001 |
| 消耗功率 | 5W±25% max |
| 环境温度 | -20～+60℃ |
| 环境湿度 | 90%RH max,40℃ |
| 重量 | 400g |
选型表
| 型号 | 电源50/60Hz | 时间顺序（常温、常湿、额定电压） | ||||
| 前吹掃 | 点小火 | 点大火 | 同步 | 火焰响应 | ||
| R471581003-1 | 100VAC | 15±4s | 4±1s | 11±4s | 23s max | 1.5±0.5s火焰电流：2μA |
| R471581011-1 | 200VAC | |||||
| R4715C1001 | 100VAC | 10±3s | 1.2±0.5s | Max 0.8s火焰电流：2μA | ||
| R4715C1019 | 200VAC | |||||
接点规格
| 端子序号 | 负荷 | 接点容量 |
| 10 | 风机马达 | AC120V，2A；AC240，1A |
| 9 | 点火线圈 | 250VA |
| 5 | 点火阀 | 100VA |
| 1 | 主阀 | 100VA |
| 8 | 报警器 | 75VA |
|
