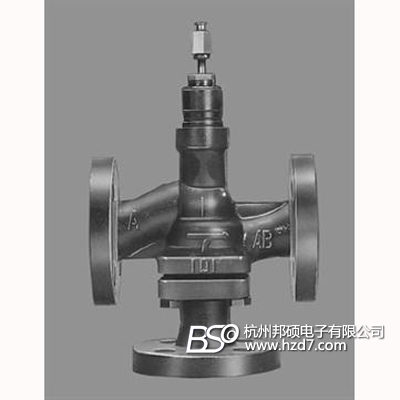

日本山武azbil V5065A混合型三通阀
产品编号：03915-405
产品型号：V5065A
市场价格：0元/个
批发价格：0元/个
更新时间：2011.01.05
浏览次数：
详细信息
V5065A
混合型三通阀
V5065A是铸铁阀体，法兰连接混合型三通阀。
此阀门与电动伺服马达或气动执行器配合使用，用于无腐蚀性水的混合流量调节。
| V5065A混合型三通阀 V5065A 是铸铁阀体，法兰连接混合型三通阀。此阀门与电动或气动执行器配合使用，用于无腐蚀性水的混合流量调节。 |
|
规格书
| 材质 | 本体： 铸铁 阀芯： 不锈钢 阀杆： 不锈钢 密封件：石棉 |
| 介质温度 | 0～200℃ |
| 额定压力 | 980KPa |
| 连接形式 | 980KPa平法蘭 |
| 流量特性 | 每一进口均为线性；阀芯形状：混合V形 |
| 可配合的执行器 | 伺服马达：M604，M904，M904F+R700A，M6284，M6285A，M9185A，MY7114等 直行程马达：M640B，M940B 气动执行器：MP912，MP953 |
选型表
|
型号 |
口径×通径（in.） | 接管口径（in.） |
流量系数（Cv） |
行程（mm） | 重量（Kg） |
| V5065A6001 | 1×3/4 | 1 | 6.3 | 19 | 8.6 |
| V5065A6019 | 1×1 | 11 | 8.7 | ||
| V5065A6027 | 1 1/2×1/4 | 1 1/2 | 18 | 13.6 | |
| V5065A6035 | 1 1/2×1/2 | 28 | 13.5 | ||
| V5065A6043 | 2×2 | 2 | 50 | 19 | |
| V5065A6050 | 2 1/2×2 1/2 | 2 1/2 | 72 | 26 | |
| V5065A6068 | 3×3 | 3 | 102 | 33.5 | |
| V5065A6076 | 4×4 | 4 | 188 | 38 | 50 |
| V5065A6084 | 5×5 | 5 | 280 | 69 | |
| V5065A6092 | 6×6 | 6 | 360 | 101.4 |
|
型号 |
外型尺寸 | |||||||||
| 1 | A | B | E | φD | t | φh | N | φG | φG | |
| V5065A6001 | 107 | 184 | 115 | 88 | 125 | 18 | 19 | 4 | 34.8 | 8 |
| V5065A6019 | 107 | 184 | 115 | 88 | 125 | 18 | 19 | 4 | 34.8 | 8 |
| V5065A6027 | 107 | 222 | 160 | 103 | 140 | 20 | 19 | 4 | 34.8 | 8 |
| V5065A6035 | 107 | 222 | 160 | 103 | 140 | 20 | 19 | 4 | 34.8 | 8 |
| V5065A6043 | 107 | 254 | 185 | 117 | 155 | 20 | 19 | 4 | 34.8 | 10 |
| V5065A6050 | 107 | 276 | 225 | 140 | 175 | 22 | 19 | 4 | 34.8 | 10 |
| V5065A6068 | 107 | 298 | 240 | 152 | 185 | 22 | 19 | 8 | 34.8 | 10 |
| V5065A6076 | 170.5 | 352 | 250 | 168 | 210 | 24 | 19 | 8 | 47.6 | 10 |
| V5065A6084 | 170.5 | 403 | 270 | 190 | 250 | 24 | 23 | 8 | 47.6 | 13 |
| V5065A6092 | 170.5 | 451 | 310 | 210 | 280 | 26 | 23 | 8 | 47.6 | 13 |
|
