日本山武azbil CCM21/CCV20燃烧控制马达和控制阀（蝶阀）
产品编号：04842-444
产品型号：CCM21,CCV20
市场价格：0元/个
批发价格：0元/个
更新时间：2011.01.05
浏览次数：
详细信息

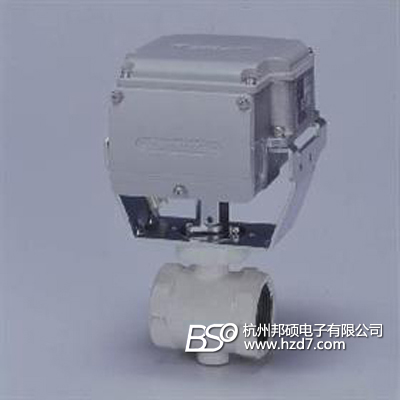

CCM21,CCV20
燃烧控制马达和控制阀（蝶阀）
CCM21/CCV20是伺服马达和蝶阀一体型电动阀，阀门接受继电器触点输入，进行位置比例动作或ON/OFF动作。
这种阀门可控制空气、城市煤气、天然气、液化气的流量。
由于阀门和执行器是一体型的，所以无需连杆调节。
| CCM21/CCV20燃烧控制马达和控制阀（蝶阀） CCM21/CCV20是伺服马达和蝶阀一体型电动二通阀，阀门可接受继电器触点进行位置比例动作或ON/OFF动作。这种阀门可控制空气、城市煤气、天然气、液化气的流量。由于阀门和执行器是一体型的，所无需连动调节。 |
|
规格书
CCM21马达
| 型号 | CCM21C1310 | CCM21C2310 | |
| 控制类型 | 开闭位置可调节型 | ||
| 回转角度调节 | 关位置：0～45℃，开位置：45～90℃ （出厂设定关位置：0°，开位置90°） | ||
| 供电电源 | 100VAC，50/60Hz | 200VAC，50/60Hz | |
| 信号开关 | 动作点 | 关信号：距离关位置1～9° 开信号：距离开位置1～9° | |
| 接点容量 | 250VAC，5A | ||
| 控制模式 | 位置比例 | ||
| 扭矩 | 约11.8N.m（85%额定电压） Max.14.7N.m | ||
| 旋转角度与时间 | 90°，时间：30s（50Hz），25s（60Hz） | ||
| 反馈电位器 | 公称阻抗：135Ω（1K电位器与180电阻并联） 最大加载电压：5VDC | ||
| 出厂时出轴位置 | 0°（关位置） | ||
| 消耗功率 | 7VA | ||
| 环境湿度 | -20～+60℃ | ||
| 环境温度 | 5～90%RH | ||
| 保护构造 | 输出轴垂直：IP54 | ||
| 安装 | 直接安装在CCV20燃烧控制阀上 | ||
| 附件 | 马达与阀门连接用六角螺栓M5×14（4个） | ||
CCV20阀门
| 型号 | CCV2020 | CCV2025 | CCV2032 | CCV2040 | CCV2050 | CCV2065 | CCV2080 | |
| 连接口径Rc | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | 2 1/2 | 3 | |
| 流量系数Cv | 5.9 | 12.4 | 31.7 | 45.5 | 74.1 | 120.3 | 174.9 | |
| 流量Nm3/h | 90°全关时 | 7.3 | 15.2 | 38.9 | 55.8 | 90.8 | 147.5 | 214.3 |
| 0°全闭时 | 0.5 | 0.5 | 0.7 | 1.0 | 2.0 | 3.0 | 4.0 | |
| 最高使用压力 | 20KPa（2000mmH2O） | |||||||
| 允许周围温度 | -10～+60℃ | |||||||
| 允许周围湿度 | 5～90%RH | |||||||
| 允许流体温度 | -10～+60℃ | |||||||
| 气体种类 | 煤气、空气、天然气、LP气 | |||||||
| 阀本体材料 | 铸铁 | |||||||
| 质量（Kg） | 1.6 | 1.4 | 2.0 | 1.8 | 2.3 | 3.0 | 3.7 | |
| 注：气体流量是在Δp=250Pa与空气的比重1.0的条件下的流量 |
选型表
| 型号 | 电源 | 外观 |
| CCM21C1310 | 100VAC | 暂无 |
| CCM21C2310 | 200VAC |
| 型号 | 接管 | 外观 |
| CCV2020 | 3/4Rc | 暂无 |
| CCV2025 | 1Rc | |
| CCV2032 | 1 1/4Rc | |
| CCV2040 | 1 1/2Rc | |
| CCV2050 | 2Rc | |
| CCV2065 | 2 1/2Rc | |
| CCV2080 | 3Rc |
|
