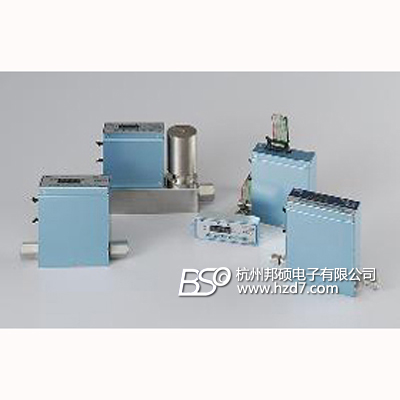

日本山武azbil CMQ-V气体质量流量控制器

产品编号：1831-893

产品型号：CMQ-V

市场价格：0元/个

批发价格：0元/个

更新时间：2011.01.05

浏览次数：

详细信息

CMQ9200/9500/0002/0005/0020/0050
气体质量流量控制器
CMQ系列是高机能型数字式气体质量流量控制器，它使用了山武公司研制的感热式微型流量传感单元和比例电磁阀的先进技术。
因此CMQ是一种高性能、低成本的产品。CMQ具有响应快、控制范围宽的特点，能满足多种工业控制要求。

CMQ0005/0020/0050数字质量流量控制器(小流量型)
CMQ系列是高性能数字质量流量控制器，它使用由山武公司研制的感热式微流量传感器和比例电磁阀这种高水平执行器。因此CMQ具有高性能低成本。CMQ具有响应快、控制范围宽的特点，能满足多种工业控制要求。

规格书

项目		内容
		CMQ0005	CMQ0020	CMQ0050
阀门类型		比例电磁阀
阀门动作		常闭(N，C)
标准全流量氮气转化阀		51/min(标准)	201/min(标准)	501/min(标准)
气体类型		氮气，氧气，空气，氩气，二氧化碳气，煤气，甲烷100%，丁烷100%，丙烷100%(气体必须气燥，不含腐蚀性成分，例氯气，硫酸等)
控制范围		1-100%FS
响应时间		0.5S max，到达设定点(±2%FS)
阀门输出更新周期		10ms
精确度		±2%FSmax	±1%FSmax	±1%FSmax
允许压差		9.8KPa	98KPa	98KPa
压阻(max)		980KPa
动作温度		-10～+60℃
湿度		10～90%RH(无浓缩)
流量设定	设置方法	①键盘动作(显示型) ②外部设置电压输入③通讯(RS-485型)
	电压范围	0～5VAC/1～5VAC(通过外部改输入更改参数设定)
流量显示显示型	显示方法	4位7段LED指示
	显示精度(在标准温度和压差)	±2%Fs±1digit	±1%Fs±1digit	±1%Fs±1digit
综合设置(显示型)	显示和设定范围	0.1～9，999，999，9L	1～9，999，999L	1～9，999，999L
	显示和设定结果	0.01L	1L	1L
流量输出	标准电压范围	0至5V/1至5V(参数设定更改-外部输入)
	精确度	±0.5%FS(连接程序紧急输入必须100KΩ)
报警和事件输出		报警输出：1；事件输出：2；30VVC 30mA max(打开选择器无结论型输出)
外部切换输入		外部3-STEP更改输入(0PEN/GND5V)：1点；外部开关输入：3点
参考电压输出		5.0VDC±5% 5mA max
电源		15-24VDC，消耗电流300mA max
气体流量介质		SUS316，特浮龙，viton
重量		约1.2kg
附件		81446681-001连接专门电缆
		81446682-001AC编程器
		81446683-001流量设置电位计

选型表

表	选型						说明
Ⅰ	基本型号	CMQ	↓	↓	↓	↓	数字大流量控制
Ⅱ	测量范围	0005	Ｏ	Ｏ	Ｏ	Ｏ	0.04～51/min(标准)
		0020	Ｏ	Ｏ	Ｏ	Ｏ	0.2-201/min(标准)
		0050	Ｏ	Ｏ	Ｏ	Ｏ	0.04～501/min(标准)
Ⅲ	显示	A	Ｏ	－	Ｏ	－	无显示型/瞬间流量输出
		B	－	Ｏ	－	Ｏ	显示型(综合)
		C	－	Ｏ	－	Ｏ	显示器(分离)
Ⅳ	材质	S	Ｏ	Ｏ	Ｏ	Ｏ	SUS316
Ⅴ	连接	U	Ｏ	Ｏ	Ｏ	Ｏ	9/16-18UNF
		R	Ｏ	Ｏ	Ｏ	Ｏ	Rc1/4
		S	Ｏ	Ｏ	Ｏ	Ｏ	1/4-铁模
Ⅵ	气体	N	Ｏ	Ｏ	－	－	氮气，空气
		A	Ｏ	Ｏ	－	－	氩气
		C	Ｏ	Ｏ	－	－	二氧化碳气
		S	－	－	Ｏ	Ｏ	氧气
		G	Ｏ	Ｏ	－	－	城市煤气13A
		M	Ｏ	Ｏ	－	－	甲烷100%
		L	Ｏ	Ｏ	－	－	丙烷100%
		B	Ｏ	Ｏ	－	－	丁烷100%
Ⅶ	位置	00	Ｏ	Ｏ	Ｏ	Ｏ	无
Ⅶ	位置	01	－	Ｏ	－	Ｏ	RS-485通讯(CPL)参数
Ⅷ	附加处理	00	Ｏ	Ｏ	－	－	无
Ⅷ	附加处理	01	－	－	Ｏ	Ｏ	气体介质除油
Ⅸ	设计代码	01	Ｏ	Ｏ	Ｏ	Ｏ	产品译文

气体种类	CMQ0005		CMQ0020		CMQ0050
气体种类	控制流量范围	设定/显示结果	控制流量范围	设定/显示结果	控制流量范围	设定/显示结果
空气，氮气	0.04～5.0	0.02	0.2～20	0.1	0.4～50	0.2
氩气	0.04～5.0	0.02	0.2～20	0.1	0.4～50	0.2
二氧化碳	0.02～3.0	0.01	0.1～12	0.05	0.2～30	0.1
氧气	0.04～5.0	0.02	0.2`20	0.1	0.4～50	0.2
城市煤气	0.04～5.0	0.02	0.2～20	0.1	0.4～50	0.2
甲烷100%	0.04～5.0	0.02	0.2～20	0.1	0.4～50	0.2
丙烷100%	0.02～1.6	0.01	0.06～6	0.02	0.2～16	0.1
丁烷100%	0.02～1.6	0.01	0.06～6	0.02	0.2～16	0.05

CMQ9500/0002数字质量流量控制器(小流量型)
CMQ系列是高性能数字质量流量控制器，它使用由山武公司研制的感热式微流量传感器和比例电磁阀这种高水平执行器。因此CMQ具有高性能低成本。CMQ具有响应快、控制范围宽的特点，能满足多种工业控制要求。

规格书

项目		内容
		CMQ9500	CMQ0002
阀门类型		比例电磁阀
阀门动作		常闭(N.C)
标准全开流量氮气转化值		0.5L/min(标准)	2.0L/min(标准)
气体类型		氮气，氧气，空气，氩气，二氧化碳，煤气，甲烷100%，丁烷100%，丙烷100%(气体必须气燥，不含腐蚀性成分，例氯气，硫酸等)
控制范围		1-100%FS
响应时间		0.5s max.到达设定点(±2%FS)
阀门输出更新周期		10ms
精确度		±2%FSmax	±1%FSmax
允许差压		9.8KPa	98KPa
压阻(max)		980KPa
动作温度		-10～60℃
湿度		10～90%RH(无浓缩)
流量设定	设置方法	①键盘动作(显示型) ②外部设置电压输入③通讯(RS-485型)
	电压范围	0～5VAC/1～5VAC(通过外部改输入更改参数设定)
流量显示显示型	显示方法	4位7段LED指示
	显示精度(在标准温度和压差)	±2%Fs±1digit	±2%Fs±1digit
综合设置	显示和设定范围	0.1～9，999，999，9L	1～9，999，999L
	显示和设定结果	0.01L	0.1L
流量输出	标准电压范围	0至5V/1至5V(参数设定更改-外部输入)
	精确度	±0.5%FS(连接程序紧急输入必须100KΩ)
报警和事件输出		报警输出：1；事件输出：2；30Vbc 30mA max(打开选择器无结论型输出)
外部切换输入		外部3-STEP更改输入(0PEN/GND5V)：1点；外部开关输入：3点
参考电压输出		5.0VDC±0.5%消耗电流5mA max
电源		15-24VDC，消耗电流300mA max
气体流量介质		SUS316，特浮龙
重量		约1.2kg
附件		81446681-001连接专门电缆
		81446682-001AC编程器
		81446683-001流量设置电位计

选型表

表	选型				说明
Ⅰ	基本型号	CMQ	↓	↓	数字大流量控制
Ⅱ	测量范围	9500	Ｏ	Ｏ	0.004～0.500L/min(标准)
Ⅱ	测量范围	0002	Ｏ	Ｏ	0.02-2.00L/min(标准)
Ⅲ	显示	B	Ｏ	Ｏ	显示型(综合)
Ⅲ	显示	C	Ｏ	Ｏ	显示型(分离)
Ⅳ	材质	S	Ｏ	Ｏ	SUS316
Ⅴ	连接	U	Ｏ	Ｏ	9/16-18UNF
		R	Ｏ	Ｏ	Rc1/4
		S	Ｏ	Ｏ	1/4-铁模
Ⅵ	气体	N	Ｏ	－	氮气，空气
		A	Ｏ	－	氩气
		C	Ｏ	－	二氧化碳气
		S	－	Ｏ	氧气
		G	Ｏ	－	城市煤气13A
		M	Ｏ	－	甲烷100%
		L	Ｏ	－	丙烷100%
		B	Ｏ	－	丁烷100%
Ⅶ	位置	00	Ｏ	Ｏ	无
Ⅶ	位置	01	Ｏ	Ｏ	RS-485通讯(CPL)参数
Ⅷ	附加处理	00	Ｏ	－	无
Ⅷ	附加处理	01	-	Ｏ	气体介质除油
Ⅸ	设计代码	01	Ｏ	Ｏ	产品译文

气体种类	CMQ9500		CMQ002
气体种类	控制流量范围	设定/显示结果	控制流量范围	设定/显示结果
空气，氮气	0.004～0.500	0.002	0.02～2.00	0.01
氩气	0.004～0.500	0.002	0.02～2.00	0.01
二氧化碳	0.003～0.300	0.001	0.01～1.20	0.005
氧气	0.004～0.500	0.002	0.02～2.00	0.01
城市煤气	0.004～0.500	0.002	0.02～2.00	0.01
甲烷100%	0.004～0.500	0.002	0.02～2.00	0.01
丙烷100%	0.002～0.160	0.001	0.006～0.6	0.002
丁烷100%	0.002～0.160	0.001	0.006～0.6	0.002
