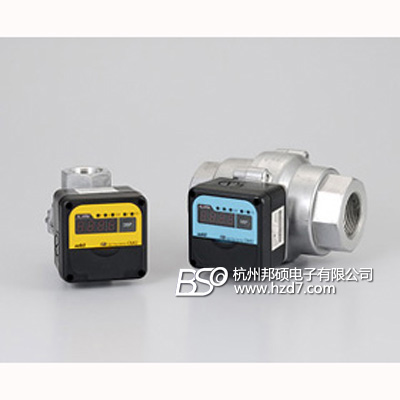

日本山武azbil CMG150/250/400/500气体质量流量监测计

产品编号：11330-551

产品型号：CMG150/250/400/500

市场价格：0元/个

批发价格：0元/个

更新时间：2011.01.05

浏览次数：

详细信息

CMG150/250/400/500
气体质量流量监测计
（用于丙烷和丁烷）

CMG系列气体流量监测计是测量燃气燃烧器所用气体流量的仪表，其传感单元使用了感热式流量传感单元。
这些仪表显示瞬时流量和积算流量。
这种仪表输出报警接点信号、瞬时流量的模拟信号、积算脉冲的开路集电极信号和事件信号。
其输出信号可用于空/燃比控制和流量控制。

CMG150/250/400/500气体流量计(用于天然气和空气)
CMG系列气体流量计是测量燃烧器的燃料气和空气的流量计，气传感单元使用了感热式微流量传感芯片。这种流量计显示气体的瞬时流量和累计流量。它可输出报警接点、瞬时流量的模拟可输出、积算脉冲(集电极开路)及事件输出。其输出信号可用来进行空/燃比控制和流量控制。

规格书

项目		内容
型号		CMG150		CMG250		CMG400/401		CMG500/501
连接口	螺纹	Rc1/2		Rc1		Rc1 1/2		Rc2
	法兰	-		-		JIS 10K		JIS 10K
气体		城市煤气(13A)，空气
测量范围(Nm³/h)		0.5～4.0		1.0～10.0	3.0～30.0	8.0～80.0	15.0～150.0	8.0～80.0	15.0～1500
显示范围(Nm³/h)		0.0～7.0		0.0～16.0	0.0～35.0	0.0～100.0	0.0～170.0	0.0～100.0	0.0～170.0
电压		24VDC，100VAC，200VAC
消耗电流		5W max(24VAC型)， 2W max(100/200VAC型)
流量显示方法		气体1个大气压，0℃时的(标准)体积流量
环境温度		-10～+60℃(无结露)
环境湿度		90%RH在40℃(无结露)
显示精度		瞬时流量显示精度 ±4%RD±1digit(10～40℃) ±6%RD±1digit(-10～+60℃)				瞬时流量显示精度 ±4%RD±1digit(10～40℃) ±6%RD±1digit(10～50℃)
瞬间流量输出		1～5VDC输出输出范围0至测量上限(可通过设定参数修改) 精度：±0.5%FS；导线长度:10m max；外部负载电阻:10KΩmax				-
		4～20mA输出输出范围：0至测量上限(可通过设定参数修改) 精度：±0.5%FS 外部负载电阻：300Ωmax
积算流量输出		测量范围：小数点两位，选择0.001m³/h脉冲或0.01m³/h脉冲；小数点一位选择0.01m³/h或0.1m³/h脉冲；输出方式：NPN集电极开路输出；脉冲：100ms±20%；负荷：30V，50mA max
继电器输出		接点：(产生报警时闭合)；接触规格：250VAC，30VDC，5A(电阻负荷)
适用压力		100KPa max				100KPa max(低压型)990KPa max(中压型)
耐压		150KPa max				150KPa max(低压型)1.5MPa max(中压型)
压力损失*1(空气上限流量时压力损失)	螺纹	140Pa	215Pa	210Pa		500Pa*2	1300Pa*3	285Pa	550Pa
	法兰	—	—	—		500Pa	1300Pa	285Pa	550Pa
保护		IP54(JIS C0920)
重量	螺纹	850g		800g		2100g		2000g
	法兰	—		—		9Kg		10Kg

*1 城市煤气(13A)的压力损失等于0.64乘以使用压力，例CMG150型测量城市煤气(13A)，使用压力140Pa，压力损失=140Pa×0.64=90Pa。
*2 520Pa max在80m³/h(空气)
*3 1300Pa max在150m³/h(空气)

选型表

表

型号

说明

空气

天然气

Ⅰ

基本型号

CMG

↓

气体流量计

Ⅱ

管道尺寸

Ｏ

－

Ｏ

－

Ｏ

－

Ｏ

－

15A(1/2B)

－

Ｏ

－

Ｏ

－

Ｏ

－

Ｏ

－

25A(1B)

－

Ｏ

－

Ｏ

－

Ｏ

－

Ｏ

40A(1.5B)

－

Ｏ

－

Ｏ

－

Ｏ

－

Ｏ

50A(2B)

Ⅲ

连接方式

Ｏ

－

Ｏ

－

Ｏ

－

Ｏ

－

Rc螺纹

－

Ｏ

－

Ｏ

－

Ｏ

－

Ｏ

JIS 10K法兰

Ⅳ

气体种类

Ｏ

－

空气

－

Ｏ

天然气

Ⅴ

流量范围

004

Ｏ

－

Ｏ

－

Ｏ

－

Ｏ

－

4m³/h

010

－

Ｏ

－

Ｏ

－

Ｏ

－

Ｏ

－

10m³/h

030

－

Ｏ

－

Ｏ

－

Ｏ

－

Ｏ

－

30m³/h

080

－

Ｏ

－

Ｏ

－

Ｏ

－

Ｏ

80m³/h

150

－

Ｏ

－

Ｏ

－

Ｏ

－

Ｏ

150m³/h

Ⅵ

输出

Ｏ

－

Ｏ

－

Ｏ

－

Ｏ

－

1～5VDC

Ｏ

4～20mA+事件

Ⅶ

压力

Ｏ

低

－

Ｏ

－

Ｏ

－

Ｏ

－

Ｏ

中

Ⅷ

通讯

Ｏ

无

－

Ｏ

－

Ｏ

RS-485

Ⅸ

电源

Ｏ

24VDC

Ｏ

－

Ｏ

－

100VAC，50/60Hz

Ｏ

－

Ｏ

－

Ｏ

200VAC，50/60Hz

Ⅹ

选型

Ｏ

无

Ｏ

数据连接

Ｏ

刻度证明
