详细信息
产品简介:
FY400 仪表尺寸(mm) 长×宽×高 48×48×94
FY600 仪表尺寸(mm) 长×宽×高 96×48×94
FY800 仪表尺寸(mm) 长×宽×高 48×96×94

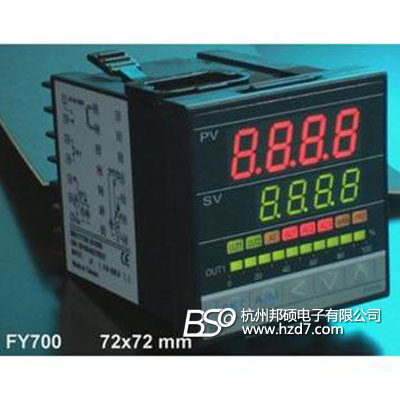

FY700 仪表尺寸(mm) 长×宽×高 72×72×94
FY900 仪表尺寸(mm) 长×宽×高 96×96×94
参数 参数明细 量程范围
PV输入
输入类型 热电偶(K,J,R,S,B,E,N,T,W,PL,U,L)
热电阻(PT100Ω,JPT100 Ω,JPT50 Ω)
线性输入(-10-10mv,0-10mv,0-20mv,0-50mv,10-50mv,
0-1v,0-5v,0-10v,0-20ma,1-5v,2-10v,4-20mA)
输入采样时间 250ms
分辨率 14位(每路)
显示 PV/SV显示 4位,7段数码显示
数据存储系统 非易失性内存
显示精度 相对于满量程±0.2%
控制方式 比例带(P) 0-200%(on/off控制时P=0)
积分时间(I) 0-3600sec (PD控制时 I=0)
微分时间(D) 0-900sec (PI控制时 D=0)
控制输出周期 0-150sec (4-20ma→0,固态继电器→1,机电继电器›10)
死区时间 0-1000sec (死区时间补偿)
输出 继电器输出 接点信号,单刀双掷开关信号,3A/240VAC)
电压输出 脉冲电压,20VDC/20mA
线性输出 4-20ma,0-5v,0-10v,1-5v,2-10v
马达控制输出 伺服电动阀控制
其它 单相固态继电器,三相固态继电器,单相可控硅,三相可控硅
报警 通道 三路(可选)
模式 17种报警类型可选
计时器 频闪报警,连续报警,计时器延时报警
辅助输出 输出信号 SP,PV,MV
输出类型 4-10mv,0-20ma,0-5v,0-10v,1-5v,2-10v
辅助输入 输入类型 4-20mv,0-20ma,0-5v,0-10v,1-5v,2-10v
采样周期 250ms
设定程序 个数/段数 2个/8段(每个)
可实现功能 设定点程序可重复调用和相互连接/每段程序结束可输出报警
通讯 通讯方式 RS-232,RS-485 TTL
通用规范 供电电压及频率 AC85-265V,50/60Hz
功耗 4VA
环境温度 -25℃-65℃
环境湿度 相对湿度50-85%(不结露)
产品选型:
FY400 仪表尺寸(mm) 长×宽×高 48×48×94
FY600 仪表尺寸(mm) 长×宽×高 96×48×94
FY800 仪表尺寸(mm) 长×宽×高 48×96×94
FY700 仪表尺寸(mm) 长×宽×高 72×72×94
FY900 仪表尺寸(mm) 长×宽×高 96×96×94
参数 参数明细 量程范围
PV输入
输入类型 热电偶(K,J,R,S,B,E,N,T,W,PL,U,L)
热电阻(PT100Ω,JPT100 Ω,JPT50 Ω)
线性输入(-10-10mv,0-10mv,0-20mv,0-50mv,10-50mv,
0-1v,0-5v,0-10v,0-20ma,1-5v,2-10v,4-20mA)
输入采样时间 250ms
分辨率 14位(每路)
显示 PV/SV显示 4位,7段数码显示
数据存储系统 非易失性内存
显示精度 相对于满量程±0.2%
控制方式 比例带(P) 0-200%(on/off控制时P=0)
积分时间(I) 0-3600sec (PD控制时 I=0)
微分时间(D) 0-900sec (PI控制时 D=0)
控制输出周期 0-150sec (4-20ma→0,固态继电器→1,机电继电器›10)
死区时间 0-1000sec (死区时间补偿)
输出 继电器输出 接点信号,单刀双掷开关信号,3A/240VAC)
电压输出 脉冲电压,20VDC/20mA
线性输出 4-20ma,0-5v,0-10v,1-5v,2-10v
马达控制输出 伺服电动阀控制
其它 单相固态继电器,三相固态继电器,单相可控硅,三相可控硅
报警 通道 三路(可选)
模式 17种报警类型可选
计时器 频闪报警,连续报警,计时器延时报警
辅助输出 输出信号 SP,PV,MV
输出类型 4-10mv,0-20ma,0-5v,0-10v,1-5v,2-10v
辅助输入 输入类型 4-20mv,0-20ma,0-5v,0-10v,1-5v,2-10v
采样周期 250ms
设定程序 个数/段数 2个/8段(每个)
可实现功能 设定点程序可重复调用和相互连接/每段程序结束可输出报警
通讯 通讯方式 RS-232,RS-485 TTL
通用规范 供电电压及频率 AC85-265V,50/60Hz
功耗 4VA
环境温度 -25℃-65℃
环境湿度 相对湿度50-85%(不结露)
产品选型:
描述 |
选择 |
报价 | |
面板尺寸 |
48× 96×48mm 48×96mm 72× 96× |
FY400 |
|
程序设定 |
无 |
FY--- |
|
控制输出1 |
无 |
0 - |
|
控制输出2 |
无 |
- 0 – |
|
报警 |
无 |
- - 0 |
|
传送输出 |
无 |
0 - - |
|
遥控输入 |
无 2-10v |
0 - - 1 - - 2 - - A - - B - - C - - D - - |
|
通讯(comm) |
无 RS-232 RS-485 TTL |
- - 0 - - A - - B - - C |
|
输入类型 |
请参考输入类别一览表之“代码” |
02 |
|
主电源 |
AC 85—265V |
A D |
|
防水防尘 |
N W |
无 IP65 |
