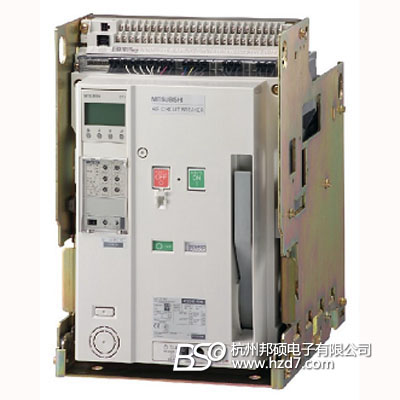

三菱Mitsubish WS系列低压空气断路器
产品编号：221459-646
产品型号：WS系列
市场价格：0元/个
批发价格：0元/个
更新时间：2011.01.05
浏览次数：
详细信息
为满足二十一世纪全球市场的更高要求，三菱电机公司推出了AE万能式断路器的最新WS(世界超级)系列产品。
新一代的WS系列产品具有卓越的性能、高度的可靠性、面向用户，为配电系统提供完善的保护方案。
WS系列产品设计人性化，使用简便，具有全模块化智能脱扣器、高分断、结构紧凑等特点，
并凭借三菱电机公司在自动化领域的先进技术，向市场提供了智能化水平更高、通信功能更强大的新一代高性能断路器。
WS系列Super AE低压空气断路器可安装在低压配电柜中作主开关，用于交流50Hz，额定工作电压400V、690V，
额定绝缘电压1000V，额定工作电流6300A及以下的配电网络中，
用来分配电能和保护线路及设备免受过载、短路、欠电压和接地故障等的危害。
具有多种保护模块、通讯模块，提高电网运行的安全性、可靠性，并可满足配电系统自动化的需求。
|
额定框架电流等级(A) |
Icu/Ics |
630 |
1000 |
1250 |
1600 |
2000 |
2500 |
3200 |
4000 |
5000 |
6300 |
|
AE-SW |
65/65kA |
AE630 |
AE1000 |
AE1250 |
AE1600 |
AE2000 |
| ||||
|
100/100kA |
|
AE2000 |
AE2500 |
AE3200 |
AE4000 |
| |||||
|
130/130kA |
|
AE4000 |
AE5000 |
AE6300 | |||||||
|
脱扣器附件 |
电器附件 |
机械附件 |
抽出式附件 |
|
・扩展模块(EX1) ・显示模块(DP1,DP2) ・MCR 开关(MCR-SW) ・温度报警(TAL) ・N极CT (NCT) ・外部 ZCT (ZCT) ・VT 模块(VT) |
・辅助开关(AX) ・电动储能装置(MD) ・合闸线圈(CC) ・分励脱扣装置(SHT) ・失压脱扣装置(UVT) ・OCR 脱扣报警(AL) ・电容脱扣装置(COT) |
・按钮盖(BC-L) ・计数器(CNT) ・圆柱锁(CYL) ・端子盖(TTC) ・门框架(DF) ・防尘盖(DUC) ・相间隔板(BA) ・机械联锁(MI) |
・位置开关(CL) ・短接B接点(SBC) ・提升吊钩(HP) ・安全挡板(SST) ・安全挡板锁(SST-lock) ・防误插入装置(MIP) ・试验连接线(TJ) |
● 周围空气温度为-5℃～+40℃，且24小时内的平均值不超过+35℃；
● 安装地点的海拔不超过2000米(6600英尺)；
● 空气相对湿度在最高温度为+40℃时85％以下；
● 断路器应安装在不含硫化氢、氨气等腐蚀性气体的空气中使用，无爆炸危险和无导电尘埃等破坏绝缘的地方；
● 断路器安装在柜体小室内，且加装门框，防护等级达IP40。
● 正常使用约15年后更新，具体参见使用说明书。
● 特殊工作环境下的使用，请另咨询。
