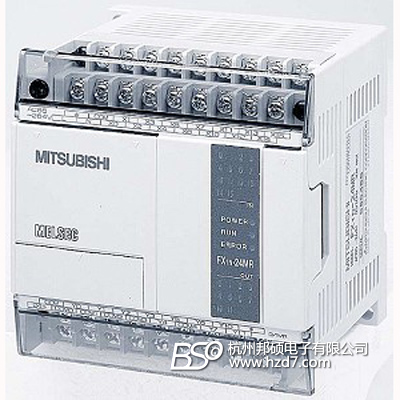

三菱Mitsubish FX1N系列可编程控制器PLC

产品编号:224132-606

产品型号:FX1N系列

市场价格:0元/台

批发价格:0元/台

更新时间:2011.01.05

浏览次数:

详细信息

简介
FX1N系列是功能很强大的微型PLC,支持的最大 I/O点数为128点,并且能增加特殊功能模块或扩展板(兼容FX2N系列的扩展模块)。通信和数据链接功能选项使得FX1N在体积、通信和特殊功能模块等重要的应用方面非常完美。
简易定位和脉冲输出功能
一个PLC单元能同时输出2点1相100KHz脉冲,PLC配备有7条特殊的定位指令,包括零返回、绝对位置读出、绝对或相对驱动以及特殊脉冲输出控制。
功能扩展板
FX1N PLC除了能支持FX2N系列的扩展模块外,还可以增加如下功能扩展板,最大限度的减低系统的费用。
  • 通讯扩展板 FX1N-232BD/422BD/485BD,200多元人民币增加通讯接口
  • 小点数I/O扩展板 FX1N-4EX-BD / FX1N-2EYT-BD:4/2点输入/输出
  • 模拟量扩展板 FX1N-2AD-BD / FX1N-1DA-BD : 2通道A/D,1通道D/A
  • 显示模块 FX1N-5DM / FX1N-10DM-E :用于数据显示、设定。
其它功能
内置式24V直流电源
24V、400mA直流电源可用于外围设备,如传感器或其它元件。
时钟功能和小时表功能
在所有的FX1NPLC中都有实时时钟标准。时间设置和比较指令易于操作。
持续扫描功能
为应用所需求的持续扫描时间定义操作周期。
输入滤波器调节功能
可以用输入滤波器平整输入信号(在基本单元中X000到X017)。
元件注解记录功能
元件注解可以记录在程序寄存器中。
在线程序编辑
在线改变程序不会损失工作时间或停止生产运转。
RUN/STOP 开关
面板上运行/停止开关易于操作。
远程维护
远处的编程软件可以通过调制解调器通信来监测、上载或卸载程序和数据

  内置8000步EEPROM

   无需电池,维护轻松

密码保护
使用一个八位数字密码保护您的程序。
交流电源、24V直流输入类型
模型 I/O总数 输入 输出 尺寸
mm(英寸)
(宽)*(厚)*(高)
数目 类型 数目 类型
FX1N-14MR-001 14 8 漏型 6 继电器 90*75*90
(3.6*3.0*3.5)
FX1N-14MT-001 晶体管
FX1N-24MR-001 24 14 漏型 10 继电器 90*75*90
(3.6*3.0*3.5)
FX1N-24MT-001 晶体管
FX1N-40MR-001 40 24 漏型 16 继电器 130*75*90
(5.2*3.0*3.5)
FX1N-40MT-001 晶体管
FX1N-60MR-001 60 36 漏型 24 继电器 175*75*90
(7.0*3.0*3.5)
FX1N-60MT-001 晶体管

此外还有直流电源的产品可供选择:

  • FX1N-24MR-D / FX1N-24MT-D
  • FX1N-40MR-D / FX1N-40MT-D
  • FX1N-60MR-D / FX1N-60MT-D
FX1N性能规格
项目 规格 备注
运转控制方式 通过储存的程序反复扫描,有中断指令
I/O控制方法 批处理方法(当执行END指令时) I/O指令可以刷新
运转处理时间 基本指令:0.55至0.7µs
应用指令:3.7至几百µs
编程语言 逻辑梯形图和指令清单 使用步进梯形图能生成SFC类型程序
程序容量 内置8K步EEPROM 存储盒(FX1n-EEPROM-8L)可选
指令数目 基本顺序指令:27
步进梯形指令:2
应用指令:89
最大可用177条应用指令,包括所有的变化
I/O配置 最大硬体1/0配置点128,依赖于用户的选择(最大软件可设定地址输入128、输出 128)
辅助继电器
(M线圈)
一般 384点 M0至M383
锁定 1152点(子系统) M384至M1535
特殊 256点 M8000至M8255
状态继电器
(S线圈)
一般 1000点 S0至S999
初始 10点(子系统) S0至S9
定时器(T) 100毫秒 范围:0至3276.7秒200点 T0至T199
10毫秒 范围:0至327.67秒46点 T200至T245
1毫秒 范围:0.001至32.767秒4点 T246至T249
100毫秒积算 范围:0至3276.7秒6点 T250至T255
计数器(C) 一般 范围:0至32767数16点 C0至C15
类型:16位上计数器
锁定 184点(子系统) C16至C199
类型:16位上计数器
一般 范围:1至32767数20点 C200至C199
类型:32位双向计数器
锁定 15点(子系统) C220至C234
类型:32位双向计数器
高速计数器
(C)
单相 范围:-2147483648至+2147483647数
选择多达4个单相计数器,组合计数频率不大于
5KHz。
或选择一个双相或A/B相计数器,组合计数频率不大
于2KHz。注意所有的计数器都锁定。
C235至C238 4点
单相c/w起始
停止输入
C241、C242和C244
3点
双相 C246、C247和C249 3点
A/B相 C251、C252和C254 3点
数据寄存器
(D)
一般 128点 D0至D127
类型:32位元件的16位数据存储寄存器
锁定 7872点 D128至D7999
类型:32位元件的16位数据存储寄存器
文件 7000点 D1000至D7999通过3块500程式步的参数设置
类型:16位数据存储寄存器
外部调节 范围:0至255 2点 数据从外部设置电位器移到寄存器D8030和8031
特殊 256点(包含D8013、D8030和D8031) 从D8000至D8255
类型:16位数据存储寄存器
变址 16点 V和Z 类型:16位数据存储寄存器
指标
(P)
用于CALL 128点 P0至P127
  用于中断 6点 100*至130* (上升触发*=1,下降触发*=0)
嵌套层次 用于MC和MRC时8点 N0至N7
常数 十进位K 16位:-32768至+32768
32位:-2147483648至+2147483647
十六进位H 16位:0000至FFFF
32位:00000000至FFFFFFFF
