◆ 通用模拟量输入，支持自定义线性
◆ 100ms高速采样，高精度无超调PID
◆ 支持两套控制参数和自定义功能键
◆ 控制输出最小脉冲宽度可达20ms
◆ 故障安全设定,支持阀门控制功能和DAC监测
◆ 通讯接口：RS422/485 或 Profibus DP
◆ BlueControl编程软件，支持软件仿真和在线监控

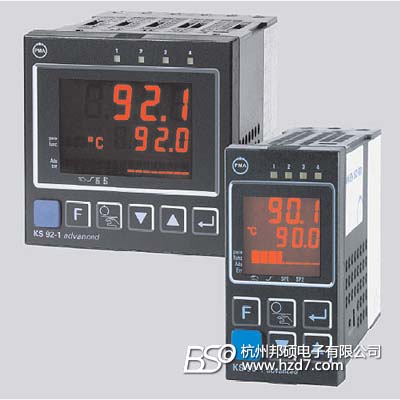

West温控表KS90-1 / KS92-1 控制器能在各种工业应用领域完成高精度和低成本的控制任务。
控制器可进行2 点(on/off) 控制、连续量PID控制和3点步进式控制。
由通用输入信号通道可以输入各种类型的过程信号，一个附加的输入通道用来输入加热电流信号或作为电机步进式控制的阀位反馈值。
另外，一个可选的第三路输入通道还可用作温度设定值校正、偏差控制等功能。
每台KS90-1 / KS92-1 控制器有4 个输出通道，继电器输出或最多2个通用输出通道可以被用来操作一个固态继电器、
输出控制电流/电压或作为一个两线制变送器的电源。另外还可以选择附加2 路光电隔离输出。


信号输入
功能介绍
输入信号功能 INP1同INP2(X1过程值) INP2加热电流、外部设定值或校正值、位置反馈Yp、过程值X1、   第2个过程值X2、外部校正参数Y.E、附加限制信号和指示输入 I
变送器电源U$BT$B(可选)
输出:22mA/≥18V
逻辑控制输入DI2,DI3(可选)
DI2与A板上的DI2为逻辑或连接可组态切换或面板按钮光电输入作为数字量触发切换电压:外部24VDC 逻辑0:-3～5V 逻辑1:15～30V 电流消耗:约5mA
控制输入DI1,DI2
可组态为常开、常闭触点或由面板按钮控制可连接至无源触点开关电压:5V 开关电流:100μA
附加输入INP3(可选)
分辨率:>14位采样周期:100ms 除了不能输入0～10V电压信号,其余技术参数同INP1.
附加输入INP2
分辨率:>14位采样周期:100ms加热电流检测(通过电流互感器):测量范围:0-50mA AC    刻度:-1999～0.000～9999A可调电流检测:输入电阻:约120Ω 量程设置:0-20mA范围内
过程值输入INP1
分辨率:>14位小数点:0～3位数字滤波:0.000～9999s可调采样周期:100ms测量值校正:2点或偏差校正LJKNSRTCDEB热电偶输入:输入阻抗:≥1MΩ 信号电阻影响:1μV/Ω 冷端补偿
信号输出
继电器输出OUT1～OUT4
触点:常开,共用一个公共端最大触点容量:500VA,250VAC,2A(48-62HZ,阻性负载) 最小触点容量:6V,1mA DC 操作寿命:最大容量下800,000次
OUT3作为逻辑输出
负载≤500Ω:0/≤20mA 负载>500Ω:0/>13V
OUT3,OUT4作为模拟量输出
与输入通道电流隔离可以根据用户需要定义量程分辨率:11位 D/A转换时间T$B90$B:50ms 模拟量控制器截止频率:>2HZ 电流输出:0/4～20mA可组态 信号范围:0-约22mA  输出负载:≤500Ω &nbs
OUT3,OUT4作为变送器电源
输出:22mA/≥13V
功能介绍
输出信号功能OUT1、2(继电器)作为控制输出加热/冷却、打开/闭合、限定值触点、报警OUT3、4(继电器或逻辑)
同OUT1和OUT2OUT3、4(模拟量)控制输出、过程值、测量值INP1/2/3、设定值、控
OUT5,6(可选)
电流隔离光电耦合输出接地负载:公用正极控制电压输出容量:18～32VDC;=70mA 当电流最大时内部电压下降1V 内设保护电路可防止短路、过载和反极性
