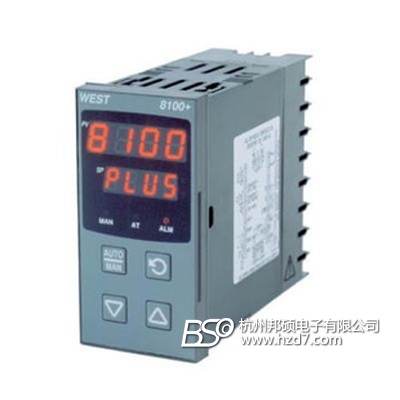

英国WEST P8100通用过程控制器

产品编号:234655-288

产品型号:P8100

市场价格:0元/台

批发价格:0元/台

更新时间:2011.01.05

浏览次数:

详细信息
◆ 自动检测硬件
◆ 过程和回路报警
◆ Modbus和ASCII通讯
◆ 自整定
◆ 加热/冷却操作
◆ 设定点斜率
◆ 远程/双设定点可选

West温控表籍其友好的用户界面、强大的技术功能以及灵活的现场配置,

West P6100 在温控与过程控制领域表现出卓越的性能。

◆ 只需储备较少种类的控制器,输出全部为插接式选件模块
◆ 无跨接线,避免错误
◆ 自动硬件配置,减少设置时间
◆ 远程设定点(RSP) 和变送器电源(TxPSU)为客户提供了更大的灵活性
◆ 使用PC 易于设置,并可定制操作员菜单
◆ 操作简化,更加简单易用的人体界面


输入
热电偶B、C、J、K、L、N、R、S、T和PtRh20%vsPtRh40%.
RTD3线制PT100,每线最大阻值50Ω(三线要平衡).
线性直流0-20/4-20mA,0-50/10-50mV,0-5/1-5/0-10/2-10V.量程-1999至9999,可标定,小数点位置可调.
阻抗热电偶和mV输入时>100MΩ,V输入时为47KΩ,mA输入时为5Ω.
精度输入范围的±0.1%,±1LSD(T/C CJC好于1℃).
采样频率每秒4次,精度14位.
输出和选件
变送器电源输出24VDC(标准),接入910Ω(最小),给外部装置供电.
直流线性输出0-20/4-20mA接入500Ω(最大);0-10V、2-10V、0-5V,接入500Ω(最小).
控制输出具有2%过驱动/驱动不足.250Ω时,精度为±0.25%.(线性下降到0.5%,用于增加负载至指定限值).
固态可控硅输出0.01至1A(交流),20至280V,47至63HZ.
SSR输出驱动能力>10VDC.最小500Ω.
控制和报警继电器单刀双掷继电器2A,240VAC(交流),>500,000次.
特点
传感器断线检测<2秒(0-20mA除外),控制输出关闭.热电偶和mV输入时显示高报警,RTD、mA或V输入时显示低报警.
操作环境
湿度和温度0至55℃(贮存温度-20至80℃),相对湿度20%至95%,无冷凝.
电源100-240VAC,50/60HZ 7.5VA(可选20-48VAC,7.5VA/22-65VDC 5W).
特点

·     控制类型
PID控制,带预整定、自整定、手动整定或ON/OFF控制功能。单加热输出或加热/冷却双输出。
·     自动/手动
可从前面板或通过数据输入进行选择,具有无扰切换功能。
·     输出配置
最多 3 个输出,用于控制、报警、24V DC 变送电源或转发过程值或设定点。
·     报警类型
过程高/低报警、设定值偏差报警、带报警、逻辑”/”报警。1路回路报警用于过程控制安全。过程报警滞后可调。
·     人机界面
4 按键操作,两个 4 10mm 8mm LED 显示屏,可选择颜色(红色/红色、红色/绿色、绿色/红色、绿色/绿色),5 LED 指示灯。
·     计算机组态
支持计算机组态(无需通讯选件。组态软件适用于Windows 98 及以上。West 订货号:PS1-CON
输入

·     热电偶
BCJKLNRST PtRh20%vsPtRh40%
·     RTD
3 线制 PT100,每线最大阻值50W(三线要平衡)。
·     线性直流
0-20mA4-20mA0-50mV10-50mV0-5V1-5V0-10V2-10V
量程 -1999 9999,可标定,小数点位置可调。
·      阻抗
热电偶和mV输入时>100MWV输入时47kWmA输入时为5W
·     精度
输入范围的 ±0.1% ±1 LSDT/C CJC 好于 1°C)。
·     采样频率
每秒 4 次,精度 14 位。
·     传感器断线检测
<2(0-20mA除外),控制输出关闭热电偶和mV输入时显示高报警,RTDmAV输入时显示低报警。
输出和选件

·     控制和报警继电器
单刀双掷继电器 2 A240V(交流),>500,000 次。
·     SSR输出
驱动能力 >10V DC,最小 500W
·     固态可控硅输出
0.01 1 A交流),20 280V47 63Hz
·     直流线性输出
0-20mA4-20mA 接入 500W最大),0-10V2-10V0-5V 接入 500W最小。控制输出具有 2% 过驱动/驱动不足。250Ω时,精度为±0.25%。(线性下降到 0.5%,用于增加负载至指定限值)。
·     变送器电源
输出 24VDC(标准),接入910W(最小),给外部装置供电。
·     串行通讯
2 线 RS4851,200 19,200 波特率,Modbus ASCII 协议(可选)。
·     数字输入
2 个设定点或自动/手动控制之间选择。干触点或TTL数字输入选择。
·     远程设定值输入
0-20mA4-20mA0-100mV0-5V1-5V0-10V2-10V ³2kW电位计调节-1999 9999。可数字输入或前面板本地/远程选择设定值。
操作环境

·     温度和湿度
0 55°C(贮存温度-20 80°C),相对湿度20% 95%(无冷凝)。
·     电源
100 240V AC50/60Hz 7.5VA可选 20 48V AC 7.5VA / 22 65V DC 5W)。
·     前面板防护等级
IEC IP66(背部防护等级为 IP20)。
·     认证
CEUL ULc
