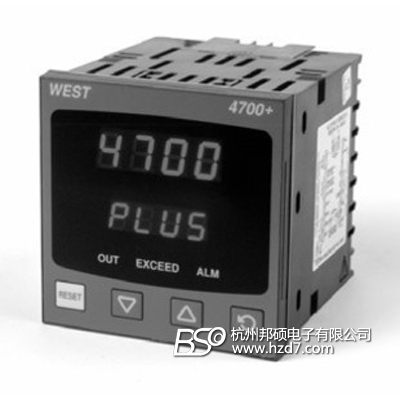

英国WEST P4700限位控制器
产品编号：23500-888
产品型号：P4700
市场价格：0元/台
批发价格：0元/台
更新时间：2011.01.05
浏览次数：
详细信息
◆ 高或低报警脱扣
◆ 5A自锁限位继电器
◆ 远程复位选件
◆ 超限和继电器指示灯
◆ 无跳线组态
◆ 自动检测硬件
◆ Modbus和ASCII通讯
◆ 2个报警器或指示灯
West P4700 是一种可编程的安全切断装置，报警和指示灯输出任选。
当超过安全值时，自锁继电器会切断电源，过程必须在复位后才能继续。
它拥有改进的P 系列硬件以及于友好的用户界面，使用起来更容易。
| 输入 | |
| 传感器断线检测 | <2秒(0-20mA除外),限位继电器关闭,指示灯亮.温度和mV输入时显示高报警,mA或V输入时显示低报警. |
| 采样频率 | 每秒4次,精度14位. |
| 精度 | 满量程的±0.1%,±1LSD(热电偶输入时冷端温度补偿小于1℃). |
| 阻抗 | 热电偶和mV输入时>100MΩ,V输入时为47KΩ,mA输入时为5Ω. |
| 线性直流 | 0-20/4-20mA,0-50/10-50mV,0-5/1-5/0-10/2-10V.量程-1999至9999,可标定,小数点位置可调. |
| RTD | 3线制PT100,每线最大阻值50Ω(三线要平衡). |
| 热电偶 | B、C、J、K、L、N、R、S、T和PtRh20%vsPtRh40%. |
| 输出和选件 | |
| 固态可控硅输出 | 0.01至1A(交流),20至280V,47至63HZ. |
| 线性直流变送输出 | 0-20/4-20mA,最大负载500Ω;0-10V、2-10V、0-5V,最小负载500Ω.250Ω时,精度为±0.25%(线性下降到0.5%,用于增加负载至指定限值). |
| 变送器电源 | 输出24VDC(标准),接入910Ω(最小),给外部装置供电. |
| 通讯 | 2线制RS485,1,200至19,200波特率,Modbus和ASCII协议(可选). |
| 数字输入 | 干触点或TTL数字输入.-0.6-0.8V或触点闭合复位自锁继电器和指示灯. |
| SSR报警输出 | 驱动能力>10VDC,最小500Ω. |
| 限位输出继电器 | 单刀双掷,5A,240VAC继电器,机械寿命>100,000次. |
| 报警输出继电器 | 单刀双掷,2A,240VAC继电器,机械寿命>500,000次. |
| 特点 | |
| 输出 | 最多3个输出,用于自锁继电器、报警继电器、24VDC电源、过程值变送输出或报警脱扣设定点输出. |
| 报警类型 | 过程高/低报警、限位设定值偏差报警、带报警、逻辑"或"报警、脱扣报警.过程报警滞后可调. |
| 输出复位 | 只有在超限时才能复位限位输出.本地或远程复位可选. |
| 指示灯复位 | 指示灯输出可随时进行复位.本地或远程复位可选. |
| 人机界面 | 4按键操作,双4位13mm和10mmLED显示,可选择颜色(红色/红色、红色/绿色、绿色/红色、绿色/绿色),4个LED指示灯. |
| 计算机组态 | 支持计算机组态(无需通讯选件).组态软件适用于Windows98及以上.West订货号:PS1-CON. |
| 操作环境 | |
| 湿度和温度 | 0至55℃(贮存温度-20至80℃),湿度20%至95%,无冷凝. |
| 电源 | 100-240VAC±10%,50/60HZ 7.5VA(选20-48VAC,7.5VA/22-65VDC 5W). |
| 前面板防护等级 | IEC IP66(背部防护等级为IP20). |
| 认证 | FM,CE,UL和ULC |
