◆ 高或低报警脱扣
◆ 5A自锁限位继电器
◆ 远程复位选件
◆ 超限和继电器指示灯
◆ 无跳线组态
◆ 自动检测硬件
◆ Modbus和ASCII通讯
◆ 2个报警器或指示灯

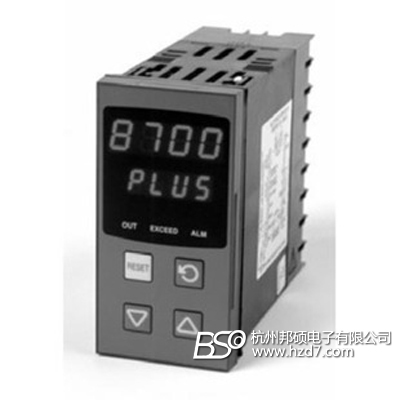

West P8700 是一种可编程的安全切断装置，报警和指示灯输出任选。
当超过安全值时，自锁继电器会切断电源，过程必须在复位后才能继续。
它拥有改进的P 系列硬件以及友好的用户界面，使用起来更容易。



输入
传感器断线检测
<2秒(0-20mA除外),限位继电器关闭,指示灯亮.温度和mV输入时显示高报警,mA或V输入时显示低报警.
采样频率
每秒4次,精度14位.
精度
满量程的±0.1%,±1LSD(热电偶输入时冷端温度补偿小于1℃).
阻抗
热电偶和mV输入时>100MΩ,V输入时为47KΩ,mA输入时为5Ω.
线性直流
0-20/4-20mA,0-50/10-50mV,0-5/1-5/0-10/2-10V.量程-1999至9999,可标定,小数点位置可调.
RTD
3线制PT100,每线最大阻值50Ω(三线要平衡).
热电偶
B、C、J、K、L、N、R、S、T和PtRh20%vsPtRh40%.
输出和选件
固态可控硅输出
0.01至1A(交流),20至280V,47至63HZ.
线性直流变送输出
0-20/4-20mA,最大负载500Ω;0-10V、2-10V、0-5V,最小负载500Ω.250Ω时,精度为±0.25%(线性下降到0.5%,用于增加负载至指定限值).
变送器电源
输出24VDC(标准),接入910Ω(最小),给外部装置供电.
通讯
2线制RS485,1,200至19,200波特率,Modbus和ASCII协议(可选).
数字输入
干触点或TTL数字输入.-0.6-0.8V或触点闭合复位自锁继电器和指示灯.
SSR报警输出
驱动能力>10VDC,最小500Ω.
限位输出继电器
单刀双掷,5A,240VAC继电器,机械寿命>100,000次.
报警输出继电器
单刀双掷,2A,240VAC继电器,机械寿命>500,000次.
特点
输出
最多3个输出,用于自锁继电器、报警继电器、24VDC电源、过程值变送输出或报警脱扣设定点输出.
报警类型
过程高/低报警、限位设定值偏差报警、带报警、逻辑"或"报警、脱扣报警.过程报警滞后可调.
输出复位
只有在超限时才能复位限位输出.本地或远程复位可选.
指示灯复位
指示灯输出可随时进行复位.本地或远程复位可选.
人机界面
4按键操作,双4位8mm和10mmLED显示,可选择颜色(红色/红色、红色/绿色、绿色/红色、绿色/绿色),4个LED指示灯.
计算机组态
支持计算机组态(无需通讯选件).组态软件适用于Windows98及以上.West订货号:PS1-CON.
操作环境
湿度和温度
0至55℃(贮存温度-20至80℃),湿度20%至95%,无冷凝.
电源
100-240VAC±10%,50/60HZ 7.5VA(选20-48VAC,7.5VA/22-65VDC 5W).
前面板防护等级
IEC IP66(背部防护等级为IP20).
认证
FM,CE,UL和ULC
