◆ 加热/冷却操作
◆ 过程和加热器报警
◆ 软启动
◆ 设定点斜率
◆ RS485通讯
◆ 计算机组态

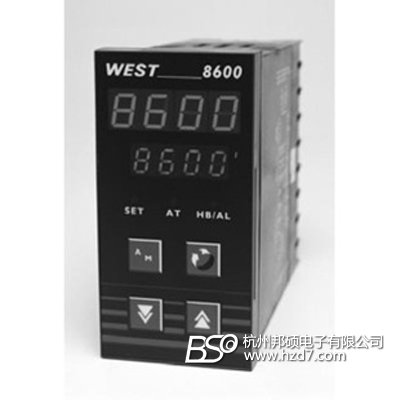

West控制器8600 温度控制器可测量和显示加热器的电流。
独特的加热器断线报警功能，能够对元件故障进行预警，以保护设备，避免废品。
软起动功能应用于预加热。

输入
采样频率
每秒4次,精度14位.
精度
满量程的±0.25%,±1LSD(热电偶输入时冷端补偿误差小于0.7℃).
阻抗
>100MΩ
RTD
3线制PT100,每线最大阻值50Ω(三线要平衡).
热电偶
B、J、K、L、N、R、S、T
加热器电流
从外部电流互感器接收0-50mA信号.显示范围0-100A.
传感器断线检测
<2秒,控制输出关闭.热电偶输入时显示高报警,RTD输入时显示低报警.
输出和选件
SSR输出
驱动能力:输出1>10VDC,接入500Ω;输出2>4.3VDC,接入250Ω.
固态可控硅输出
0.01至1A,AC20至280V,47至63HZ.
变送输出
0-20/4-20mA;0-10/0-5V,最大负载500Ω.精度±0.25%.
通讯
2线制RS485,传输速率1,200 至9,600 波特率,Modbus或West ASCII(可选).
双设定点/电流变送
干触点或TTL数字输入选择SP1/SP2或快速传递当前电流(相当于额定电流).
控制和报警继电器
单刀双掷继电器,2A,240VAC,机械寿命>500,000次.输出2、4为双继电器时为单刀单掷.
特点
控制类型
PID控制,带预整定、自整定、手动整定或ON/OFF控制功能.单加热输出或加热/冷却双输出.
软启动
在启动阶段,允许调低设定值和控制周期.
输出配置
最多4个输出.其中:最多2个用于控制输出(加热/冷却),最多3个用于报警输出,最多1个用于变送过程值或设定值.
过程报警类型
过程高/低报警、设定值偏差报警、带报警、逻辑"与"/或"报警.
加热器断线报警类型
电流超过或低于设定值时报警或加热器短路报警.
人机界面
4按键操作,双4位8mm和10mmLED显示,3个LED指示灯.
计算机组态
支持计算机组态(无需通讯选件).
自整定
从前面板选择,无扰动切换,以及立即断电功能.
操作环境
湿度和温度
0至55℃(贮存温度-20至80℃),相对湿度20%至95%,无冷凝.
电源
100-240VAC,50/60HZ 7.5VA(选20-50VAC,7.5VA/22-65VDC 45W).
前面板防护等级
IEC IP66(背部防护等级为IP20).
认证
CE,UL和ULC
