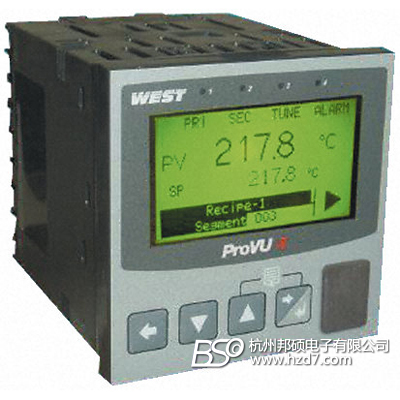

英国WEST ProVU带记录仪功能的程序控制器

产品编号:0235-570

产品型号:ProVU

市场价格:0元/台

批发价格:0元/台

更新时间:2011.01.06

浏览次数:

详细信息
◆ 高性价比的温度及过程控制器
◆ 64条255段程序
◆ 数据记录功能
◆ 图形及文本LCD 液晶显示
◆ Modbus及Ethernet通讯
◆ USB接口用于组态下载,程序配方管理以及记录数据导出
◆ 减少调试时间、简化操作以及减少停机时间

ProVU是一款高性价比的温度及过程控制器,具有程序控制功能,更为独特之处在于该仪表同时集成了数据记录仪的功能,

使之成为目前市面上唯一一款集PID控制、程序控制与数据记录仪于一身的1/4DIN温控仪表。

ProVU采用LCD液晶显示屏,突破了传统的LED数码管信息量少的限制,通过直观的文本/图形信息显示、创新的设置向导、

以及客户化的菜单设计,显著地提升用户的使用效率,大大降低调试及操作成本。

ProVU 设计的目标之一就在于让操作变得尽可能的简单。LCD液晶显示屏除了可以直观地显示文本和图形之外,
还可以根据报警或事件状态自动改变屏幕颜色,以便更有效地对操作员进行提示。
另外,ProVU还提供了非常方便的设置向导菜单,通过该向导菜单的提示,
用户可以快速地对常用的仪表参数进行设置而无需浏览所有设置界面。
仪表的参数设置还可以随时通过USB记忆棒进行上载下载,
便于用户存储、归档、或复制参数到其他ProVU里。


对于更为复杂的控制及操作要求,例如要求更加强大的监控功能或更为直观的过程变量的控制,ProVU同样游刃有余。
当启用例如数据记录仪功能、趋势图功能或程序功能时,相应的操作界面会自动地加载到操作员界面中,
以便操作员方便直观地了解过程状态信息以及进行相应控制操作。
这种只有需要用到的菜单才会显示出来的设计思路使得对于这些复杂应用的操作变得非常简单。

集成的数据记录功能可以记录过程变量、过程变量的最大最小值、设定点、报警状态、事件状态以及电源开关状态,
并存为标准的 .csv文件。
ProVU的趋势图功能可以在线显示这些历史数据记录。同时也可以通过USB端口或Ethernet通信端口随时转存这些记录的数据。

ProVU的程序功能可以支持255个程序段,并可自由分配给64条程序。程序段可以定义为斜坡、保持、暂停、
跳转、循环等不同的功能。
用户还可以为每条程序定义不同的程序名称。程序控制可以由操作员、远程输入端或内置的实时时钟进行触发。
同样,通过USB端口,用户可以方便地上传或下载程序配方。

ProVU特别适用于工业热处理炉、实验室环境实验箱、食品烘烤设备、饮料杀菌罐装设备等需要温度控制、
程序控制以及数据记录功能的应用场合。
作为一款标准1/4 DIN规格(96mm x 96mm)的仪表,ProVU还非常适合设备升级改造的场合。通
过通用型输入(热电偶、热电阻、线性直流信号),各种不同的输出组合(继电器输出、SSR输出、线形输出等),
以及Modbus或Ethernet通信选项,ProVU可以灵活地构成实际应用所需要的配置。
另外,通过基于PC的BlueControl配置套件,
用户还可以方便地进行仪表的参数化、归档、调试以及仿真,大大节省调试及培训时间。

数据记录仪
控制手动,串行通信,数字输入,程序同步,PV 变化率;登录报警
记录间隔1、2、5、10、15、30 sec 或 1、2、5、10、15、30 min
记录模式FIFO(循环缓冲器)或run-then-stop(固定缓冲器)
数据记录选项PV(过程变量),最大和最小PV,实际SP(设定点),输出功率,报警及事件状态,电源开/ 关
输入
直流线性0 -20mA、4-20mA、0-50mV、10-50mV、0-5V、1-5V、0-10V、2-10V (在Aux-B 输入上支持0-100mV 和 2KΩ 电位计) 标定范围:-1999 至9999
传感器故障2 秒钟即可检测到,控制输出可跳转至用户预设的功率值
采样率本机过程输入10 次/ 秒,辅助输入:4 次/ 秒
精度输入范围的±0.1% ±1 LSD,热电偶内部温度补偿。(对于辅助输入:输入范围的±0.25% ±1 LSD
RTD3 线PT100、NI120
热电偶J、K、R、S、T、B、C、D、E、L、N、PtRh 20%: 40%
数字输入功能:设定点选择、控制输出、启用/ 禁用、自动/ 手动控制、程序运行/ 保持/ 退出、数据记录仪启动/ 停止; 无电压触电或直流电压: 开路触点 / 2-24VDC 信号=逻辑高,闭合触点 / -0.6 - 0.8VDC 信号=逻辑低
输出
变送器电源额定24V 标称电压(19-28VDC), 910Ω min (可选择将DC 线性输出设为0-10V,作为电压可调变送器电源)
Triac工作电压:20-280Vrms (47-63Hz),额定值为25℃时0.01-1A
继电器单路继电器:2A 电阻性单刀双掷,120/240VAC,>500,000 次运行双路/ 四路继电器:2A 电阻性单刀单掷,120/240VDC,>200,000 次运行(双路)或>500,000 次运行(四路)
SSR 驱动器电压>10V, 500Ω min
通讯RS232 通过RJ11 电缆(仅用于配置组态),RS485 - Modbus RTU 主站或从站,以太网 - Modbus TCP 从站(10 base-T 或100 base-T),USB 接口Ver1.1/2.0
线性直流范围: 0-5V、0-10V、 1-5V、 2-10V、 0-20mA & 4-20mA (可选) _±0.25% 量程 (mA@250Ω,V@2kΩ)
特点
控制类型全PID,具有自整定、自适应或手动整定功能,适用于单加热或加热/ 冷却控制
自动/ 手动在自动控制和手动控制之间切换时可选“无扰动”切换
输出配置最多9 路输出,用于控制、报警、程序事件输出、24VDC 变送器电源、变送输出
警报最多可选5 种报警:过程高报警、过程低报警、偏差及带宽报警,以及传感器故障报警和回路报警。 逻辑或报警输出。
显示160x80 像素,单色LCD 液晶显示,带双色(红/ 绿)背光灯
电脑配置BlueControl 配置及调试软件
程序
控制运行、暂停、退出、程序选择、跳转到下一段、延迟程序启动、实时时钟程序启动
段类型斜坡(速度或时间)、保持、暂停(人工时间保证或实时程序控制)、循环(至上一段)、连接另一段程序、结束或重复序列
内存255 段,可自由分配给最多64 条程序
环境
标准CE,UL,cUL,EMI- EN61326,安全 EN61010-1 &UL61010C-1 污染度 2,安装类别II
保护装置前面板 IP66 (配备USB 时 IP65 保护等级),后部 IP20
尺寸和重量前面板96 x 96mm (面板开口92 x 92mm),板后深度117mm,最重 0.65kg
