◆ 自由编程
◆ 延时启动

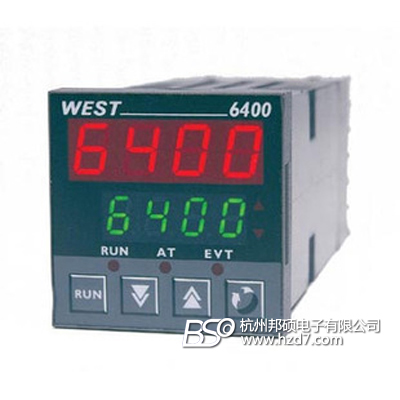

◆ 1/16 DIN 程序控制器
◆ 4条曲线,每条曲线16段
◆ 自由编程
◆ 延时启动
◆ 自动保持
◆ 掉电保持
◆ 事件/程序输出
◆ 远程启动
◆ Modbus通讯

输入
线性直流
0-20/4-20mA,0-50/10-50mV,0-5/1-5/0-10/2-10V.量程-1999至9999,可标定,小数点位置可调.
热电偶
B、J、K、L、N、R、S、T
阻抗
热电偶和mV输入时>100MΩ,V输入时为47KΩ,mA输入时为4.7Ω.
精度
满量程的±0.25%,±1LSD(热电偶输入时冷端补偿误差小于0.7℃).
采样频率
每秒4次,精度14位.
传感器断线检测
<2秒(0-20mA除外),控制输出关闭.热电偶和线性直流输入时显示高报警,RTD输入时显示低报警.
RTD
3线制PT100,每线最大阻值50Ω(三线要平衡).
输出和选件
控制/报警/事件继电器
单刀双掷继电器,2A,240VAC,机械寿命>500,000次.
用于固态可控硅的直流
驱动能力>4.2VDC,最大负载1KΩ(10V 500Ω可选).
直流输出/变送输出
0-20/4-20mA;0-10/0-5V,最大负载500Ω.控制输出精度±0.5%,变送输出精度±0.25%.
固态可控硅输出
0.01至1A,AC20至280V,47至63HZ.
远程运行保持
干触点或TTL数字输入(保持=-0.6-0.8V,或触点开启:运行=2-24V,或触点闭合).
通讯
2线制RS485,传输速率1,200至19,200波特率,Modbus协议.
特点
控制类型
PID控制,带预整定、RaPID模糊逻辑控制和手整定控制功能.单加热输出或加热/冷却双输出.
人机界面
4按键操作,10mm和8mmLED显示,以及运行保持、整定、事件和程序/控制状态LED指示灯.
自动/手动
从前面板选择,无扰动切换.
输出配置
最多3个输出.其中:最多2个控制输出(加热/制冷),或最多2个报警输出和1个变送输出.
计算机组态
支持计算机组态(无需通讯选件).
报警类型
过程高/低报警、设定值偏差和带报警.
操作环境
前面板防护等级
IEC IP66(背部防护等级为IP20).
电源
100-240VAC,50/60HZ 7.5VA(可选20-50VAC,7.5VA/22-65VDC 45W).
湿度和温度
0至55℃(贮存温度-20至80℃),湿度20%至95%,无冷凝.
认证
CE,UL和ULC
程序
程序段数
4条,每条16段(Ramp/Dwell/End).最大延时时间99小时59分钟.
延时启动
从初始化到程序启动最大延时时间99小时59分钟.
自动保持
过程值超出设定的范围时,程序自动保持,确保有效的时长.
程序循环次数
1-9,999次或无限制(结束时连续重新启动程序).
斜率界定
至最终设定点的斜率或时间.
功率损失恢复
加热(从电源掉电时的位置继续运行程序)或冷却(结束程序,返回控制器模式).
